發布會現場

11月1日，在中國國際不銹鋼工業展覽會舉辦之際，青山實業舉辦了全球首發高氮、高耐蝕、高強度節鎳奧氏體不銹鋼304D產品發布會，來自不銹鋼上下游企業、冶金工業信息標準研究院等科研院所及行業媒體等近200名嘉賓參加。

青拓集團研究院院長江來珠博士詳細介紹產品

本次會議由青山董事局主席助理吳艷軍博士主持，青拓集團研究院院長江來珠博士詳細解讀了304D全球首發產品的生產工藝流程、成分設計（高Cr、高N、低M30值等）和性能特點（高耐蝕、高強度、低變形弱磁性等）以及在板材和長材領域的應用案例（裝飾焊管、釘線、鉚釘、機加工用途等）。由青拓集團自主研發的304D不銹鋼維持了304不銹鋼18%鉻，通過高氮合金化（2000ppm以上)以及先進制造工藝，使得它在鎳含量大幅度降低（3%左右）條件下，仍然具有和304不銹鋼相當的耐腐蝕能力、冷壓延和冷成形能力以及可焊性，并解決了304不銹鋼長期以來的強度偏低的問題。（詳見下文，從304D不銹鋼的產品特點、化學成分、耐腐蝕性能、力學性能及冷加工性能、不銹鋼食品安全性、304D的推薦應用領域六個方面作詳細介紹或請關注《世界金屬導報》2018年第41期B01版面內容）。

上海復旦大學材料科學系副主任蔣益明教授詳細分析了304D和304不銹鋼的耐腐蝕性。通過大量有效的試驗，發現304D的點蝕電位和臨界點蝕溫度都高于304不銹鋼，而年腐蝕速率及點腐蝕速率也低于304，充分說明304D的耐腐蝕能力能與304媲美。

與會客戶對304D產品表現出極大興趣，分別就建筑結構、彈簧緊固件、養殖行業等應用領域展開相關技術交流，蔣益明教授和江來珠博士分別從腐蝕學角度和工業技術應用方面進行解答。會議一致認為，生產企業和下游應用客戶應共同努力，逐步完善304D新鋼種的相關標準，以更好推動304D在各行業的應用普及。

討論現場

通過此次產品發布會，客戶認為這是青山實業繼十年前首創RKEF-AOD雙聯法冶煉304不銹鋼技術之后，再次在不銹鋼品種創新方面取得的巨大突破，是對不銹鋼行業的重要貢獻。目前，304D產品已投放市場一萬多噸，已經在板材和長材領域拓展應用，其技術性能和成本優勢正逐步顯現。

附304D產品詳情

高氮高耐蝕高強度節鎳奧氏體不銹鋼304D

1

青拓集團新產品304D，屬全球首發高氮、高耐蝕、節鎳奧氏體不銹鋼產品。在保證與S30408不銹鋼相當的耐腐蝕性能基礎上，304D提高了材料的強度、硬度，同時降低了材料成本，使之具有比S30408不銹鋼更高的性價比和更強的市場競爭力。

304D成分設計特點為高氮（≥2000ppm）、高鉻（≥18%）和高銅（≥1.5%）。通過Thermo-Calc熱力學相圖計算軟件和試驗數據分析，調控各相組分合金元素，不僅提高了產品的耐腐蝕性能，還使得304D的屈服強度達到S30408的1.3倍以上。304D具有如下特點。

1）點蝕當量PREN=Cr+3.3Mo+30N-Mn在19.0以上，擁有與S30408相當的耐腐蝕性能。在折彎、沖壓、硬態等各種冷加工成形后的實際使用狀態下，304D的耐蝕性甚至優于S30408。

2）屈服強度和抗拉強度均顯著高于S30408，并且有不低于45%的延伸率。

3）拉深成型性能優異，形變誘導馬氏體量少，制品時效開裂風險遠低于S30408。

2

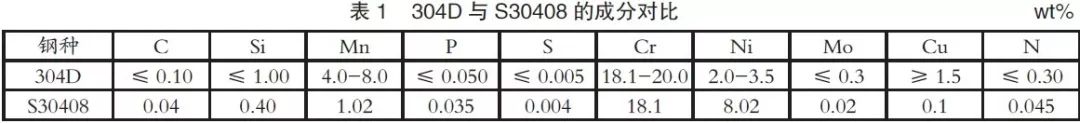

304D的化學成分見表1。

3

依據GB/T10125-2012人造氣氛腐蝕試驗，在中性鹽霧氣氛（NSS）試驗360h后，304D和S30408均無生銹。

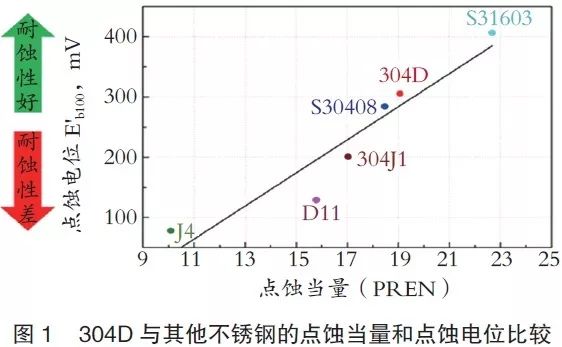

采用GBT 17899-1999《不銹鋼點蝕電位測量方法》。在考慮合金元素錳對不銹鋼點腐蝕性能的負面影響下，304D仍具有比S30408略高的點蝕當量和點蝕電位，見圖1。

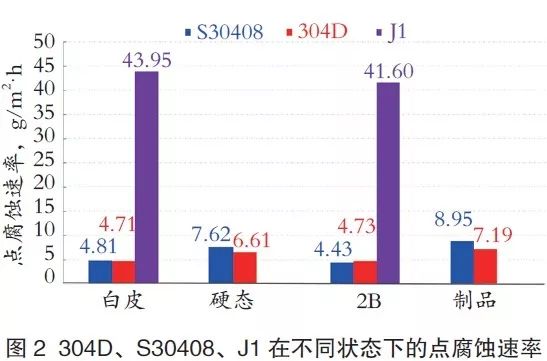

采用GB/T 17897-2016《金屬和合金的腐蝕-不銹鋼三氯化鐵點腐蝕試驗方法》-B法。304D在熱軋No.1和冷軋2B狀態下的表面點腐蝕速率和S30408接近，而冷軋硬態板和沖壓成型制品的點腐蝕速率卻明顯低于S30408，見圖2。

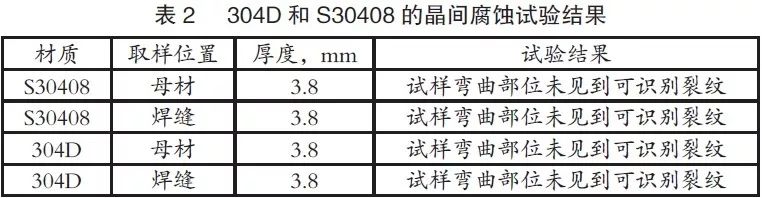

采用GB/T 4334-2008 《金屬和合金的腐蝕-不銹鋼晶間腐蝕試驗方法》-E法，試驗結果見表2。

采用GB/T 9789-2008試驗方法，試樣在濃度0.067%、溫度（40±3）℃的SO2氣氛和冷凝條件下進行六個循環腐蝕試驗（每循環24h）。按照GB/T 6461-2002方法評定，304D和S30408都達到了10級。

4

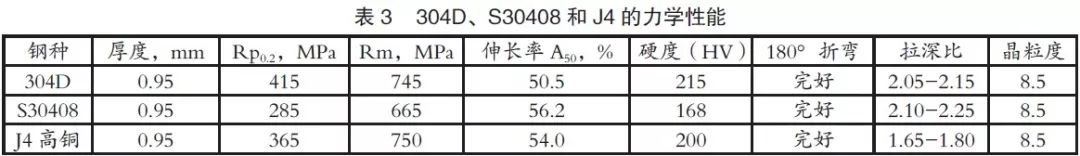

304D的屈服、抗拉強度以及硬度均全面高于S30408，180°折彎無裂紋，見表3。

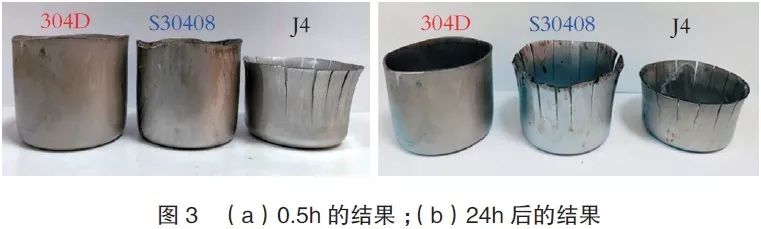

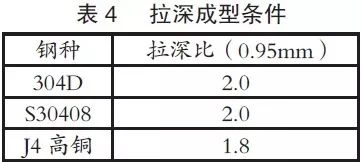

304D、S30408和J4的拉深成型條件見表4，拉深成型性能見圖3。拉深成型后放置0.5h，J4制品發生時效開裂（圖3（a））；在35℃的0.16%鹽酸+6%三氯化鐵溶液試驗24h后，S30408制品發生開裂現象，而304D未出現開裂（圖3（b））。

304D的冷加工趨勢與S30408一致，其硬化程度略高于S30408，但遠低于J1，見圖4。

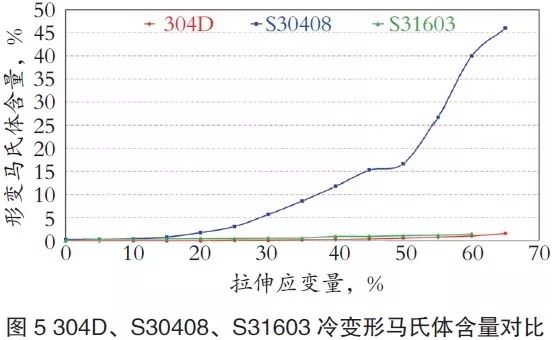

在冷加工變形條件下，304D的形變誘導馬氏體含量和S31603接近，馬氏體含量極少。而S30408隨冷變形量增大，產生較多的形變誘導馬氏體，如圖5所示。

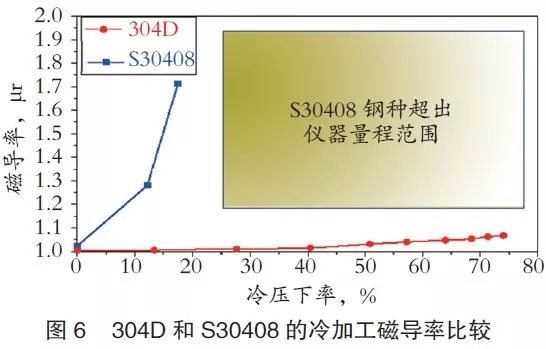

304D在50%冷軋壓下率后，磁導率為1.0313；S30408在不到20%冷軋壓下率時，磁導率已經達到1.7127了，如圖6所示。因此，304D非常適合于冷加工后要求弱磁性的領域。

5

重金屬遷移測試標準依據GB 31604.49-2016《食品安全國家標準食品接觸材料及制品砷鎘鉻鉛的測定和砷鎘鉻鎳鉛銻鋅遷移量的測定》第二部分第一法。食品安全判定標準依據GB 4806.9-2016《食品安全國家標準食品接觸用金屬材料及制品》。

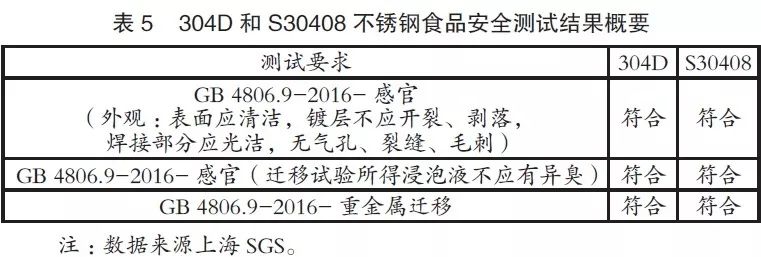

304D和S30408的重金屬遷移測試結果和不銹鋼食品安全性能（表5）均符合標準。

6

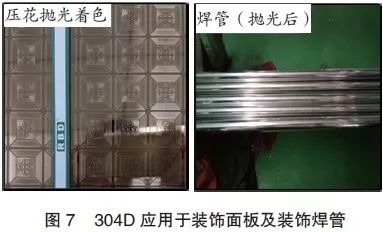

1）裝飾面板及裝飾焊管（如圖7所示）：304D兼顧S30408不銹鋼優異的耐腐蝕性和200系不銹鋼優異的研磨拋光性能。

2）深沖制品：304D屬穩態奧氏體不銹鋼，拉深性能接近S30408。由于其形變誘導馬氏體極其微量，時效開裂傾向遠小于S30408，特別適用于深沖制品領域，如洗物槽等。

3）結構載重件：304D材質的屈服強度達到400MPa以上，相當于碳鋼Q345，遠高于S30408（相當于碳鋼Q235）。用于結構載重件等領域，可以減小材料厚度，進一步實現產品輕量化。

4）不銹鋼緊固件、不銹鋼鋼絲、不銹鋼彈簧以及不銹鋼無縫管。（姜海洪 周慶龍 蔣一 江來珠）

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
