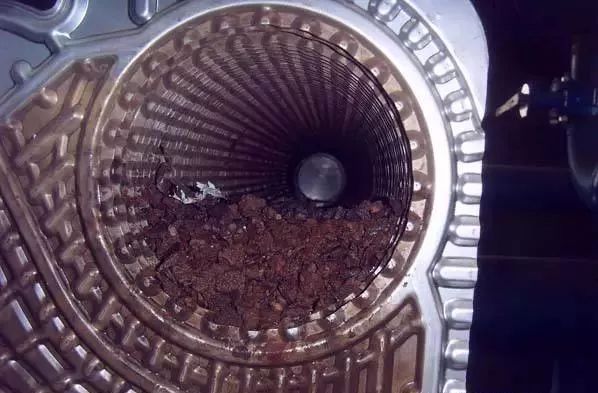

① 點(diǎn)蝕：

    由“閉塞電池腐蝕”（Ocluded Cell Corrosion）作用引起的一種局部腐蝕—使局部金屬表面的鈍化膜破壞，形成尺寸小于1mm的穿孔或蝕坑。例如，在不銹鋼板片表面生銹或積垢（碳化物、二氧化硅垢層）處，因?qū)岵涣肌⒔橘|(zhì)的pH值減小產(chǎn)生的腐蝕；

    ② 縫隙腐蝕：

    由“閉塞電池腐蝕”作用引起的一種呈斑點(diǎn)狀或潰瘍形的局部腐蝕。同點(diǎn)蝕的主要區(qū)別是腐蝕產(chǎn)生在金屬零件的縫隙處，由于滯留介質(zhì)的電化學(xué)不均勻性而導(dǎo)致的。例如， 密封墊片槽底或板片封閉流道的角孔墊片外側(cè)處產(chǎn)生的腐蝕；

    ③ 應(yīng)力腐蝕開裂：

    在靜態(tài)拉伸應(yīng)力與電化學(xué)介質(zhì)共同作用下，由陰極溶解過程引起的金屬局部腐蝕裂紋或斷裂。例如，板片壓制成型時(shí)將產(chǎn)生殘余內(nèi)應(yīng)力，若與介質(zhì)中的鹵素離子（如Cl -、F -等離子）或H2S接觸可能引起應(yīng)力腐蝕開裂；

    ④ 晶間腐蝕：

    起源于金屬表面并沿晶粒邊界深入到內(nèi)部的腐蝕，可導(dǎo)致晶粒間的結(jié)合力喪失，使材料的強(qiáng)度大大降低。例如，不銹鋼在過敏溫度范圍 （400℃~600℃）內(nèi)產(chǎn)生的腐蝕；

    ⑤ 均勻腐蝕：

    接觸介質(zhì)的金屬表面全部或大部分被腐蝕的現(xiàn)象。例如，板片選材不當(dāng)，或使用期過長(zhǎng)，超過了允許使用壽命；

    ⑥ 其他腐蝕失效：

    主要有露點(diǎn)腐蝕、磨蝕、微生物腐蝕等。例如，含有酸性物質(zhì)的熱蒸汽與冷的板片接觸，可引起露點(diǎn)腐蝕；板片的介質(zhì)入口角孔處和導(dǎo)流區(qū)的流速過高，或流體中含有砂粒類顆粒物時(shí)，可導(dǎo)致磨蝕；海水中的藻類、細(xì)菌、原生物等，可導(dǎo)致板片的微生物腐蝕。

    以上幾種腐蝕失效中，Cr-Ni奧氏體不銹鋼的應(yīng)力腐蝕開裂約占50％，點(diǎn)蝕和縫隙腐蝕共約占20％，所以最危險(xiǎn)、最常見。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
