在許多情況下，同一個(gè)管道系統(tǒng)會(huì)存在許多條件的相互作用。下面，就讓我們先來(lái)來(lái)看看21種不同的腐蝕類型和失效條件中的7種。

    管路損壞

    管路損壞通常是第一個(gè)表明發(fā)生了腐蝕問(wèn)題的跡象。然而在許多案例中，這種管路損壞的跡象會(huì)明顯存在幾個(gè)月或幾年了，只是一直被忽略而已。

    這種損壞可能是很微小的（針孔泄漏的形式），也可能是災(zāi)難性的；因?yàn)闊o(wú)論是水質(zhì)損壞還是更換管路都會(huì)帶來(lái)重大的經(jīng)濟(jì)損失。

    管道維修

    管道維修有各種形式，從使用臨時(shí)性的夾具到更換整個(gè)管道系統(tǒng)。

    在許多案例中，不正視腐蝕問(wèn)題的結(jié)果就是要面對(duì)多發(fā)性的故障或不斷地進(jìn)行維修，這會(huì)浪費(fèi)很多的寶貴時(shí)間；因此應(yīng)該從最開(kāi)始就正確地面對(duì)問(wèn)題，才能將腐蝕損害最小化。

    一個(gè)部位的單次失效或多發(fā)性失效往往是由于沒(méi)有深入地查明隱藏的原因。絕對(duì)的信賴是會(huì)使我們變得輕松，但這也是一種失職。由腐蝕掛片提供的腐蝕速率數(shù)據(jù)，經(jīng)常與那些明顯的物理指標(biāo)截然相反，如管螺紋泄漏和高銹沉積；高腐蝕條件持續(xù)有增無(wú)減從而產(chǎn)生了更多的修復(fù)問(wèn)題。

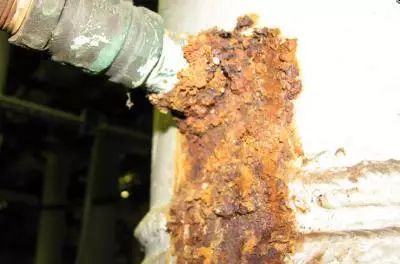

    管螺紋泄漏

    每個(gè)管道的螺紋處都是一個(gè)固有的薄弱點(diǎn)，其帶來(lái)的損失是要將大約50%的管壁切掉。通常管螺紋處泄漏是腐蝕問(wèn)題的第一個(gè)跡象，這將促使我們進(jìn)行進(jìn)一步調(diào)查。而如果忽略了它而不采取任何解決措施，那么所有的管道間隔處就會(huì)發(fā)生與水相關(guān)的災(zāi)難性的損失

    對(duì)于建筑或工廠負(fù)責(zé)人來(lái)說(shuō)，大型管道干線的固有條件就是最令人擔(dān)憂的，因?yàn)樗际遣捎玫穆菁y管，這通常會(huì)造成最大的損壞。即使管壁足夠厚可以防止更大的損壞，但高的點(diǎn)蝕條件仍會(huì)導(dǎo)致螺紋任意區(qū)域的失效，盡管在這種情況下水可能是還是可以繼續(xù)通過(guò)的。

    管螺紋處發(fā)生的小泄漏、氧化鐵的溶解和其他沉積物的堆積等腐蝕問(wèn)題起初都會(huì)反映管道的外表面上，然而，事實(shí)上這是一個(gè)內(nèi)部腐蝕的問(wèn)題。

    對(duì)于那些管壁不均勻且處于高腐蝕條件下的螺紋處，其情況更危險(xiǎn)，這是因?yàn)楣鼙诘木鶆蛐越档土耍瑥亩鵁o(wú)法為泄漏問(wèn)題提供指示。所有形式的管螺紋泄漏，都存在潛在的螺紋失效的風(fēng)險(xiǎn)。

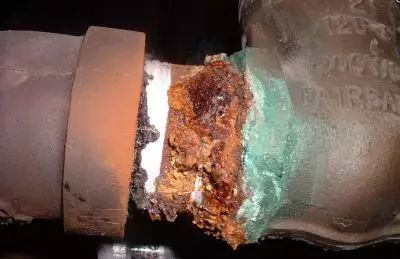

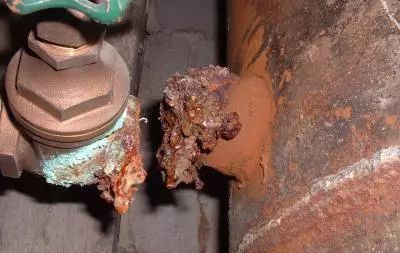

    電誘導(dǎo)失效

    只要是不同的金屬連接在一起，就可能發(fā)生電化學(xué)腐蝕，其腐蝕程度極大地依賴于所處腐蝕條件和所處的管道系統(tǒng)。

    例如，相較之冷凍水或消防系統(tǒng)用水，這種腐蝕更常見(jiàn)發(fā)生于開(kāi)放的冷凝水和生產(chǎn)用水系統(tǒng)。這種腐蝕常發(fā)生在碳鋼管道和銅閥門之間，其中鍍鋅碳鋼管和銅閥門連接處尤為嚴(yán)重。在閥門處的藍(lán)綠色沉積物和反面鋼管與鋼管連接沒(méi)有泄漏的地方，提供了電流連通的條件。這是非常高發(fā)的、也是最普遍的腐蝕行為，這可能會(huì)導(dǎo)致大規(guī)模的失效和總管道分離。

    在許多情況下，在碳鋼管與黃銅閥門或銅管之間的螺紋泄露都自然而然地認(rèn)為是由于電活性引起的，但事實(shí)上它是一個(gè)更大的、更具威脅性的高腐蝕問(wèn)題導(dǎo)致的。在這種情況下，如果鋼管簡(jiǎn)單地被更換為介電絕緣配件這將是一個(gè)昂貴的“誤操作”；它會(huì)導(dǎo)致長(zhǎng)期的、持續(xù)的高腐蝕行為以及最終整個(gè)系統(tǒng)的故障。

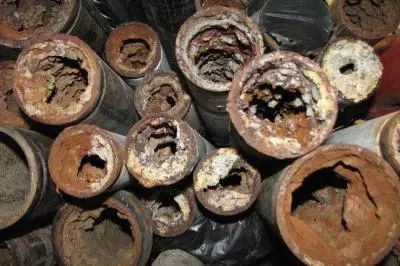

    管道內(nèi)部沉積物

    管道內(nèi)部生銹形成的沉積物通常稱為腐蝕瘤，對(duì)于大多數(shù)管道系統(tǒng)來(lái)說(shuō)它都意味著不可避免的死刑。它們是鋼管由于發(fā)生了腐蝕而產(chǎn)生的一種輕且密度低的產(chǎn)物。一旦確定了高、不受控制的腐蝕條件下，內(nèi)部沉積物會(huì)變成一個(gè)誘發(fā)點(diǎn)引起更大的深點(diǎn)蝕。

    該類腐蝕最嚴(yán)重的情況通常發(fā)生在呈水平的、伴有低流速或死角的管線，這些地方特別容易沉積大量的沉淀物；當(dāng)然垂直的管線和主立管線也會(huì)發(fā)生，只是沒(méi)那么嚴(yán)重。

    雖然高腐蝕瘤出現(xiàn)的區(qū)域是隨機(jī)的，但實(shí)際上是高點(diǎn)狀腐蝕或電池腐蝕的直接結(jié)果，其鐵銹沉積的體積和高度正比于管壁損耗的深度和體積。

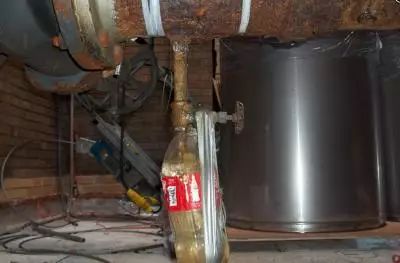

    保溫層失效

    這可能與制造商的聲明相違背，標(biāo)準(zhǔn)玻璃纖維保溫材料并不能為低溫管線提供一個(gè)有效的防水透氣層。

    水蒸氣在管道外的二次濃縮凝結(jié)，通常是一種隱藏的管道外腐蝕條件。在冷水和雙重溫度系統(tǒng)中，外部腐蝕速率高達(dá)內(nèi)部腐蝕速率的10倍或更多。幾十年下來(lái)，那些隱藏的保溫層失效可以會(huì)摧毀整個(gè)管道系統(tǒng)。

    事實(shí)上在大多數(shù)情況保溫層不是隱藏的，所以保溫層失效問(wèn)題應(yīng)該是很容易被識(shí)別出來(lái)。保溫材料的破碎、損壞、丟失可能應(yīng)該作為一個(gè)值得研究的問(wèn)題。當(dāng)保溫管的外表面出現(xiàn)水質(zhì)變壞、管道滴水、水質(zhì)變色或結(jié)晶等跡象，我們就應(yīng)該進(jìn)一步查找是否存在潛在的腐蝕問(wèn)題。

    鋁和乙烯基外套這兩種保溫材料對(duì)于水分的遷移可以提供較小的阻力，但同時(shí)它們也會(huì)掩蓋一些變色的跡象。此外，乙烯基外套的表面經(jīng)常會(huì)凝結(jié)更多的水，從而產(chǎn)生更大的管道外腐蝕的威脅。

    由于小直徑管道本身壁厚較小，所以與其結(jié)合使用的保溫材料就會(huì)較薄，則對(duì)于小直徑管道其保溫層的失效就成為了最大的威脅。而管內(nèi)供水的低溫進(jìn)一步提升了這種威脅。

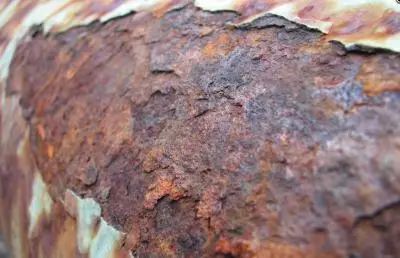

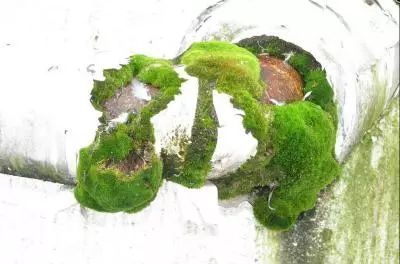

    天氣條件的損壞

    在管道系統(tǒng)所有的腐蝕形態(tài)中，由于雨水、降雪、大氣條件或冷卻塔過(guò)噴等天氣條件的損壞是屬于比較容易預(yù)防的。因?yàn)檫@種管道通常是暴露在外面的、我們比較容易靠近，同時(shí)它的腐蝕行為總是那么明顯，很容易用肉眼發(fā)現(xiàn)。

    大部分由于天氣條件的損壞導(dǎo)致的失效需要幾十年才能發(fā)生一次，其原因也僅僅是維護(hù)不足造成的。當(dāng)然，小直徑管道由于其固有的較小的壁厚依然是最脆弱的。

    長(zhǎng)期以來(lái)，大多數(shù)腐蝕情況都是由于沒(méi)有盡早地識(shí)別出、識(shí)別出但未能妥善處理，或直接被忽略的問(wèn)題所導(dǎo)致的。

    腐蝕問(wèn)題一直如影隨形，并且還會(huì)帶來(lái)巨大的經(jīng)濟(jì)損失。知己知彼，方能百戰(zhàn)不殆。所以，快來(lái)了解最后的7種不同的腐蝕類型和失效條件吧！

    槽管失效

    幾十年來(lái)，槽管都是一個(gè)受人尊敬的、可以證明管組裝過(guò)程是否成功的方法。大多數(shù)槽管失效都是由于安裝不正確或處于嚴(yán)重的腐蝕條件下作業(yè)。在外槽的鍛造或軋制之處，內(nèi)部管壁雖然發(fā)生了位移，但實(shí)際上管壁沒(méi)有被損壞。

    切槽的外表面所發(fā)生的管壁位移和螺紋管的壁面損失很相似，因此，高侵蝕條件的環(huán)境將使外切槽先產(chǎn)生一個(gè)針孔失效，然后再發(fā)展成總管線分離。由于切槽的深度的關(guān)系，可能不會(huì)像其他管道腐蝕那樣，給出明顯的腐蝕信號(hào)。此外，管道段與段之間的端隙常常會(huì)導(dǎo)致整個(gè)管道系統(tǒng)從前至后規(guī)模性的腐蝕。

    由于該類腐蝕的破壞力具有遠(yuǎn)遠(yuǎn)超過(guò)一個(gè)針孔失效和總管線分離的可能性，因此任何槽式夾緊裝置的泄漏都應(yīng)該進(jìn)行徹底地調(diào)查。

    外部腐蝕

    查看過(guò)往記錄，我們會(huì)發(fā)現(xiàn)管道外部（外表面）腐蝕比內(nèi)部腐蝕多得多。大多數(shù)是由于未被察覺(jué)的保溫層失效，然后直到出現(xiàn)泄漏或其他可以通過(guò)視覺(jué)觀察到的現(xiàn)象后，才采取相應(yīng)的維修措施。

    令人驚訝的是大量的無(wú)保溫的管道如屋頂水平冷凝水管線都已經(jīng)發(fā)生了嚴(yán)重的惡化，而這些本來(lái)是可以通過(guò)簡(jiǎn)單的維護(hù)就能避免的。人們可能會(huì)被外表面腐蝕的嚴(yán)重程度所誤導(dǎo)，其腐蝕程度大概是鋼管原體積低密度鐵銹的18倍。

    在大多數(shù)案例中，表面生銹屬于輕微的情況，維修人員使用機(jī)械鋼絲輪、有效的鐵銹換向器和外部保護(hù)層就可以很容易地解決。

    如果腐蝕繼續(xù)加深，就會(huì)由表面生銹發(fā)展成層下深點(diǎn)蝕，此時(shí)只有采用噴砂去除才會(huì)有效。

    冷卻塔和換熱器腐蝕

    發(fā)生了腐蝕問(wèn)題的第一個(gè)跡象通常會(huì)顯示在冷卻塔。在鍋內(nèi)沉積的鐵銹就代表了循環(huán)系統(tǒng)中管壁已經(jīng)生銹了。而塔填補(bǔ)中出現(xiàn)沉積物就代表了腐蝕已經(jīng)在進(jìn)一步擴(kuò)展的情況。

    水的顏色和渾濁度是另一種可以表明高腐蝕活性和缺乏水的化學(xué)處理的跡象。藻類和其他有機(jī)物的生長(zhǎng)不僅會(huì)干擾操作，同時(shí)也會(huì)加速其他種類的腐蝕進(jìn)程，以及促進(jìn)MIC。

    在許多情況下，冷卻塔的維護(hù)和清除鐵銹沉積物并不能從根本上解決調(diào)查，因?yàn)橹豢紤]沉積在塔中的鐵銹而遺漏了那些牢牢地附著在管壁上的鐵銹。

    經(jīng)過(guò)幾十年的高腐蝕行為后會(huì)產(chǎn)生巨量的鐵銹沉積物，只有對(duì)系統(tǒng)進(jìn)行一些特殊形式的沖擊如啟動(dòng)冷卻彈簧或改變溫度，才能使冷卻塔中的鐵銹散落下來(lái)。他們極少被過(guò)濾系統(tǒng)或化學(xué)輔助物溶解消除。

    軟泡沫管道保溫導(dǎo)致的腐蝕

    和玻璃纖維保溫系統(tǒng)一樣，軟泡沫保溫也會(huì)使水分滲透到低溫管線表面，并對(duì)鋼管產(chǎn)生破壞。在一個(gè)相對(duì)較短的時(shí)間里，軟泡沫保溫材料就會(huì)出現(xiàn)硬化、裂縫和收縮等惡化情況，然后產(chǎn)生很大的縫隙，最終導(dǎo)致水分可以大量的滲入。

    此外，實(shí)際上泡沫降解后會(huì)變成微酸性的化合物，它會(huì)與管道本身或銹層牢牢地粘合在一起，以至于很難清除干凈。

    當(dāng)?shù)蜏毓芫€處于高濕度環(huán)境或其表面存在冷凝水時(shí)，是一個(gè)非常嚴(yán)重的問(wèn)題；此時(shí)強(qiáng)烈推薦您選擇堅(jiān)硬的泡沫玻璃。作為第二個(gè)選擇，可以采用更重、更厚的玻璃纖維，在涂上一層高固體涂料作為防潮層。軟泡沫保溫應(yīng)該只在臨時(shí)或短期情況下被采用。

    銅管腐蝕

    對(duì)于銅管來(lái)說(shuō)，由于其腐蝕造成高額的成本損失的情況是很罕見(jiàn)的。

    然而，與普遍的看法相反，銅管并不是不受腐蝕的影響。在一定的高腐蝕條件下，銅管和銅制組件的腐蝕速率可能高于正常鋼管腐蝕速率的10倍。雖然對(duì)于HVAC管道系統(tǒng)來(lái)說(shuō)，銅管的正常腐蝕速率是0.3 MPY，但是我們也測(cè)量到過(guò)更高的腐蝕速率3~4 MPY。

    銅管道系統(tǒng)失效多數(shù)情況與這些因素有關(guān)：酸性和低pH值的水、電流和不當(dāng)?shù)慕拥靥幚怼⒓纳妷海蚋咪撹F腐蝕行為導(dǎo)致了生成的氧化鐵遷移到銅管道中等。

    黃銅脫鋅

    如今黃銅在商業(yè)上的應(yīng)用已經(jīng)越來(lái)越少，它已被更容易安裝和更便宜的L型銅管所取代。黃銅管道的腐蝕活性通常是非常低的，它的使用壽命至少可以達(dá)到100年。

    然而，在某些特殊的水質(zhì)和供水很頻繁的條件下，黃銅中的化學(xué)成分鋅會(huì)被浸出而產(chǎn)生針孔失效或斷裂。

    脫鋅現(xiàn)象會(huì)常常出現(xiàn)一種綠-白色沉積物，可以通過(guò)實(shí)驗(yàn)室分析證實(shí)它的成分。即使存在脫鋅的情況，但它的發(fā)生仍然需要75年以上，一般來(lái)說(shuō)這個(gè)時(shí)間長(zhǎng)度已經(jīng)超過(guò)了大多數(shù)建筑物的預(yù)期壽命。

    通常是在古老的家庭熱水管道系統(tǒng)中使用的就是黃銅而非鍍鋅管，這是由于高溫會(huì)對(duì)鋅保護(hù)涂層造成影響。雖然鍍鋅鋼管總是發(fā)生失效且在任何管道項(xiàng)目中更換起來(lái)都會(huì)遇到困難，但它仍然取代了銅制熱水組件，使得銅管變得越來(lái)越不常見(jiàn)。

    鋼-鋼之間的電解作用

    由于建筑物管道和建筑鋼結(jié)構(gòu)之間存在微伏的電位差異，我們看到了許多局部的管道失效的案例。

    這種情況通常發(fā)生在鋼管道支架和吊架之間，也就是金屬與金屬直接接觸的地方。需要用高度靈敏的電氣儀器進(jìn)行陽(yáng)性診斷，以及進(jìn)一步的超聲檢測(cè)來(lái)排除故障區(qū)域，通常顯示的結(jié)果都是不好的甚至是腐蝕活性的。

    雖然這種電解形式很少發(fā)生，我們依然認(rèn)為絕緣金屬與金屬接觸時(shí)仍要慎重，特別在鋼管能接觸到水、冷卻塔噴濺和處于特殊的天氣條件下的情況。

好啦

一共21種常見(jiàn)管道腐蝕類型都為大家解說(shuō)完畢

也希望大家有所收獲并能夠用于自己的工作中

咱們下次再見(jiàn)啦！

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
