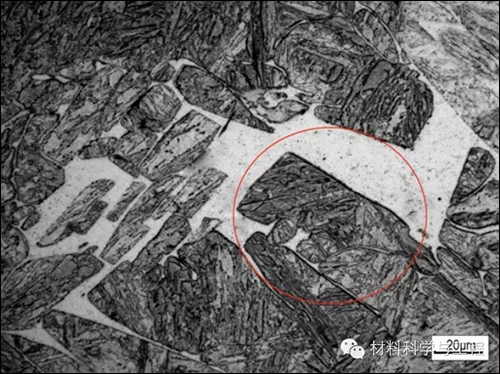

【81王曉輝】使用儀器：蔡司光學顯微鏡。作品描述：于P92鋼管的管壁上取樣，制成金相試樣，在蔡司光學顯微鏡下進行觀察。可見其常溫下的組織回火馬氏體和殘余高溫奧氏體，殘余奧氏體沿晶界析出。另圈出即將縱身一躍的“小老虎”一只，目光炯炯，無所畏懼，與友一睹為快。

    【82曾偉傳】材料：H13軋輥。儀器：  EPIPHOT200 尼康倒立金相顯微鏡。作品描述：H13軋輥經鍛造、退火、淬火、回火后。鍛造溫度過高，隨后的預備熱處理未消除，使淬火后組織遺傳下來的晶界平直的粗大晶粒，且晶內長大的馬氏體也一樣粗大。基體組織為粗大馬氏體+碳化物+少量殘余奧氏體，用4%硝酸酒精溶液腐蝕。放大倍數：50X。

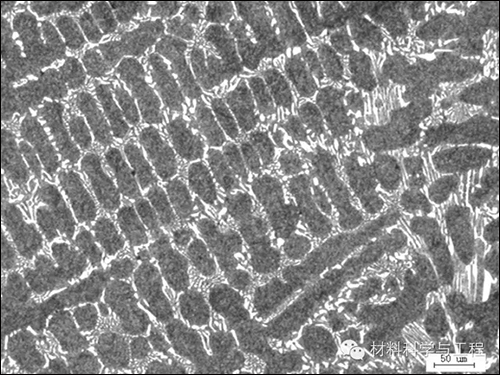

    【83曾偉傳】材料：Cr12MoV。儀器：  EPIPHOT200 尼康倒立金相顯微鏡。作品描述：Cr12MoV模具鍛造溫度過高，共晶碳化物層骨骼狀。為體現共晶碳化物形態用4%硝酸酒精溶液深腐蝕。放大倍數：500X。

    【84楊鑫鑫】描述：P92鋼管的管壁上取樣，制成拉伸試樣，試樣拉斷后對斷口進行超聲波清洗，然后使用Hitachi S-3400對斷口進行分析；P92鋼管常溫下其組織應為回火馬氏體。在斷口處觀察到顏色較黑呈塊狀的物質，其塑性明顯與基體不同，在斷口邊緣處上呈卷曲的絲帶狀；在其周邊也存在從基體中“長”出的顏色較黑的卷曲的絲帶狀物質。

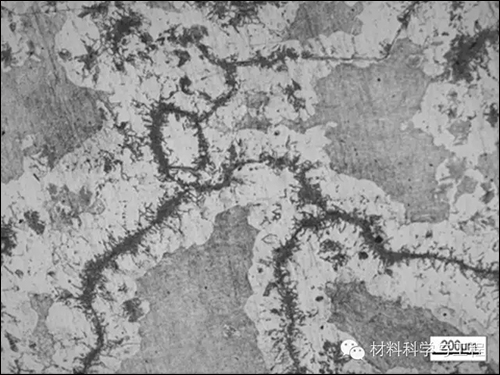

    【85楊鑫鑫】蟻人。蔡司光學顯微鏡。作品描述： P92鋼錠的尺寸為Φ1200X1400mm，在P92鋼錠的芯部取樣，P92常溫下的組織應為馬氏體。在圖中可觀察到馬氏體和奧氏體，兩種組織相互環繞。尤其是白色的奧氏體內。

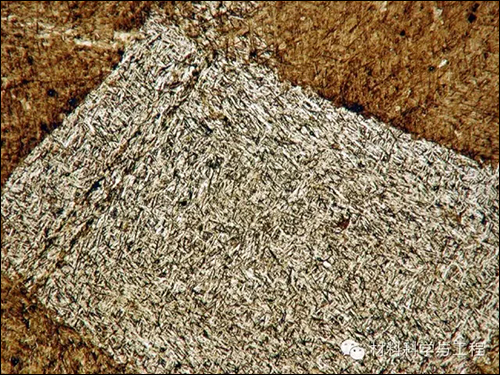

    【86魏中潔】高碳鋼中少見的組織形貌。儀器：德國ZEISS的AXIOSKOP2-MAT顯微鏡。作品介紹：加入了合金元素的高碳鋼在顯微鏡100倍下的顯微組織，隱針馬氏體+碳化物巧妙的排列成了有序的形狀，很有立體感。

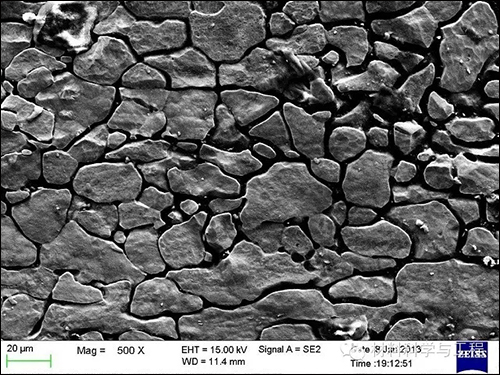

    【87李名軍】龜裂的大地。儀器：ZEISS場發射掃描電鏡。描述：合金化熱鍍鋅板（DX56D+ZF）通過電化學腐蝕測量其極化曲線。試樣晶間腐蝕嚴重，看起來像龜裂的土地！晶間腐蝕是由于晶界原子排列較為混亂，缺陷多，易產生晶界吸附或析出物，導致晶界與晶粒內化學成分的差異，在適宜的介質中形成腐蝕原電池，晶界為陽極，晶粒為陰極，晶界產生選擇性溶解。通過降低C含量，加入鈮和鈦，熱處理和冷加工等措施可以減少晶間腐蝕。

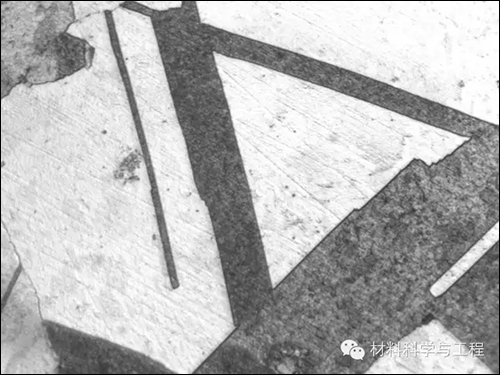

    【88王錄辰】Z2CN19-10奧氏體不銹鋼。儀器 光學顯微鏡。經腐蝕劑腐蝕（由5gFeCl3，25ml HCL，25ml酒精，1ml H2SO4 配置）。圖中可以看到形似三角形卻又不夠完美似是沒有切割完 但卻并不影響它那簡單的幾何美感。

    【89邢海東】作品名稱：TC4金相組織。設備：蔡斯金相顯微鏡。材料簡介：鈦合金TC4。難得一見的鈦合金相圖，圖中包含了α+β相不同階段組織形態，各個階段的相圖像巖石斷層一樣排布。

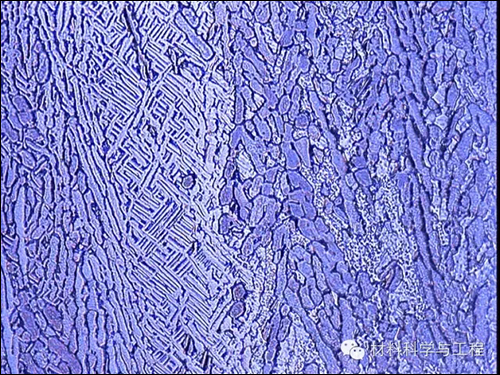

    【90李歡】新型高速鋼。為了觀察其碳化物形貌（碳化物主要由M7C3、 M6C、M2C及 MC組成），故采用多種方法進行表征。圖中四個部分的原圖均為放大500倍的OM圖。1，2，3部分采用5gKMnO4 + 10gNaOH + 100mlH2O 腐蝕劑著色碳化物，來觀察碳化物形貌及分布狀況。1部分為在明場條件下觀察，2,3部分是在偏正光下調參數時無意得到的圖，發現這樣襯度更好，碳化物與基體區分更明顯。4部分為明場下的金相圖，其試樣經過在10g苦味酸 + 1g KMnO4 + 100mlH2O溶液中，溫度為60攝氏度下，“煮”半個小時處理。有一定取向分布的粗羽毛狀或菊花狀形貌為M7C3、 M6C 兩種碳化物伴生成，在1,2部分中，M7C3、 M6C 碳化物將分別染成淺綠至淺 粉紅和粉紅色；單獨的塊狀或點狀碳化物主要是MC碳化物；一定間距的細板條碳化物主要為M2C。

 9/10   首頁 上一頁 7 8 9 10 下一頁 尾頁
