材料之美不僅體現在宏觀，更表現在其微觀組織。為了讓更多材料人欣賞到美輪美奐的材料組織，材料科學與工程微信公眾號第二屆金相大賽于2015年12月1日至12月24日征稿階段，共收到200余份參賽作品，感謝所有參賽者！

    經過初步篩選、專家評選和粉絲投票，選出了若干優秀作品，分享給大家賞析。感謝所有專家評委的支持！感謝所有粉絲的投票！

    第一名

    【1龔天堯】?jī)x器：SEM掃描電子顯微鏡Quanta 250 FEG；濕化學法合成的納米球氫氧化鎳材料，具有疏松多孔的花狀結構，具有超大的比表面積。看起來好似郁郁蔥蔥的蓬勃怒放的大花球。【專家點評】形似繡球；手相牽，舞出花樣年華，結構特征比較獨特；很好看的大花球，細節豐富；精美絕倫。

    第二名

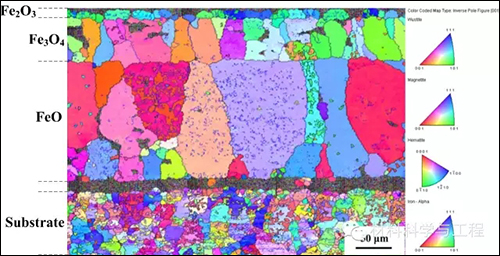

    【2李志峰】材料為700MPa級汽車用大梁鋼，采用EBSD技術對其高溫氧化層斷面的進行表征，得到了非常完美的鋼鐵材料高溫氧化層的分層結果晶體形貌，其中，F(xiàn)eO層晶粒為柱狀晶；Fe3O4層晶粒多為等軸晶；Fe2O3層在整個氧化層的最外側厚度極薄只有10μm左。將EBSD技術應用到鋼鐵材料高溫氧化產物的分析中，可以為該領域的微觀織構和晶粒生長等方面的研究提供非常好的幫助。【專家點評】清晰地展現了氧化層與基體的結構、成分，將為高強鋼的熱加工及其耐蝕耐候性能設計提供強有力的指導。錯落有致、層次分明，美的不只是色彩的搭配，更有表層的結構厚度與性能梯度的匹配。樣品的EBSD制樣非常好，照片中的組織分層，各層晶粒很清晰，形狀各異，同時附有4個反極圖，能確定晶粒的取向。很不錯的氧化分層結構，EBSD分析細致、明確。

    第三名

    【3周?chē)?guó)燕】在亞共析鋼或過共析鋼中，在光學顯微鏡下可以觀察到從奧氏體晶界上生長出來的鐵素體或滲碳體近似平行，呈羽毛狀或三角形，其間存在著珠光體的組織。通過對魏氏組織的突出渲染，圖片仿佛呈現了一羽來自遠古的化石。【專家點評】中間的組織真像一支羽毛，惟妙惟肖。諸葛先生的羽毛扇散落了一片在雪地嗎？ 照片很清晰、漂亮，反映出組織的特征，美與科學的完美結合。 非常漂亮的羽毛“化石”在“熔巖”中。 雪后草叢。

    優秀獎

    【4吳春暉】作品名稱：6082鋁合金鑄棒微觀組織形貌；儀器名稱：Zeiss AxioImager M2M 金相顯微鏡；作品介紹：在500倍下Mg2Si形成一頭歡快奔跑著的小鹿，與AlFeSi相顏色分明。【專家點評】吉祥之兆。是出土的遺骸文物還是鐵布衫？是小鹿在奔跑？成像非常的動感，能留心常見的鋁合金鑄態組織的特有的美感。惟妙惟肖的奔跑小鹿，畫面干凈，制樣水平不一般。可以是鹿，也可以是馬。

    【5龔天堯】?jī)x器：SEM掃描電子顯微鏡Quanta 250 FEG；濕化學法合成的納米硫化鎳材料，通過晶體自范性獲得的超大六角結構，外形酷似海星亦或是圣誕樹頂端的裝飾物。【專家點評】干凈、對稱的晶體就是美；帶釘?shù)氖旨埽彩鞘フQ樹的裝飾。結構特征比較獨特，掃描電鏡16000的放大倍數對技術要求不高。超大六角海星，雖然干凈漂亮，但總覺得有些單一。大千世界，無奇不有海星、工藝裝飾。

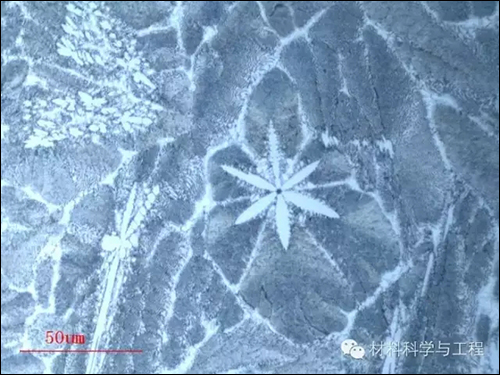

    【6黎志彥】名稱：孤獨的“雪花”；材料：T400合金粉；儀器：萊卡DMI3000M 金相顯微鏡；作品描述：在T400合金涂層中，這朵孤獨的“雪花”緊緊地被保護起來，美麗而脆弱，有沒有引起你對材料的探索？【專家點評】我想知道這雪花中心的核是什么？雪花中的蜻蜓與蝴蝶共舞，蝶戀花的柔情；雪花很漂亮，但是圖片的焦距放在背底上，雪花有模糊之感；冰天雪地一奇花。組織干凈，晶界明顯。雪花之下，蓮葉傾情。

    【7杜進祥】作品：共析鋼；儀器：金相顯微鏡；腐蝕劑：4%的硝酸酒精溶液；材料介紹：共析鋼的組織為共析轉變得到的珠光體，當放大倍數較高時，鐵素體和滲碳體在明視場照明條件下都是明亮的，只有相界呈暗灰色。當放大倍數較低時，滲碳體片兩側相界已無法分辨，而呈黑色條狀。當放大倍數降到更低時，則滲碳體片都無法分辨，整個珠光體組織無法分辨而呈暗黑色一片。【專家點評】有點抽象派油畫的意境。 山川河流還是人物薈萃？似立體的世界地圖也如精美的盤子飾物。 彩色金相值得提倡，但是作者沒說明自己的放大倍數，因此對于腐蝕效果無法做深入的評判。組織層次尚可，整體感覺顏色偏淺。鋼鐵世界，宛如近在眼前的行星。

    【8路彩虹】晶粒總動員——TESCAN掃描電子顯微鏡，低合金碳鋼經二氧化碳腐蝕后，表面生成的碳酸亞鐵晶粒。【專家點評】CO2真不是好東西。大珠小珠落玉盤的匯集，石榴般的晶粒。是有點兒總動員的喜感，拍攝者的思想能走的更遠就更好了，例如看看那龜裂的地基，能聯想到啥。特色晶粒，但較為單調。鮮美糖果鋪灑干涸河底。

    【9吳純】化學合成FePt納米顆粒的高分辨透射（HRTEM）照片。在研究FePt納米材料不同生長階段的形貌演變規律過程中偶然發現此“心形”顆粒，獻給年底結婚的老婆大人。“未出”指未出師，不能在約定時間畢業，但是她仍然如約嫁給了我。儀器：日本電子JEM-2100F型場發射透射電鏡【專家點評】為科學奉獻青春的精神可嘉，祝作者夫妻心心相印、比翼雙飛。愛你的心在跳動，八年的時光已轉眼過去，天工巧合的禮物送給親愛的你，愛意濃濃，專業柔情。這張HRTEM照片條紋相清晰，成心形，有藝術美感，同時提了一個小詩，具有詩情畫意的意境。清晰規整的高分辨晶格像，一心來賀，同結百年好。構思新穎、寓意深刻。

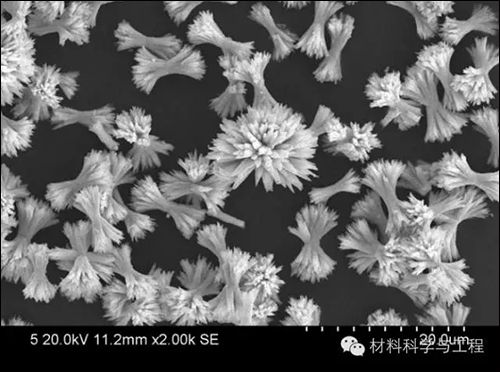

    【10張東東】一種有機物在水解成粉末后呈現的景觀，酷似兩端綻開的花朵。【專家點評】像花結。一捆捆菜都已收割好，怎么中間還剩下了一顆？照片很有美感，很清楚，拍照的難度不大。干凈漂亮的花朵，若成彩色將更為人憐。花的海洋。
