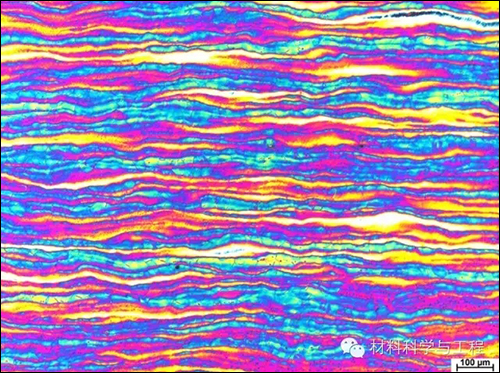

【61王元瑞】材料：321 不銹鋼。儀器：ZEISSObserver.Z1m（明場）。侵蝕方法：水+鹽酸+偏重亞硫酸鉀。組織說明：奧氏體；采用彩色金相法侵蝕+明場拍攝，使奧氏體晶粒和孿晶按其不同的晶體學位向染成不同顏色。

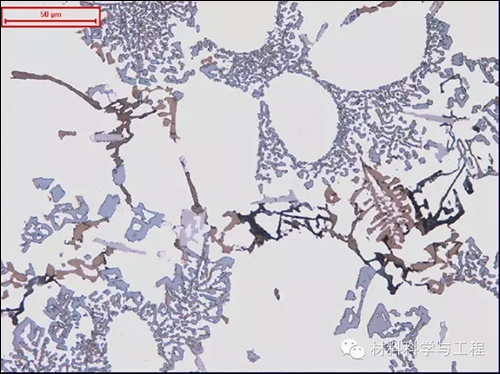

    【62王元瑞】材料：ZL111 鋁錠。拍攝儀器：Leica DM5000 光學顯微鏡（明場）。侵蝕方法：0.5%HF，混合酸，20%硫酸等試劑。組織說明：α（Al）+共晶Si+海藍色Mg2Si 相+亮色Al2Cu 相+棕紅色W（AlxCu4Mg4Si4）相+淺灰色Al8FeMg3Si6 相+咖啡色AlFeMnSi 相；選取不同的試劑來顯示各個相的形貌。

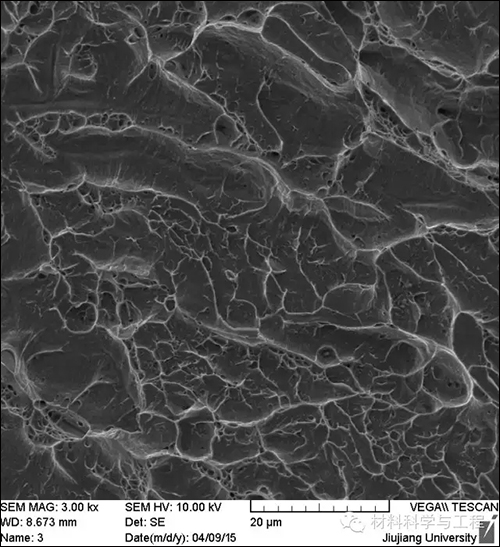

    【63胡清華】材料：SEM圖片由板厚為δ=6mm的06Cr19Ni10奧氏體不銹鋼進行低溫沖擊試驗制備。作品描述：SEM照片可看出試樣斷口主要呈韌窩狀花樣，并且是等軸韌窩，大小也分布的比較均勻，形狀較為美觀。

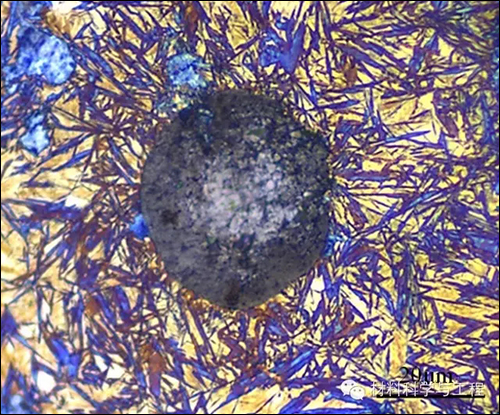

    【64田真】材料：球墨鑄鐵。處理工藝：等溫淬火。侵蝕方法：4％硝酸酒精溶液。拍攝條件：LeicaDM2700M金相顯微鏡正交偏光下拍攝。組織說明：球狀石墨＋馬氏體＋下貝氏體，其余為殘余奧氏體。天際霞光入水中，水中天際一時紅。直須日觀三更后，首送金烏上碧空。——《曉日》唐·韓偓。

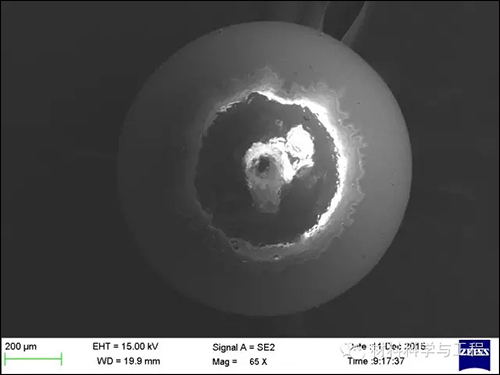

    【65余成龍】荷電黑洞。對陶瓷密封小球蒸鍍碳膜處理，并利用掃描電鏡進行觀察：由于電子束輻照導致荷電效應，在球面頂端出現類似黑洞的現象。

    【66余成龍】6進口A2中的美麗“珍珠”。進口A2是美國高韌性耐磨工具鋼，球化退火后經4%硝酸酒精溶液腐蝕，出現球狀珠光體。

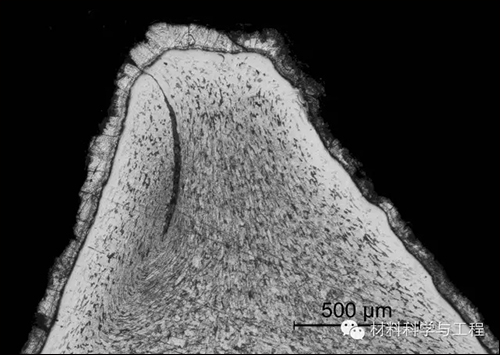

    【67劉興智】儀器：徠卡leica DMILM倒置金相顯微鏡。作品名稱：表面防護后的折疊腐蝕。作品介紹：鋅鎳滲層表面防護的螺栓（材料Q235）中性鹽霧試驗時齒頂紅銹。在紅銹處解剖，螺栓在制作時有折疊，因毛細作用吸入鹽水，基體中的折疊因腐蝕出現寬化，而與滲層相鄰的折疊未受腐蝕，沿齒邊緣分布的白色區域是制備滲層時的擴散層。

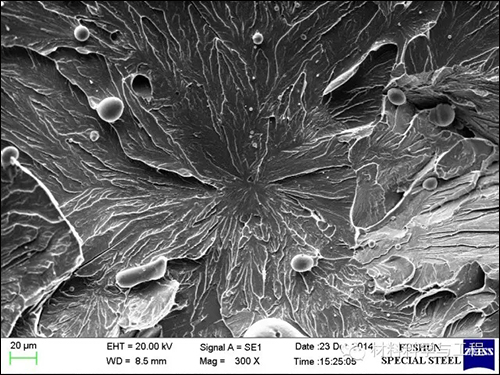

    【68李如】材料介紹：鋼材38CrMoAl的斷口形貌。儀器：掃描電子顯微鏡。作品描述：38CrMoAl鋼材的斷口呈現出像荷葉狀的形貌，上面好像點綴著點點水珠。

    【69梁永新】材料：燒結釹鐵硼。儀器：MDS光學顯微鏡。作品描述：釹鐵硼的制造工藝從鑄錠發展到鑄片，這里展示相同配方鑄錠和鑄片的不同。鑄錠中晶粒粗大，α-Fe分布明顯，對后期制造不利。鑄片中沒有α-Fe出現，結晶細密。此作品可作為鑄片生產推廣使用的良證。

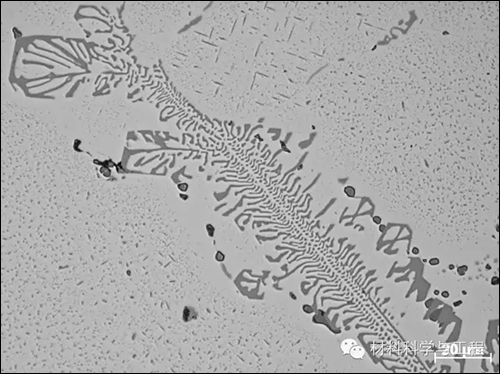

    【70吳春暉】均質后6082鋁棒微觀組織形貌。金相顯微鏡。骨骼狀AlFeSi相，晶內點狀及針狀Mg2Si彌散相，還有晶界上顆粒狀Mg2Si顏色形狀分明。

 7/10   首頁 上一頁 5 6 7 8 9 10 下一頁 尾頁
