【視覺盛宴】邀你賞析，100張精美的材料微觀組織照片

2016-12-02 10:06:25 作者：本網整理來源：材料科學與工程分享至：

部分其他優秀作品

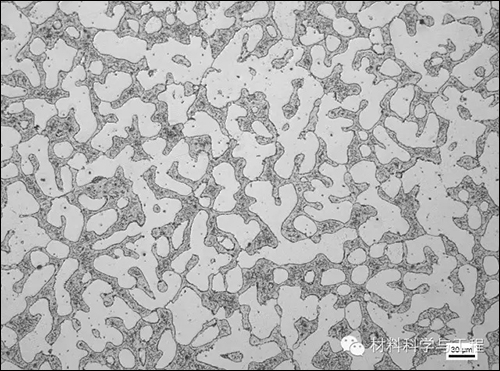

【31張群】所示OM照片為鑄態雙相Mg-8Li-3Al合金金相顯微組織。淺色相為α-Mg相（Li在Mg中的固溶體），深色相為β-Li相（Mg在Li中的固溶體）?？梢?jiàn)α-Mg相包括樹枝狀及球狀兩種形態，β-Li相中出現絮狀及塊狀析出相。

【32張靖】鎂合金成材料（Mg-6Al-4Ca-4Nd），鑄態組織SEM圖，可以清楚看清合金元素形成機理。

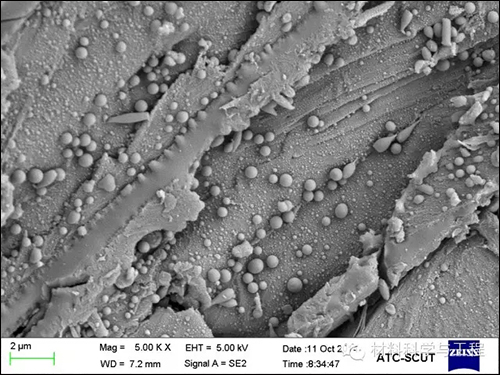

【33孫少龍】禾本科植物中木質素組分在熱水處理過程的溶出形態。ZEISS EVO 18 掃描電子顯微鏡。選用禾本科植物，使其在熱水處理后，利用電子顯微鏡觀察禾本科植物表面木質素的溶出形態，可以看出木質素從生物質中溶出且形成小球狀，并且尺寸大小不一，這將對于木質素的結構研究以及利用提供一定的理論基礎。本圖片已于2015年出版在SCI一區top期刊biotechnology for biofuels，最新影響因子為6.044，各審稿人給予了高度評價。

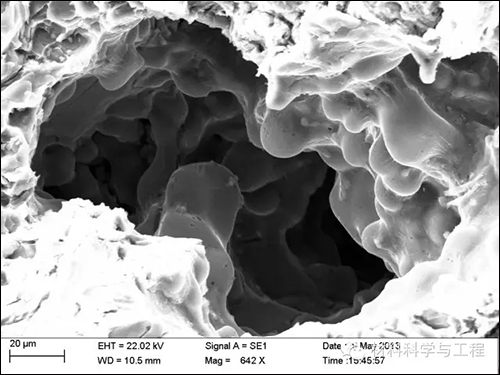

【34劉鵬鵬】?jī)x器為ZEISS掃描電子顯微鏡；作品為鋁合金，內容為疏松里的枝晶。

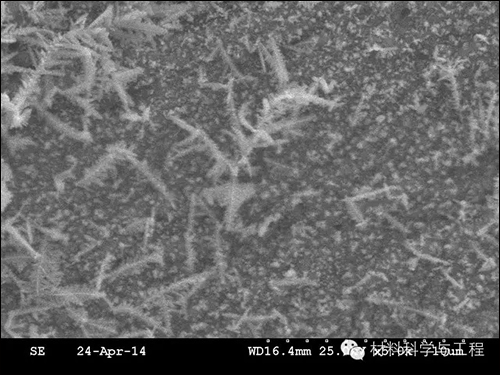

【35劉鵬鵬】?jī)x器為ZEISS掃描電子顯微鏡；作品為65Mn彈簧鋼，內容為針狀銹，勾勒出小刺猬的。

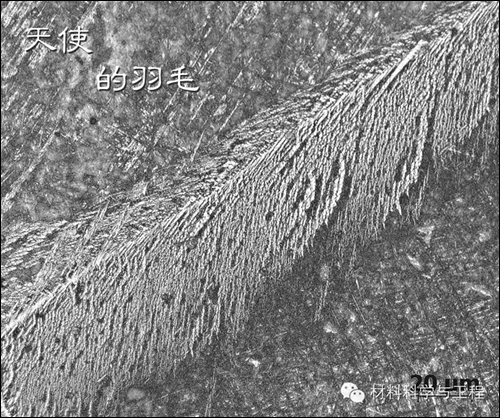

【36魏嫻】材料介紹：鋁青銅。儀器：光學顯微鏡。作品描述：鋁青銅固溶時效后形成β′馬氏體針狀組織，放大500倍后，好似天使的羽毛。

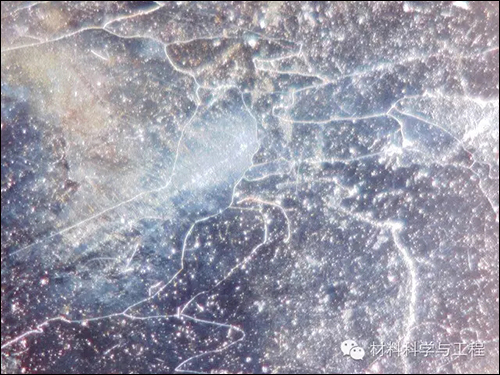

【37李程】我的作品原材料是純鎂，通過打磨拋光后，再通過電解拋光，用酒精清洗一下，烘干。在體視顯微鏡的175倍率下得到的。該作品也是偶然得到的，一條條線像銀河，那是晶粒之間的界線，許多亮點似眾多的繁星，可能是被電解過留下的腐蝕小斑點。整個圖片就像一片迷人的星空。

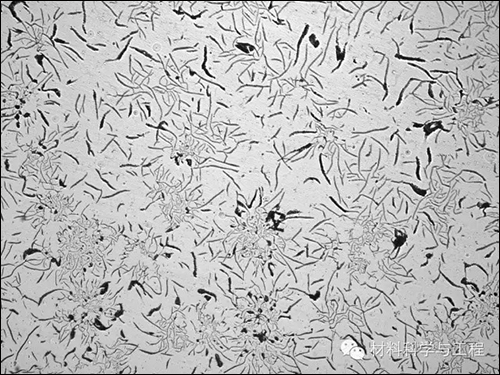

【38韓曉乾】材料：灰鑄鐵。未浸蝕拋光態。處理情況：鑄態。檢測儀器：LEICA光學顯微鏡。組織說明：B型石墨，中心為點狀，周圍向外輻射彎曲的片狀，形如菊花。這是近共晶或共晶成分的鐵液在較大過冷度下形成的。由于過冷度較大，先析出花心部位的點狀石墨，初晶產物形成釋放出結晶潛熱，使花心周圍鋼液的冷速減慢，從而形成向外伸展的彎曲石墨片。
