集輸管道腐蝕控制與緩蝕劑評價

　　文/樊海燕、于志華·大慶油田工程有限公司

　　通過對大慶油田慶深氣田氣井的腐蝕防護展開了相關(guān)研究，從而研制出了符合環(huán)境需求的緩蝕劑，取得良好的效果。

　　大慶油田慶深氣田隨著后期開發(fā)，CO₂含量逐年增加，同時各區(qū)塊氣井介質(zhì)環(huán)境差異較大，因此，本實驗綜合考慮了慶深氣田各區(qū)塊氣井高溫、高壓引起的腐蝕，以及部分氣井產(chǎn)出氣組分中高含CO₂和產(chǎn)出水中較高Cl‐含量引起的腐蝕，開展了地面集輸管道現(xiàn)場材質(zhì)評價和緩蝕劑的室內(nèi)篩選及現(xiàn)場評價研究。


試驗方法

　　現(xiàn)場掛片與在線腐蝕監(jiān)測評價

　　采用電感法與掛片失重法有機結(jié)合，在氣田氣井的井口與集氣站進、出站管線之間不同的壓力、溫度、流態(tài)工藝區(qū)間設(shè)置監(jiān)測點，測試與含CO₂介質(zhì)環(huán)境接觸的探針（與運行管道相同材質(zhì)）的腐蝕狀況，評價CO₂腐蝕控制技術(shù)方案的效果。

　　緩蝕劑的室內(nèi)篩選與現(xiàn)場評價

　　對研制的CI一5A緩蝕劑進行室內(nèi)對比篩選，對CIˉ5A緩蝕劑綜合性能進行了試驗分析，并運用掛片進行現(xiàn)場評價試驗。


結(jié)果與分析

　　現(xiàn)場掛片與在線腐蝕監(jiān)測評價

　?。?）在線腐蝕監(jiān)測布點方案

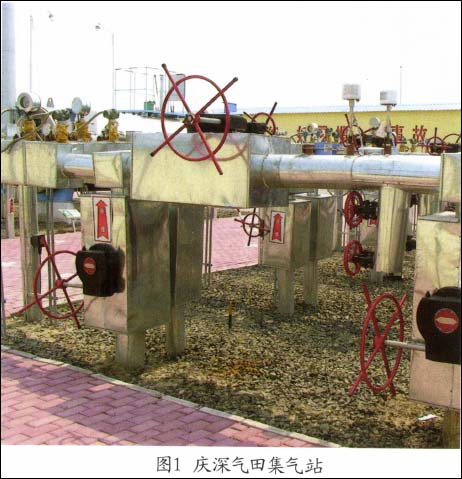

　　在氣田不同區(qū)塊的典型集氣站內(nèi)的主工藝管線上，從井口與輸氣干線之間設(shè)置若干組腐蝕監(jiān)測點進行實時監(jiān)測。每組腐蝕監(jiān)測點包括1個腐蝕探針監(jiān)測點和至少1個腐蝕掛片監(jiān)測點。同時在工藝主管線上每組的監(jiān)測點水平并聯(lián)1段與工藝主管線相同尺寸相同材質(zhì)的測試用旁通管段；每個旁通管段兩端各安裝一個閥門；旁通管段對應的工藝主管線上安裝一個閥門；一旦腐蝕監(jiān)測點、探針出現(xiàn)問題或更換探針時，可將工藝主管線上的兩個閥門關(guān)閉、旁路閥門打開，使生產(chǎn)正常運行。

　　（2）監(jiān)測結(jié)果及分析

　　本試驗現(xiàn)場選為徐深1區(qū)塊徐深1-1單井集氣站和升深2-1區(qū)塊升深二集氣站。

　　①

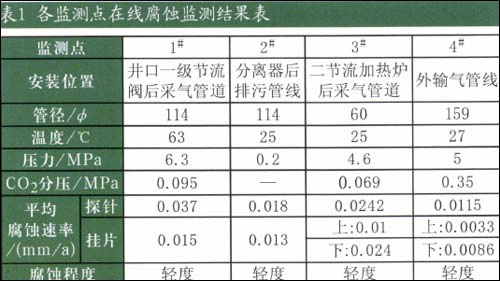

深1區(qū)塊徐深1-1單井集氣站。在徐深1-1單井集氣站內(nèi)，從井口采氣管道到外輸管道各工藝流程段依次設(shè)置了四組監(jiān)測點。監(jiān)測點的具體設(shè)置和監(jiān)測結(jié)果見表1。


　　徐深1-1井地面集輸系統(tǒng)從井口采氣管道到外輸管道各工藝流程段腐蝕速率隨著C0₂分壓、溫度的降低而減??；雙層掛片裝置的掛片下層比上層腐蝕速率高；從井口采氣管道到外輸管道各工藝流程段腐蝕程度漸低。

　　在腐蝕監(jiān)測期內(nèi)，該井地面碳鋼管道各工藝流程段的腐蝕速率均低于中度腐蝕的0.125mm/a，若目前的配產(chǎn)方案不發(fā)生變化，介質(zhì)成分不發(fā)生突變的情況下，徐深1-1井只需采取調(diào)整工藝參數(shù)來進行控制采氣管道內(nèi)C0₂腐蝕，無須采取特殊的腐蝕防護措施。

 1/4    1 2 3 4 下一頁 尾頁
