鈦白粉對涂料反射隔熱性能的影響

　　（1）不同粒徑鈦白粉對涂料反射性能的影響。

　　試驗中選擇粒徑均在1um內的4種不同產家的鈦白粉A、B、C、D,配置相同顏料體積濃度下的反射隔熱涂料，各樣板的熱反射率，結果見表4所示。

　　通過測試粒徑分布，結合反射率，結果顯示，粒徑分布較寬的鈦白粉反射率較高，四種鈦白粉反射率由高到低順序為：C→B→A→D。這是因為C鈦白粉粒徑分布最寬，相應的可散射波長范圍也最寬，反射率最好。D鈦白粉粒徑分布最窄，反射率最低。

　　（2）鈦白粉含量對涂料隔熱性能的影響。

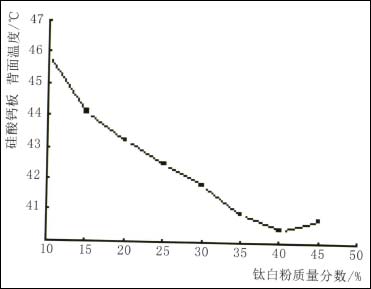

　　選擇反射率較高的C種鈦白粉為顏料，質量分數取值10%、15%、20%、25%、30%、35%、40%、45%、50%依次遞增，涂料隔熱效果如圖5所示。

　　隨著二氧化鈦在涂料中含量的逐漸增加，涂層反射率逐漸提高。這是由于涂層中二氧化鈦顆粒間由樹脂構成的空隙不斷減小，從而使熱輻射更難透過這些樹脂向涂層內部傳播，涂層散射能力不斷增強，鈦白粉質量分數在35%~45%范圍內，涂層隔熱效果較好，上下表面溫差為9.2℃，且反射率達到95%。

　　（3）空心玻璃微珠及膨脹蛭石對涂層隔熱性能影響。空心玻璃微珠具有中空結構，內部空氣具有很低的傳熱系數，具有良好的隔熱作用，因此，常用作隔熱層用的主填料。試驗中選取質量分數40%的鈦白粉，采用四種不同粒徑的空心微珠分別為：A（40~100μm）、B（20~85μm）、C（20~50μm）、D（10~3oμm），并按2:1:2:3比例添加。空心微珠質量分數分別選取樹脂的60%、70%、80%、90%、100%，測涂料隔熱效果。

　　不同粒徑的空心微珠在涂層內部形成一道隔熱屏障，當空心微珠量較少時，熱屏障較薄容易被燈光照透，發生熱傳透效應，隔熱效果甚微。隨著空心微珠量的增加，熱屏障作用越發顯著，能有效的降低對流傳熱能力，隔熱效果明顯增強，當質量分數達到60%~70%時，涂層隔熱效果最好，涂層的隔熱溫度能達到13.9℃。

　　但是隨著空心微珠用量的增加，涂料體系不易分散，需要大量的溶劑，涂膜固化后很脆，柔韌性也較差，所以綜合各項指標，當質量分數為70%合適。

　　鈦白粉加入樹脂的40%,玻璃微珠加入樹脂的70%，膨脹蛭石分別加入樹脂的10%、15%、20%、25%、30%,攪拌均勻制備厚度2mm涂層。試驗結果顯示，隨著膨脹蛭石加入量的增加，涂層隔熱溫度先增加后減小，膨脹蛭石加入量為20%時，涂層的隔熱溫度最高達到14.9℃，說明粒徑小的膨脹蛭石剛好完全填充了玻璃微珠之間的縫隙，加入量少，沒有很好的填充縫隙，加入量大，不僅填充縫隙，還可能增大了玻璃微珠之間的距離，減弱了涂層的隔熱效果，所以膨脹蛭石的最佳加入量為20%。

　　（4）涂層厚度對隔熱性能的影響。

　　涂層的厚度對涂層反射隔熱性能影響很大，如果涂層厚度較薄，入射光線就有可能透過涂層，造成熱傳透效應，熱量被涂層所覆蓋基材吸收，從而起不到反射隔熱的作用；當涂層厚度超過一定值時，散射光線在涂層內部的散射光程增長，加大了涂層對能量的吸收，反而降低了涂層的反射隔熱性能，綜合各因素考慮，涂層厚度2mm合適。

 4/5   首頁 上一頁 2 3 4 5 下一頁 尾頁
