（2）防腐填料用量對防腐性能的影響。

　　涂料中填料的含量直接影響到涂層的防腐效果，為確定防腐填料的最佳加入量，磷酸鋅與三聚磷酸鋁配比為6：4，防腐填料質量分數分別選取樹脂的20%、30%、40%、50%、60%、70%、80%依次遞增，所制備涂料涂在馬口鐵片和鋼板上，完全固化之后測其機械性能和防腐性能。其結果如表2所示。

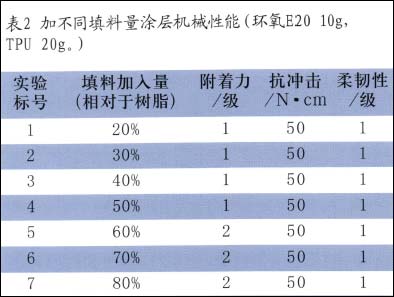

　　表2  加不同填料量涂層機械性能（環氧E2010g，TPU20g。）

　　結果顯示，防腐填料加入量的多少對涂層性能影響比較小。

　　不同填料加入量涂層阻抗隨浸泡時間變化，如圖4所示。

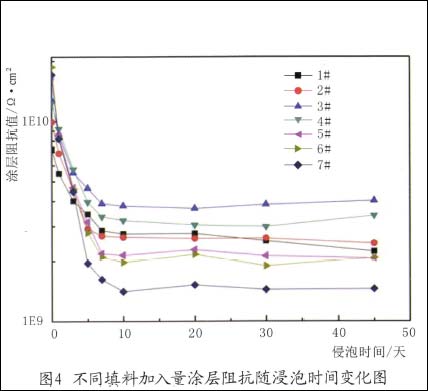

　　圖4  不同填料加入量涂層阻抗隨浸泡時間變化圖

　　從圖4可以看出，浸泡10天之后，涂層阻抗值基本保持穩定，而且隨著填料含量的增加，涂層的阻抗值先增大后減小，防腐填料的添加量為40%左右時，涂層的阻抗值最大，阻抗值穩定在3.8×109Ω·cm²左右，所以確定防腐填料的最佳添加量為40%。

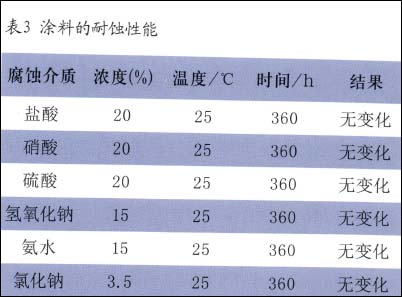

　　（3）防腐底漆耐蝕性能。為了檢測防腐底漆的耐蝕性能，將涂層浸泡于不同介質溶液中，觀察并記錄其變化，結果如表3所示。


 3/5   首頁 上一頁 1 2 3 4 5 下一頁 尾頁
