復合涂層的性能

　　（1）機械物理性能。

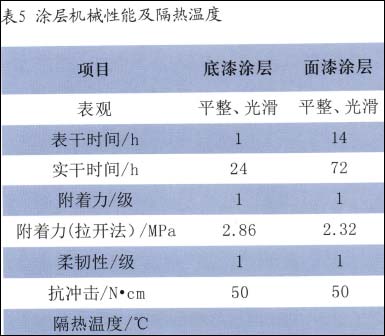

　　制備了底漆和面漆二層結構反射隔熱防腐涂層，其中底漆厚度為100μm，面漆厚度為2mm，其機械性能及隔熱溫度見表5。

　　（2）涂層防腐耐蝕性。

　　為了檢測防腐蝕涂層的耐蝕性能，在25℃下，將復合涂層浸泡于不同介質溶液中360h，結果顯示，復合涂層具有優異的耐蝕性能。

　　（3）涂層交流阻抗測試。

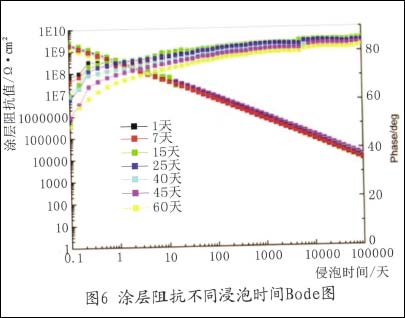

　　為了檢測復合涂層的抗滲透性，測定了涂層在3.5%NaCL溶液中，不同浸泡時間下的交流阻抗圖，結果如圖6所示。

　　從圖6可以看出，涂層阻抗值對頻率做的對數圖為一條斜線，相位角的變化范圍很小，這說明底漆涂層是一個電阻值很大的隔絕層，涂層阻抗隨浸泡時間變化趨勢如圖7所示。研究結果表明，隨著浸泡時間的增長，涂層阻抗值逐漸減小，7天后阻抗值基本穩定，浸泡60天涂層阻抗值仍達到6×109Ω·cm²，說明漆膜致密，具有很好的抗滲防腐性能。

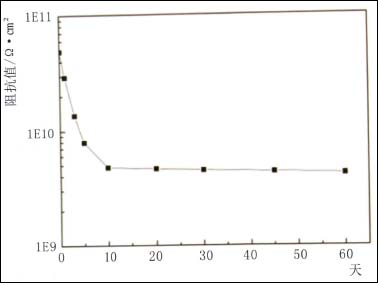

圖7  符合涂層電阻隨浸泡時間變化趨勢

　　結束語

　　采用磷酸鋅和三聚磷酸鋁配比為6:4的混合填料作為底漆的防腐填料，交流阻抗測試結果表明，混合填料用量為樹脂40%時，涂層具有較佳的抗滲性能和防腐性能。

　　顏填料的粒徑對涂料的反射率有很大的影響，金紅石型鈦白粉在0.2~1μm范圍內的分布越寬，涂料反射率越好。

　　多種粒徑的空心微珠相互填充，利用大粒徑空心微珠較大的中空結構小粒徑空心微珠填充間隙，能顯著提高涂料的反射隔熱效果。

　　采用底漆與面漆相結合可有效解決涂層的防腐、反射與隔熱性能。復合涂層的反射率達到94.5%，隔熱溫度達到15.1℃，并具有優異的機械性能和耐蝕性能。

 5/5   首頁 上一頁 3 4 5
