目前鋼結構重防腐涂裝施工畢竟還是以人工施工操作為主，在施工過程中，肯定會多多少少存在一些涂裝弊病，筆者對鋼結構重防腐涂裝中主要常見的涂裝弊病進行原因分析、處理以及預防措施探析。

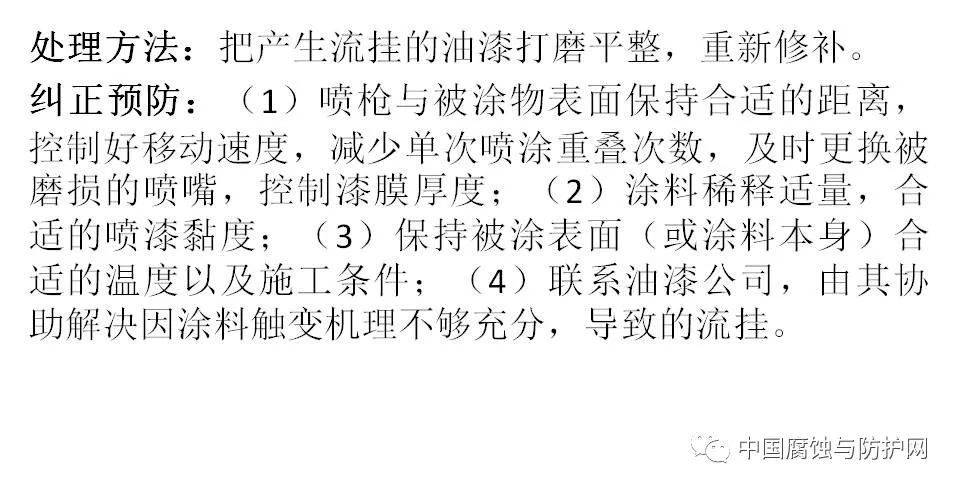

01 流掛

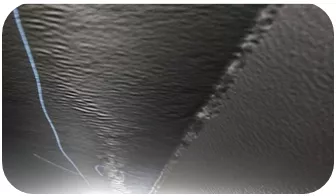

流掛

02 漏涂

主要產生原因：自檢不到位，員工缺少責任心。

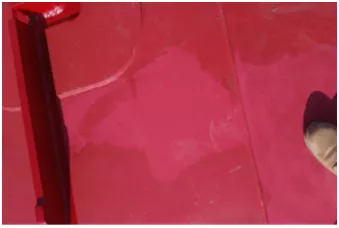

漏涂

處理方法：及時檢查，進行補涂。

糾正預防：加強員工質量意識教育，提高過程自檢能力。

03 明顯刷痕

主要產生原因：（1）：刷涂時，涂料黏度過大；（2）刷子毛過硬或者刷子被多次使用，已經磨損；（3）刷涂后，未及時抹平、修整到位；（4）被涂物表面溫度或者環境溫度過高，溶劑揮發速度太快；（5）涂料流平性能不佳。

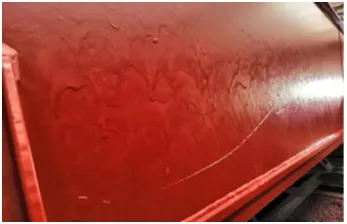

刷痕

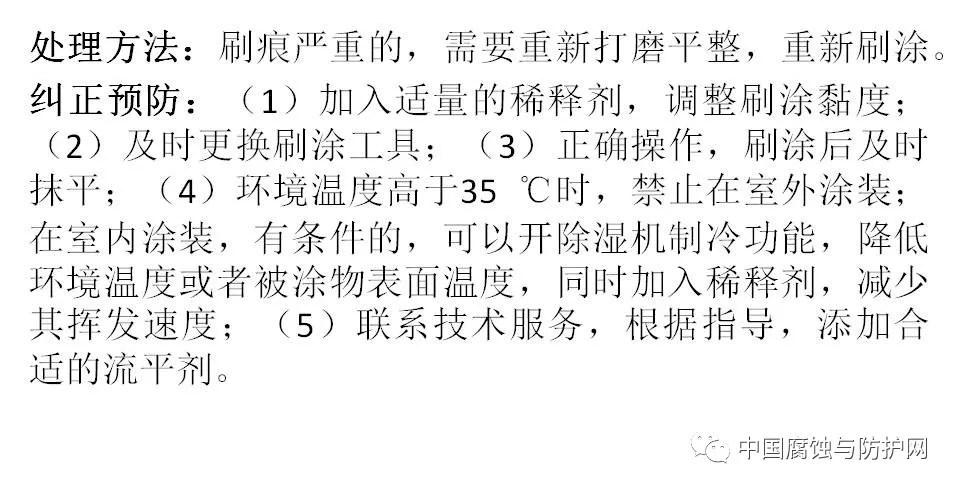

04 橘皮

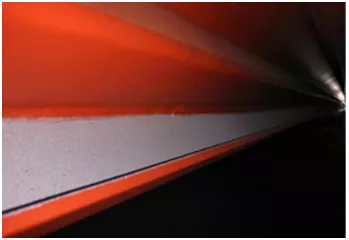

橘皮

05 涂層表面發白

主要產生原因：（1）相對濕度大，涂層沒有干透，雨、霧或者冷凝等水分沉積在未干透的涂層表面；（2）稀釋不當；（3）胺固化劑過多，使涂膜表面活化，與空氣中的水分反應，導致漆膜表面上顏色的改變和出現油狀的微光（胺白化）。

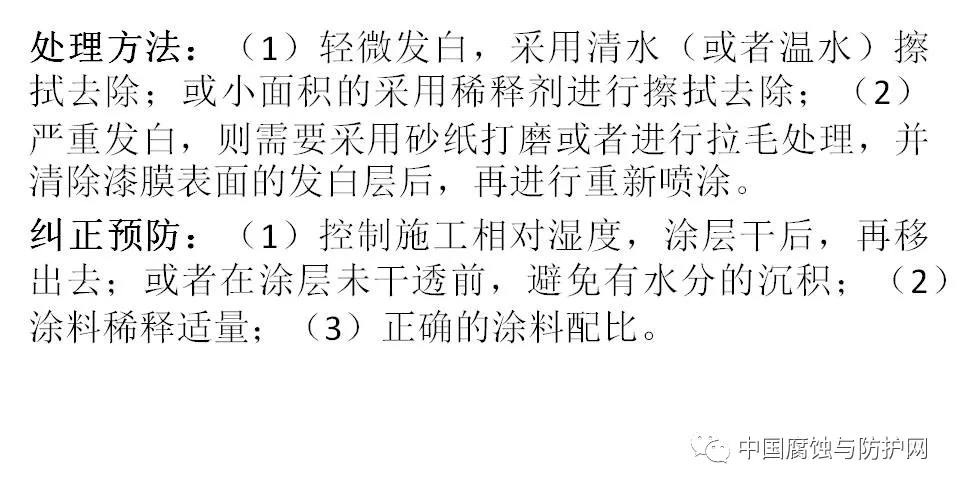

涂層表面發白

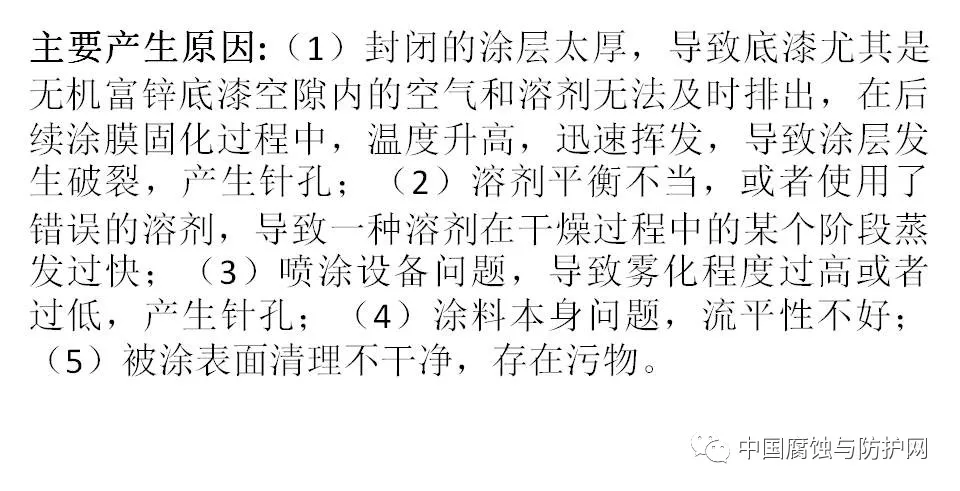

06 針孔

針孔

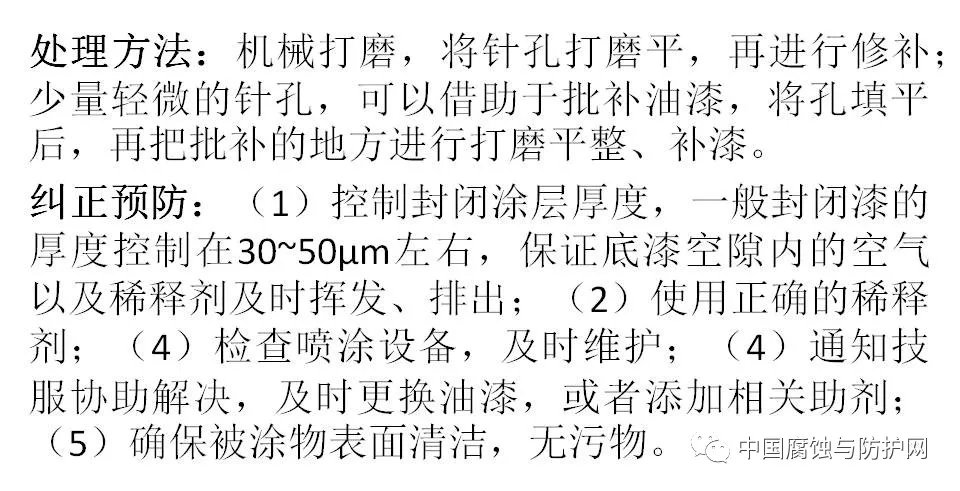

07 色差

主要產生原因：（1）噴漆設備或者使用的刷子（輥筒）殘留有未清洗干凈的油漆；（2）在油漆內加了不干凈的稀釋劑；（3）油漆用錯；或者固化劑與基料攪拌不充分；或者油漆稀釋過度；（4）同一種油漆，不同批號，油漆本身存在的色差。

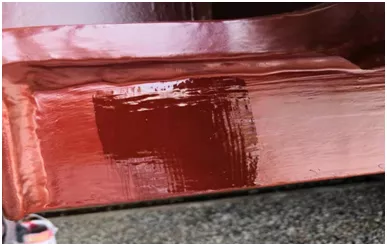

色差

處理方法：打砂紙、清潔，重新復涂。

糾正預防：（1）保證噴漆設備或刷子等工具清潔；（2）油漆調節黏度，需要加入正確的、干凈的稀釋劑；（3）正確的油漆、正確的配比與攪拌；（4）通知技術服務，協助處理。
