西北工業大學吳宏景團隊《AFM》: 一種柔韌、抗腐蝕的聚酰亞胺增強復合電磁波吸收薄膜

2022-01-05 16:18:50 作者：高分子科學前沿來源：高分子科學前沿分享至：

隨著5G技術的發展，依靠電磁波作為信息載體的智能電磁設備被廣泛應用于各個領域。然而，新時代的來臨是機遇也是挑戰。這些智能電磁設備在給我們帶來便利的同時也造成了很多難題。一方面，電磁波的存在會干擾某些超精密儀器的正常運行；而另一方面，長期暴露在電磁輻射下也會對人體自身的健康管理造成嚴重的威脅。因此，電磁波吸收材料（簡稱吸波材料）的發展具有重要的現實意義和經濟價值，它可以通過材料自身的耗散機制將電磁波轉換為熱等其他形式能量，從而消除電磁的負面效應。如今，研究人員已開發出種類繁多的粉末型吸波劑（例如碳材料，金屬氧化物，合金及其納米混合物），并表現出優異的性能。但是，上述研究粉末型吸收劑均受限于樣品形式，存在吸收損耗機理單一、團聚嚴重、機械性能差、成本高等問題，難以滿足當前應用環境對新型吸波材料“輕”“柔”“寬”“強”的要求，更無法應用于其它惡劣環境。

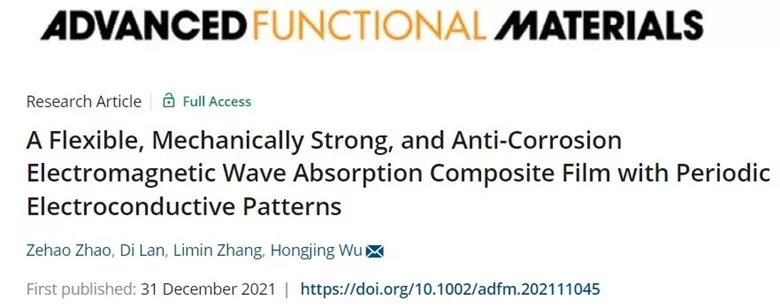

基于此，西北工業大學吳宏景課題組報道了一種具有周期性銅基損耗單元的聚酰亞胺（PI）增強復合薄膜，這些薄膜具有適用于特定應用的可調電磁性能和優異的環境適用性。一方面，這些周期性單元優化了薄膜在交變電磁場中的電場分布，造成了更強的電導損耗。另一方面，每個單元中Air@Cu2-xS的分級結構和豐富的異構界面也帶來了更強極化損耗和散射衰減。這種薄膜在X波段（8-12GHz）的吸波效率達到了391.43 %·mm-1，對電磁波形成了有效地吸收。并且，該薄膜在聚酰亞胺框架的增強下表現出優異的機械性能、熱傳導/散熱性能和環境穩定性，有望在精密儀器、武器裝備、海水抗腐蝕等領域得到廣泛的應用。相關工作以題為“A Flexible, Mechanically Strong, and Anti-Corrosion Electromagnetic Wave Absorption Composite Film with Periodic Electroconductive Patterns”發表在了《Advanced Functional Materials》上，對多功能高效吸波體的設計具有深遠的影響。

【具有周期性結構吸波薄膜的簡易制備】

Air@Cu2-xS@PI （ACP）薄膜的主要設計路線如下圖所示（圖1a）。在構建過程中，以含氟PI薄膜作為框架，并使用市售的銅網作為原材料和模板，通過表面活化、原位配位反應、硫化、浸膠、亞胺化、選擇性蝕刻等一系列操作，成功制備出具有周期性損耗單元的聚酰亞胺中空復合薄膜。化學結構表征證實聚酰亞胺框架在酸性刻蝕劑中可以保持長時間穩定，刻蝕后的薄膜繼承了聚酰亞胺柔韌的特性并由于氟離子的引入表現出一定的透明度（圖1b-d）。同時，由于聚酰亞胺框架的錨定作用，銅網本身的周期性方環結構在原位配位反應、硫化和蝕刻處理后也得以保留，經過有限元分析證明該結構在交變電磁場下對薄膜電場分布產生積極影響（圖2a, b）。通過控制硫化參數進一步優化了每個周期單元的微觀結構和組分，最終得到了由中空內核和多孔Cu2-xS（CuS, Cu9S5）外層組成的電磁波衰減單元（圖2c-g）。

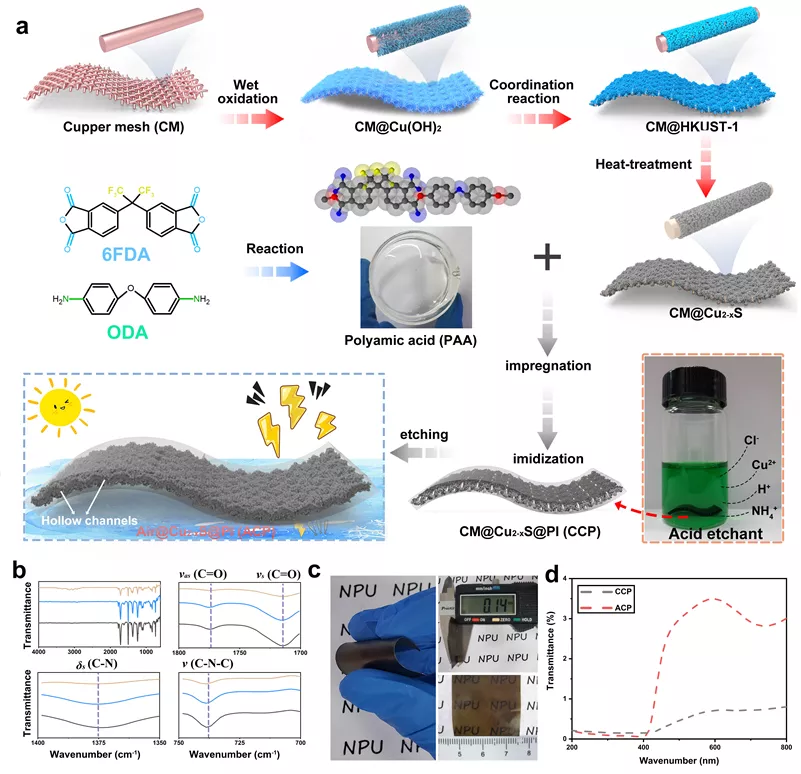

圖1. Air@Cu2-xS@PI（ACP）薄膜的制備示意圖及其化學結構和透明性表征（b-d）

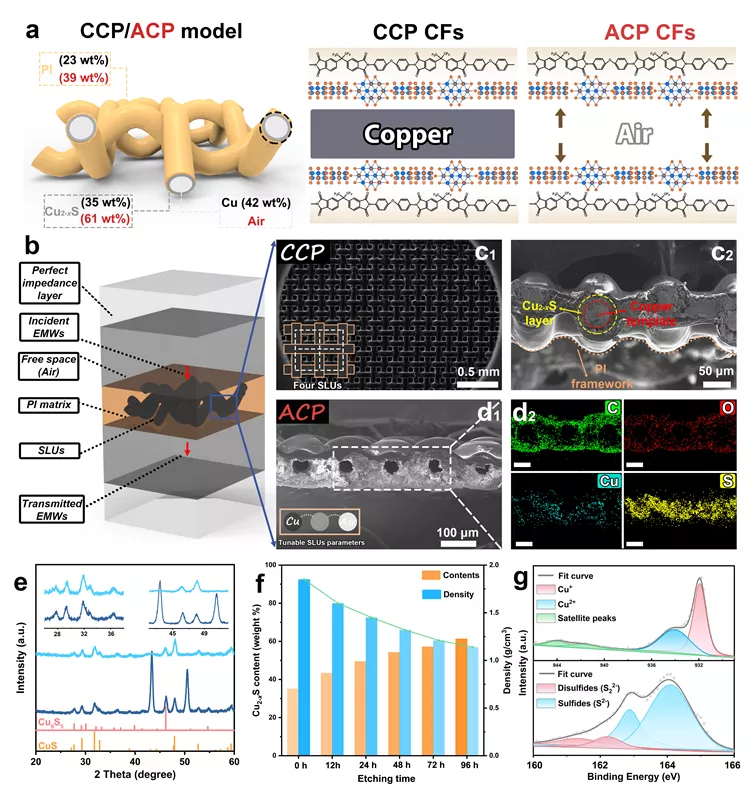

圖2. ACP薄膜的組分結構表征

【ACP薄膜的電磁波吸收性能】

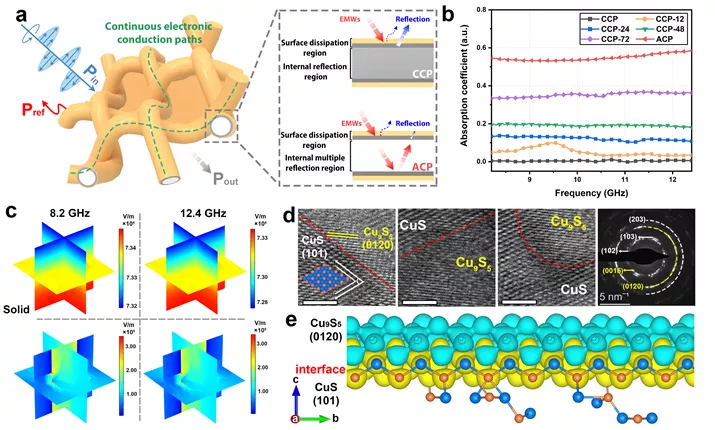

得益于這種周期性結構以及單個結構單元內部多樣的衰減機制，ACP薄膜表現出優異的電磁波吸收性能，在0.14 mm厚度下對電磁波造成了有效的衰減，吸收系數達到了391.43 %·mm-1（圖3a, b）。有限元分析結果證明，這種周期性結構的電場強度相比于無序?qū)φ諛悠吩鰪?qiáng)了3倍，并呈現出特定的空間分布，計算得到的功率損耗也證明了這種結構對電磁波衰減的增強效果（圖3c）。同時，根據密度泛函理論計算了單元內部Cu2-xS的差分電荷密度，結果表明電荷在CuS （101）/Cu9S5 （0120）異質結面存在重新分布和聚集，這在交變電磁場中會引發顯著的界面極化行為（圖3d, e）。
