緊固件是將兩個或者兩個以上的零件（或構(gòu)件）緊固連接成為一件整體時所采用的一類機(jī)械零件的總稱，因為工業(yè)生產(chǎn)中應(yīng)用廣泛，被稱為工業(yè)之米。緊固件品種規(guī)格繁多，性能用途各異，并且標(biāo)準(zhǔn)化，系列化，通用化的程度高。本文主要介紹碳鋼合金鋼緊固件的等級，選材等內(nèi)容。

1 鋼質(zhì)連接用螺栓性能等級分類：

鋼質(zhì)連接用螺栓性能等級分為 3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級，其中8.8級及以上螺栓材質(zhì)為低碳合金鋼或中碳鋼并經(jīng)熱處理（淬火、回火），通稱為高強(qiáng)度螺栓，8.8級以下（不含8.8級）通稱為普通螺栓。

螺栓性能等級標(biāo)號由兩部分?jǐn)?shù)字組成，分別表示螺栓材料的公稱抗拉強(qiáng)度值和屈強(qiáng)比值。例如，性能等級4.6級的螺栓，其含義是：

1、螺栓材質(zhì)公稱抗拉強(qiáng)度達(dá)400MPa級；

2、螺栓材質(zhì)的屈強(qiáng)比值為0.6;

3、螺栓材質(zhì)的公稱屈服強(qiáng)度達(dá) 400X0.6=240MPa級性能等級

4、10.9級高強(qiáng)度螺栓，其材料經(jīng)過熱處理后，能達(dá)到：

01、螺栓材質(zhì)公稱抗拉強(qiáng)度達(dá) 1000MPa 級；

02、螺栓材質(zhì)的屈強(qiáng)比值為0.9;

03、螺栓材質(zhì)的公稱屈服強(qiáng)度達(dá) 1000X0.9=900MPa級

2 碳鋼和合金鋼的化學(xué)成份特征：

1.碳鋼。我們以碳鋼料中碳的含量區(qū)分低碳鋼，中碳鋼和高碳鋼以及合金鋼。

①低碳鋼C%≤0.25% 國內(nèi)通常稱為A3鋼。國外基本稱為1008，1015，1018，1022等。主要用于4.8級螺栓及4級螺母、小螺絲等無硬度要求的產(chǎn)品。（注：鉆尾釘主要用1022材料。）

②中碳鋼0.25%<C%≤0.45%  國內(nèi)通常稱為35號、45號鋼，國外基本稱為1035，CH38F，1039，40ACR等。主要用于8級螺母、8.8級螺栓及8.8級內(nèi)六角產(chǎn)品。

 ③高碳鋼C%>0.45%。目前市場上基本沒使用

2.合金鋼：在普碳鋼中加入合金元素，增加鋼材的一些特殊性能：如35、40鉻鉬、SCM435，10B38。常選用SCM435鉻鉬合金鋼，主要成分有C、Si、Mn、P、S、Cr、Mo。

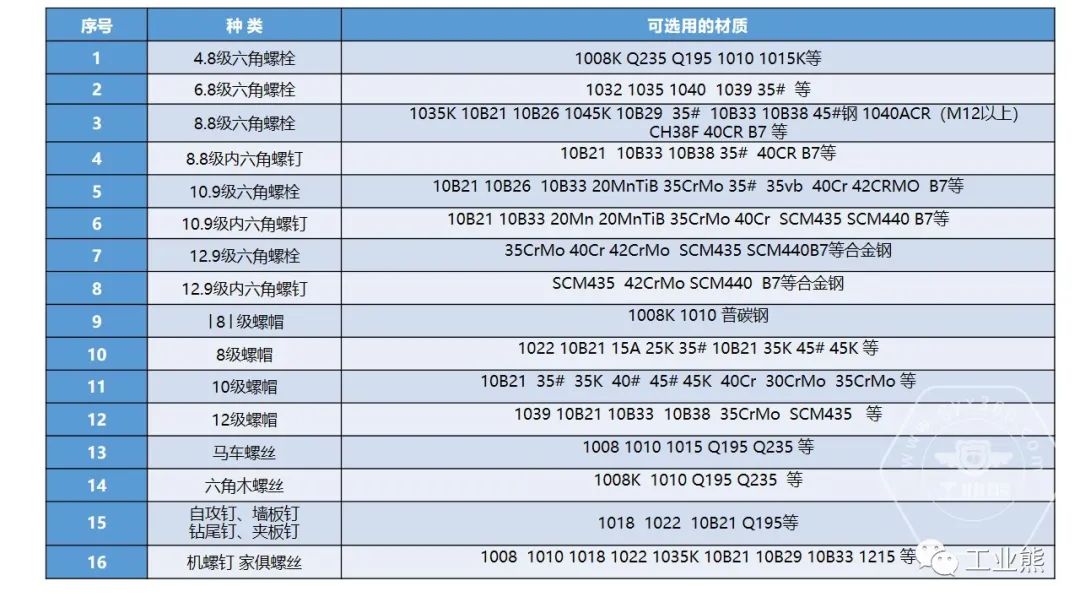

常用鋼質(zhì)連接用螺栓性能選用材料一覽表：

3 材料中各類元素對鋼的性質(zhì)的影響：

1、碳（C）：提高鋼件強(qiáng)度，尤其是其熱處理性能，但隨著含碳量的增加，塑性和韌性下降，并會影響到鋼件的冷鐓性能及焊接性能。

2、錳（Mn）：提高鋼件強(qiáng)度，并在一定程度上提高可淬性。即在淬火時增加了淬硬滲入的強(qiáng)度，錳還能改進(jìn)表面質(zhì)量，但是太多的錳對延展性和可焊性不利。并會影響電鍍時鍍層的控制。

3、鎳（Ni）：提高鋼件強(qiáng)度，改善低溫下的韌性，提高耐大氣腐蝕能力，并可保證穩(wěn)定的熱處理效果，減小氫脆的作用。

4、鉻（Cr）：能提高可淬性，改善耐磨性，提高耐腐蝕能力，并有利于高溫下保持強(qiáng)度。

5、鉬（Mo）：能幫助控制可淬性，降低鋼對回火脆性的敏感性，對提高高溫下的抗拉強(qiáng)度有很大影響。

6、硼（B）：能提高可淬性，并且有助于使低碳鋼對熱處理產(chǎn)生預(yù)期的反應(yīng)。

7、礬（V）：細(xì)化奧氏體晶粒，改善韌性。

8、硅（Si）：保證鋼件的強(qiáng)度，適當(dāng)?shù)暮靠梢愿纳其摷苄院晚g性。

4 螺栓選材選材的基本原則包括：

1、材料化學(xué)成分符合GB/T 3098.1中規(guī)定的緊固件各性能等級用鋼的化學(xué)成分極限要求。

2、充分考慮材料的加工性能，根據(jù)加工方式的不同選擇冷鐓性能良好的的材料或易切削材料。

3、高強(qiáng)度螺栓需綜合考慮到材料的冶金質(zhì)量、包括含氧量、夾雜物和帶狀組織等，保證細(xì)晶粒的均勻的原始組織。

4、高強(qiáng)度螺栓還需保證材料熱處理生產(chǎn)過程中的性能包括淬透性、淬硬性、變形量、脫碳傾向等。

5、具有生產(chǎn)經(jīng)濟(jì)性，在保證性能需求的前提下綜合考慮材料價格、采購難度、加工成本等。
