{首页主词},&

在耐點蝕性能方面SS316比SS304好!

2022-01-19 13:22:19 作者：工業小南點來源：工業小南點分享至：

SS304奧氏體不銹鋼管道點蝕泄漏失效案例

一、失效現象

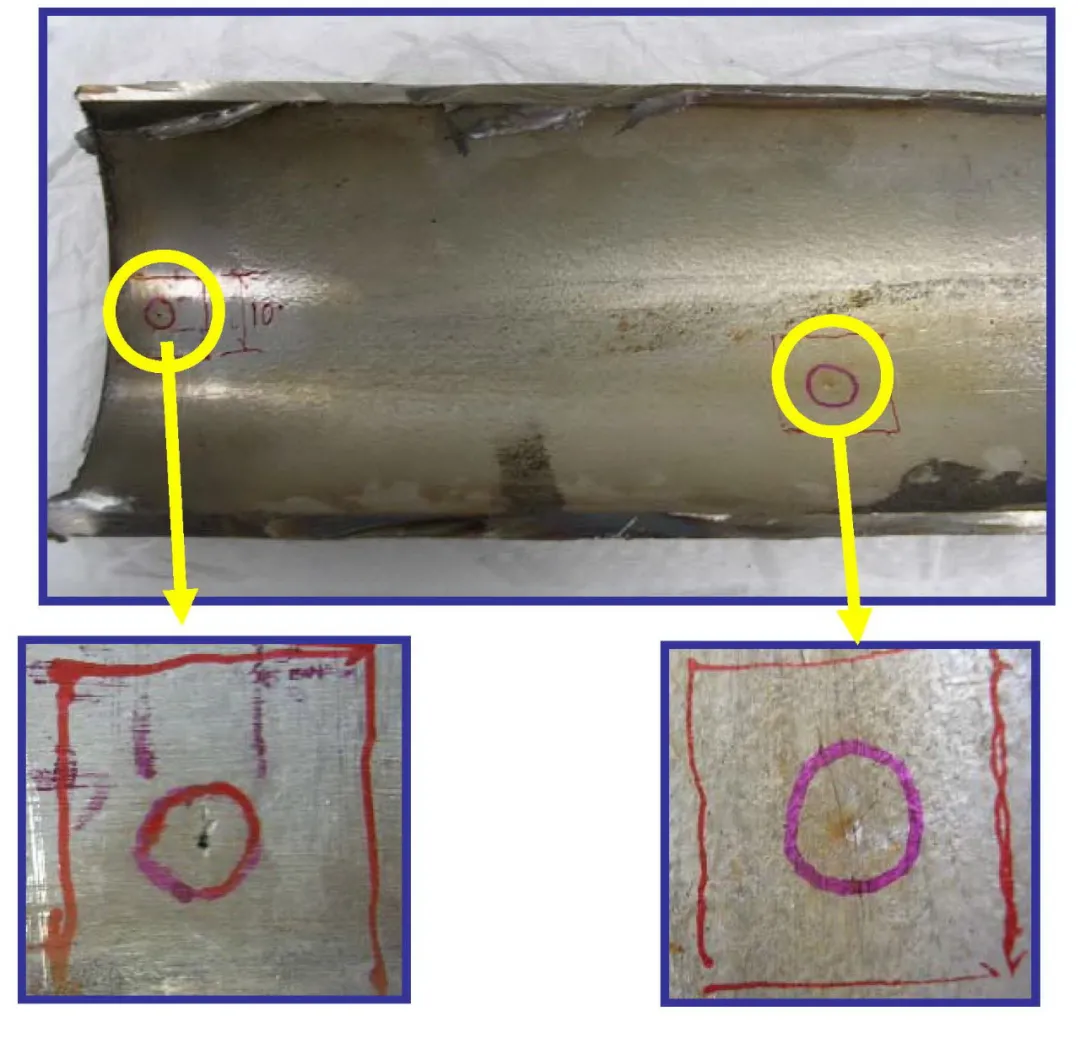

某真空泵的密封管線發生泄漏。檢查在管道正下方6點鐘位置發現一個針孔處泄漏；進行焊接維修后進行水壓試驗期間，在5點鐘位置的第一個泄漏點上游約150mm處檢測到另一個針孔泄漏點。剖開管道徹底檢查時，確認是兩個小的穿透型小孔。如下圖所示：

二、技術分析

SS304是用于抵抗普通水蝕的常用材料，但對點蝕沒有良好的抵抗力。點蝕是一種局部腐蝕，可以使不銹鋼局部腐蝕穿透，而對整個結構的重量損失幾乎可以忽略不計。點蝕與鈍化膜的局部不連續有關。它可能是機械缺陷，例如夾雜物或表面損壞，也可能是薄膜的局部化學擊穿。

氯化物對SS304材料鈍化膜是一種非常有害的化學物質。一旦發生點蝕，就會變成一個縫隙；一旦開始了點蝕，就會通過自催化過程繼續增長。

對該管道的水質進行了測試，測試檢測到Cl離子且pH值低。由于工藝原因，在此泄漏位置處積累了含氯化物的水，從而為點蝕的產生和擴散提供了恰當的條件。腐蝕針孔均位于管道底部5-6點鐘的方位，這表明水在此失效中起著重要作用。金屬表面的凹坑也可能是材料中的原始缺陷（夾雜物或機械表面損壞）。

三、改進措施

1.配管應避免泵的密封管線存在低點或低流速區域，以防止積水。工藝操作應避免管道不流動。

2.工藝應使流體中的氯含量盡可能低，以免發生點蝕，并確保pH> 2以防止SS304發生水酸性腐蝕。

3. 在耐點蝕性能方面，SS316比SS304好。

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。

官方微信

文章推薦

點擊排行
