&

中溫相變儲熱領(lǐng)域新進(jìn)展：相變微膠囊解決金屬融化后的泄漏腐蝕問題

2021-08-06 13:57:57 作者：銹所201 來源：中國礦業(yè)大學(xué)新聞網(wǎng) 電力學(xué)院分享至：

以金屬作為固-液相變材料（PCMs）一直以來都是相變儲熱領(lǐng)域的研究熱點(diǎn)之一。然而，由于在相變過程中易發(fā)生泄漏和腐蝕問題，金屬相變材料的應(yīng)用受到嚴(yán)重的限制。采用微膠囊封裝技術(shù)制備相變微膠囊，可以解決金屬融化后的泄漏和腐蝕問題，對促進(jìn)金屬相變儲熱技術(shù)的大規(guī)模應(yīng)用，具有重要意義。

目前，金屬相變材料的微膠囊化比較困難，技術(shù)還不成熟。近日，中國礦業(yè)大學(xué)電力學(xué)院朱春宇教授課題組通過簡單的水蒸汽/水煮自氧化、高溫?zé)嵫趸瘍刹教幚淼姆椒ǔ晒χ苽淞司哂泻?殼結(jié)構(gòu)的Sn@SnO2相變微膠囊。

兩步法處理過程包括：

1 水蒸汽/水煮預(yù)處理，在金屬顆粒表面形成SnO2·xH2O前驅(qū)體薄膜；

2 氧氣氣氛下熱氧化處理，進(jìn)一步生成穩(wěn)定、厚實的SnO2殼膜。

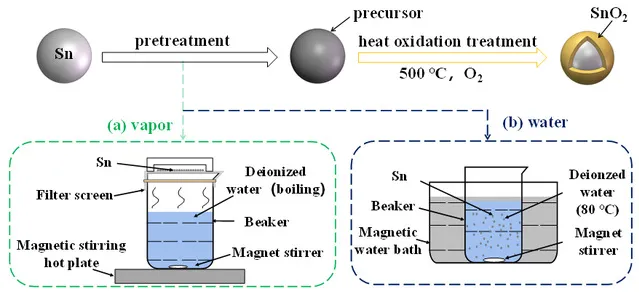

Sn@SnO2相變微膠囊的制備流程：（a）水蒸汽預(yù)處理，（b）水煮預(yù)處理

制得的Sn@SnO2相變微膠囊的相變溫度為~232℃，相變潛熱為~53J/g，并且具有優(yōu)異的熱循環(huán)穩(wěn)定性。在100次熔化-凝固后，其熱物性基本不變，核-殼結(jié)構(gòu)仍保持完好。這項研究為制備金屬相變微膠囊提供了可行的策略。

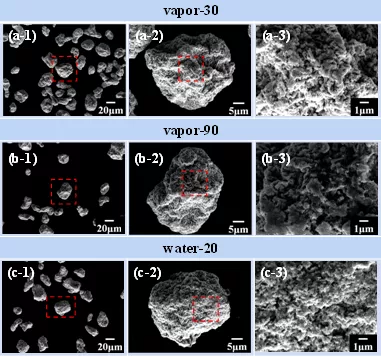

100次熔化-凝固循環(huán)后的掃描電鏡圖：（a） vapor-30, （b） vapor-90 and （c） water-20

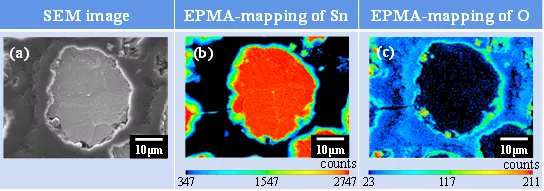

樣品water-20的100次熔化-凝固循環(huán)后的斷面的EPMA分析

相關(guān)研究以“Synthesis of Sn@SnO2 core-shell microcapsules by a self-oxidation strategy for medium temperature thermal storage”為題，在線發(fā)表于Chemical Engineering Journal 2021,420, 129906（影響因子：10.652）。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。
