<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 北科大《Acta Materialia》:新機制!硬質(zhì)涂層-金屬基體的疲勞裂紋萌生
    2021-08-03 13:36:20 作者:材料科學(xué)與工程 來源:材料科學(xué)與工程 分享至:

    傳統(tǒng)理論認為硬質(zhì)保護涂層可以通過提高金屬承載結(jié)構(gòu)的表面硬度和耐磨性來改善其機械性能。然而,大量的實驗表明,硬質(zhì)涂層在不同程度上降低了金屬基體的疲勞壽命,極大地限制了涂層的應(yīng)用。一般來說,疲勞裂紋萌生階段占整個疲勞壽命的90%以上,是承載結(jié)構(gòu)疲勞破壞的主要階段。因此,研究硬質(zhì)涂層如何影響韌性金屬基體的疲勞裂紋萌生機制,進而建立理論來緩解甚至消除這種現(xiàn)象是非常必要的。


    目前,硬質(zhì)涂層對金屬基體疲勞性能不利影響的機理主要基于“缺口效應(yīng)”模型。涂層一旦斷裂會在基體界面附近引起附加應(yīng)力集中,不可避免地加速疲勞裂紋的萌生過程。根據(jù)該模型,涂層斷裂不會改變疲勞裂紋源的位置,只是促進了疲勞裂紋萌生過程,沒有改變疲勞裂紋萌生機制。然而,基于該模型的一些實驗現(xiàn)象卻難以解釋。首先,涂層開裂引起基體疲勞斷口形貌的變化。例如,對于從基體內(nèi)部萌生的疲勞裂紋萌生源,涂層開裂導(dǎo)致疲勞裂紋萌生源位置由內(nèi)部向表面轉(zhuǎn)變,這被認為是加速基體疲勞失效的關(guān)鍵。這表明涂層開裂改變了疲勞裂紋萌生機制。其次,一些硬質(zhì)涂層對基體的疲勞性能有積極的影響。例如,具有較大殘余壓應(yīng)力和良好延展性的硬質(zhì)涂層可以提高基體的疲勞性能,即使它們在外加循環(huán)應(yīng)力下不可避免地已經(jīng)開裂并在基體上形成顯著的應(yīng)力集中。這說明“缺口效應(yīng)”模型雖然可以解釋一些已報道的實驗現(xiàn)象,但并不能揭示涂層開裂降低基體疲勞性能的本質(zhì)。因此,需要另一種新的模型來理解脆性涂層斷裂引起的金屬基體裂紋形核。


    北京科技大學(xué)北京材料基因工程高精尖創(chuàng)新中心的研究團隊通過物理氣相沉積的方法在鈦合金表面沉積硬質(zhì)涂層,利用拉-拉軸向疲勞測試方法研究了高、低循環(huán)應(yīng)力下硬質(zhì)涂層對鈦合金疲勞裂紋萌生機制的影響,并建立了“高應(yīng)力下膜致基體解理開裂+低應(yīng)力下基體滑移致涂層開裂”的硬質(zhì)涂層-韌性基體體系疲勞裂紋萌生新機制。研究成果以論文“Stress-sensitive fatigue crack initiation mechanisms of coated titanium alloy”發(fā)表在Acta Materialia。


    論文鏈接: https://doi.org/10.1016/j.actamat.2021.117179


    本研究選用的基體為TC4鈦合金,在沉積涂層之前對試樣進行嚴格的拋光,以去除試樣表面缺陷的影響。涂層厚度約為5?m,呈致密柱狀晶結(jié)構(gòu),拉-拉軸向疲勞測試應(yīng)力比為0.1,頻率R=60 Hz,正弦波形加載。


    疲勞測試結(jié)果顯示涂層降低了鈦合金的疲勞極限,而對疲勞裂紋源的觀察可以看到,鈦合金試樣的疲勞裂紋源呈現(xiàn)典型的亞表面無缺陷疲勞裂紋源特征,而高應(yīng)力下鍍膜試樣的疲勞裂紋源呈現(xiàn)從膜基界面向基體內(nèi)部擴展的河流狀花樣,這表明涂層開裂改變了基體的疲勞裂紋萌生機制,疲勞裂紋在界面處萌生,涂層裂紋未在界面處停止而滲透到基體中,涂層與基體之間的裂紋是連續(xù)的,涂層開裂主導(dǎo)的膜致基體解理開裂成為疲勞裂紋萌生的主要機制。低應(yīng)力下覆膜試樣的裂紋源呈現(xiàn)與基體材料疲勞裂紋源相似的亞表面無缺陷疲勞裂紋源特征,疲勞裂紋開始于次表面,涂層和基體中的裂紋是不連續(xù)的。基體滑移臺階導(dǎo)致涂層斷裂,在已被位錯堆積擠壓的脆性α相上形成附加應(yīng)力集中,加速了亞表面疲勞裂紋萌生。

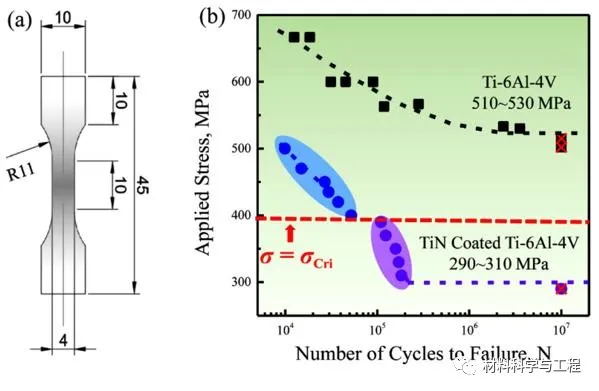

    圖1 (a)疲勞試樣尺寸及(b)拉-拉軸向疲勞測試結(jié)果:帶有涂層鈦合金基體疲勞極限應(yīng)力顯著下降并且在某臨界應(yīng)力附件出現(xiàn)裂紋形核機制不同


    圖2 不同循環(huán)應(yīng)力下的TiN-TC4試樣疲勞裂紋源形貌及位置統(tǒng)計結(jié)果:低于臨界應(yīng)力疲勞裂紋形核于界面附近的鈦合金基體中,高于臨界應(yīng)力裂紋形核于涂層/基體界面處

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 日本欧美亚洲综合久久久 | 色综合久久久久综合99 | 午夜少妇特级福利 | 在线播放免费精品 | 日韩欧美永久中文字幕视频 | 日本翁熄系列乱在线视频 |
