8種電機線圈失效原因的圖文分析
2019-09-17 09:11:59
作者：本網整理 來源：傳動在線
分享至：
當電機在不正常的工作狀態下（包括電方面，機械方面和環境方面等）電機線圈的壽命會嚴重縮水。導致風機線圈失效的原因有：缺相、短路、線圈接地、過載、轉子鎖死、電壓不平衡、電涌。以下是各種線圈失效的圖片，能幫助您正確辨別失效的原因（以4極電機為例）。

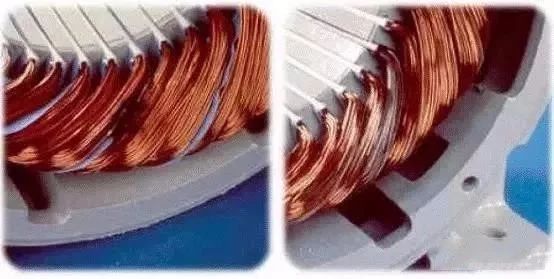

1新線圈圖片
2缺相
缺相就是電源的一相開路，主要原因為一相的保險絲熔斷，接觸器打開，或者一相電源線壞了。

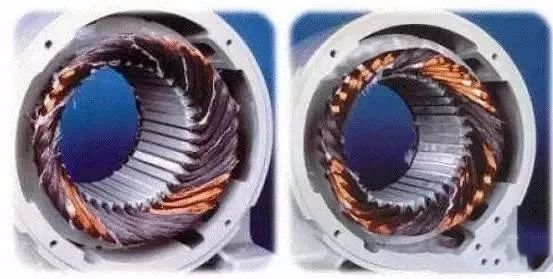

星型連接（Y型連接） 三角型連接上圖為4極電機缺相燒壞圖片，電機線圈對稱燒壞就是缺相燒壞，星形接法缺相燒的話，2極電機只有2組線圈是好的，4極電機對稱燒只有4組線圈是好；三角形連接缺相燒的話，2極電機對稱燒2組線圈，4極電機對稱燒4組線圈。
3短路
以下圖片說明電機失效是由污染物，磨損，振動等引起的。

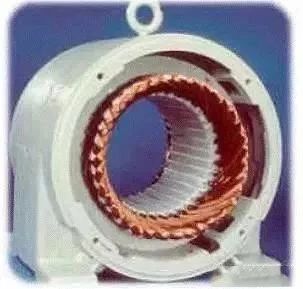

相間短路 匝間短路
4線圈接地
以下圖片說明電機失效是由污染物，磨損，振動等引起的。

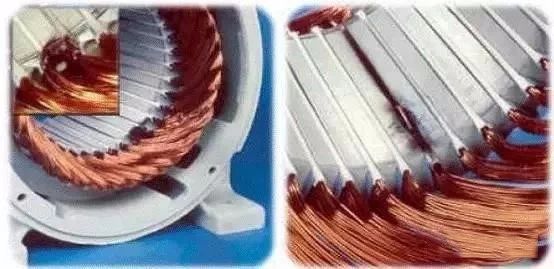

電機槽口擊穿 槽間擊穿
5過載
電機超負荷使用會引起電機過載。
注意：欠電壓和過電壓都會造成絕緣破壞，引起過載。
6轉子鎖死
這種情況會使電機大量發熱，很可能是由于電機頻繁啟動或者經常反轉造成。
7三相電壓不平均
電壓不平均會導致絕緣損壞，原因可能是電源不穩定，接線沒接好。
注意：百分之一的電壓不平均會導致電流百分之六到十的不平衡。
8電涌
下圖所示情況一般是由于電涌引起的。電涌可能由電網，雷電，電容等電設備引起。
