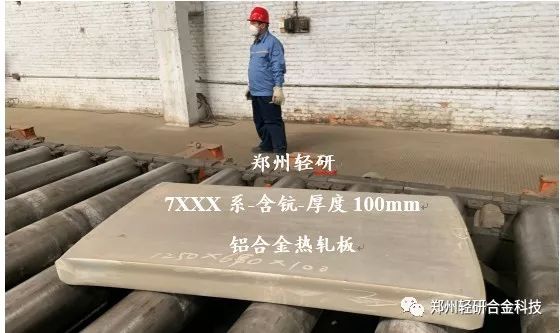

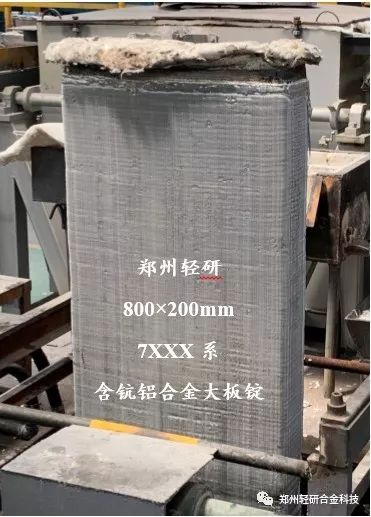

近日，鄭州輕研合金科技有限公司采用半連續鑄造成功制備出800×200mm的高強高韌7XXX系含鈧鋁合金大板錠，并通過多道次熱軋、冷軋，制備出厚度50~100mm熱軋板和2~10mm冷軋板產品。該產品的抗拉強度530~730MPa，伸長率12~16%，焊接性能優異，相較傳統7XXX高強鋁合金的性能有大幅度提升。

目前，鄭州輕研合金科技有限公司還在研究開發其它含鈧的高性能鋁合金，如Al-Mg-Sc系的5B70鋁合金，其耐腐蝕性和焊接性能優異，抗拉強度比普通Al-Mg系5083合金高30%以上；Al-Cu-Li-Sc系的1460鋁合金，密度2500kg/m3，抗拉強度550MPa，屈服強度490 MPa，在高強度鋁合金中是密度最低的。

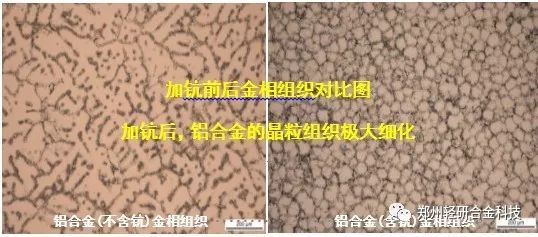

鈧是到目前為止對鋁合金最有效的變質劑，不僅能夠強烈地細化鋁合金的晶粒、提高再結晶溫度從而提高鋁合金的強度和韌性，而且能顯著改善鋁合金的可焊性、耐熱性、抗蝕性、熱穩定性和抗中子輻照損傷的作用。

鋁鈧合金材料具有重量輕、強度大、塑性高、耐高溫、耐腐蝕和焊接性好等優點，是繼鋁鋰合金之后新一代航天、航空、艦船用輕質結構材料。俄羅斯、烏克蘭、美國在含鈧的鋁合金研究與生產方面均取得了很大的成就，特別是俄羅斯，無論是在研究方面，還是在材料生產與應用方面均處在領軍地位，現已開發出5個系列40多個牌號的工業含鈧鋁合金。

含鈧鋁合金在航空工業中可作為飛機的結構材料，俄羅斯已用于米格-20，米格-29，圖-204客機和雅克-36直升機等的結構材料，還用擠壓異形材作為安東諾夫運輸機的機身縱梁材料；用含鈧鋁合金作為機身及機翼的蒙皮材料等，其可降低飛機重量，提高強度，從而增加了飛機運輸量和飛機速度。此外，含鈧鋁合金還用作大型負載焊制的優良結構材料和其它結構件，在船舶、航天工業、火箭、導彈、核能等高新技術領域內具有很好的應用前景。
