<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 燕山大學(xué)Nature Communications: 超高強度、熱穩(wěn)定、抗輻照納米晶鋼
    2018-12-27 11:54:19 作者:本網(wǎng)整理 來源:材料人 分享至:

        【引言】


        不銹鋼在汽車、建筑、核能等領(lǐng)域大量使用。2017年,全球不銹鋼及耐熱鋼總產(chǎn)量高達(dá)4808萬噸。然而,不銹鋼的強度偏低,通常為數(shù)百MPa。制備高強不銹鋼可節(jié)約大量能源、資源,進(jìn)一步可降低環(huán)境污染,具有重大的經(jīng)濟(jì)和社會效益。與普通的粗晶粒金屬相比,納米晶金屬更強、更抗輻照。然而,納米晶金屬的熱穩(wěn)定性通常較差,致使其高溫加工成型及應(yīng)用受到很大的限制。為了解決上述問題,燕山大學(xué)的沈同德教授團(tuán)隊與北京大學(xué)王宇鋼教授團(tuán)隊、南京理工大學(xué)沙鋼教授團(tuán)隊、美國普渡大學(xué)張星航教授團(tuán)隊、美國西北太平洋國家實驗室胡深洋研究員合作, 通過綜合運用稀土鑭元素的摻雜以及高溫高壓合成技術(shù),開發(fā)出納米晶/納米析出304L奧氏體鋼。該納米晶奧氏體鋼屈服強度高達(dá)2500 MPa, 遠(yuǎn)超粗晶304L奧氏體鋼約數(shù)百MPa的屈服強度。該納米鋼具有極高的熱穩(wěn)定性,800 oC /180小時保溫,無顯著晶粒長大。600 oC /108 dpa強輻照既無顯著晶粒長大,亦無任何腫脹。該納米鋼的超高熱穩(wěn)定性可歸因于鑭元素在晶界上的偏聚、高密度富鑭納米氧化物的析出,分別在熱力學(xué)、動力學(xué)方面穩(wěn)定化細(xì)小的納米晶粒。團(tuán)簇動力學(xué)模擬表明,納米鋼中大量的晶界作為缺陷捕獲陷阱,可大幅度降低穩(wěn)態(tài)空位濃度,進(jìn)而抑制輻照腫脹的發(fā)生。相關(guān)研究論文發(fā)表在國際知名學(xué)術(shù)期刊Nature Communications上(影響因子12.353)。


        【圖文導(dǎo)讀】

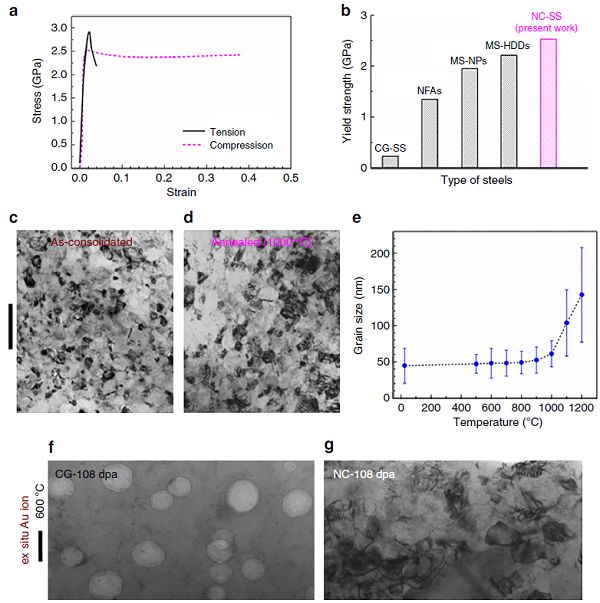

        圖1(a)納米晶鋼的壓縮、拉伸力學(xué)行為, (b) 納米晶鋼(NC-SS)與其它鋼種的屈服強度對比, (c-e) 納米鋼退火前后的晶粒尺寸, (f,g) 粗晶鋼、納米鋼輻照后的微結(jié)構(gòu)。





        圖1給出了納米鋼的力學(xué)性能、熱穩(wěn)定性、輻照性能。圖1(a)表明304L納米晶鋼在拉伸和壓縮變形時,屈服強度均高達(dá)2500 MPa。圖1(b)表明,304L納米晶鋼(NC-SS)屈服強度遠(yuǎn)超普通粗晶奧氏體鋼(CG-SS)的屈服強度,且高于納米結(jié)構(gòu)合金(NFAs)、納米析出馬氏體鋼(MS-NPs)、高位錯密度錳鋼(MS-HDDs)的屈服強度。圖1(c,d)電鏡照片(標(biāo)尺200 nm)表明,制備態(tài)的納米晶鋼平均晶粒尺寸約45 nm。經(jīng)1000 °C 退火1小時后,晶粒尺寸僅輕微長大到約60 nm。圖1(f,g)電鏡照片(標(biāo)尺50 nm)表明,經(jīng)600 °C下108 dpa劑量的金離子輻照后,粗晶奧氏體鋼高度腫脹,而納米晶奧氏體鋼既無腫脹,亦無顯著晶粒長大。

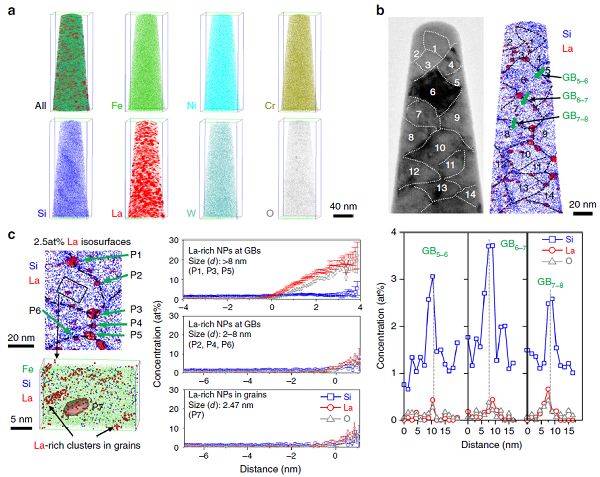

        圖2(a) 元素分布圖,  (b) 原子探針、電子顯微鏡偶聯(lián)技術(shù)表征,  (c) 不同尺度納米析出相的化學(xué)成分。





        圖2給出了納米晶鋼的原子探針、電子顯微鏡偶聯(lián)技術(shù)表征。納米晶鋼中La、Si、O元素分布不均(圖2a)。 La、Si、O元素偏聚在納米晶鋼晶粒邊界(圖2b)。圖2c表明,在納米晶鋼晶粒邊界上有大量的、較大的納米析出相,在納米晶鋼晶粒內(nèi)部有少量的、較小的納米析出相以及納米團(tuán)簇。納米析出及納米團(tuán)簇均富含La、Si、O元素。納米析出平均尺度約為5 nm,數(shù)量密度高達(dá)5 × 1023 m-3.

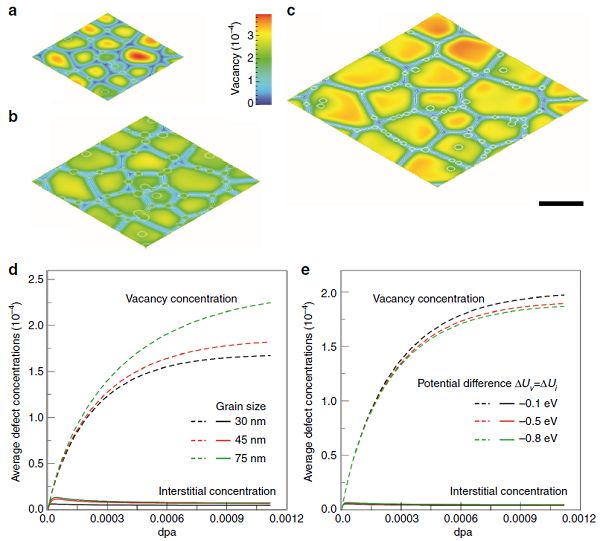

        圖3納米晶鋼晶粒尺寸分別為30 nm (a)、45 nm (b)、75 nm (c)時的穩(wěn)態(tài)空位濃度分布,標(biāo)尺50 nm。(d) 為晶粒尺寸對空位和間隙濃度變化的影響,(e)為納米析出與基體之間的共格程度對空位和間隙濃度變化的影響。模擬溫度500 °C,輻照劑量3.0 × 10?4 dpa s?1。





        圖3為利用團(tuán)簇動力學(xué)模擬納米晶鋼中晶粒尺寸和納米析出對輻照產(chǎn)生的空位及間隙濃度的影響。結(jié)果表明,(i) 晶粒尺寸越小,缺陷濃度越快達(dá)到穩(wěn)態(tài); (ii) 由于間隙比空位運動更快,因而更易被晶界及納米析出/基體相界面捕獲,平均間隙濃度遠(yuǎn)低于平均空位濃度; (iii) 晶粒尺寸越小,平均空位及間隙濃度越低。此外,圖3a–c 還表明,空位濃度呈不均勻分布,靠近晶界處的空位濃度遠(yuǎn)低于晶粒中心處的空位濃度??拷Ы缣幘哂休^低空位濃度的區(qū)域?qū)挾燃s為6–7 nm, 且該區(qū)域?qū)挾扰c晶粒尺寸無關(guān)。最高的穩(wěn)態(tài)空位濃度為3.5 × 10?4, 無包含20個以上缺陷的空位和間隙團(tuán)簇出現(xiàn),含2個缺陷的空位和間隙團(tuán)簇的濃度約為1024 m?3, 含6個缺陷的空位和間隙團(tuán)簇的濃度約為1012 m?3, 如此低的空位及空位團(tuán)簇濃度表明空洞形核難以發(fā)生。圖 3e 表明,晶粒尺寸為30 nm的納米晶鋼中,隨納米析出與基體之間共格程度的下降,平均空位濃度下降。


        【材料制備過程】


        使用304-L不銹鋼粉末及元素鑭粉末作為原料,原料配比為99 at%不銹鋼: 1 at% 鑭。粉末在手套箱中首先機械合金化24小時,然后使用六面頂壓機,在1000 °C、4 GPa壓力下保溫30分鐘壓制成型,獲得直徑約8-9 mm、高度10-12 mm的塊體納米晶鋼圓柱體樣品。


        研究工作得到了國家自然科學(xué)基金(11575114, 51571120)、國家磁約束聚變能研究項目(2015GB113000)、燕山大學(xué)高層次人才項目(005000201)的資助。


        文獻(xiàn)鏈接:https://doi.org/10.1038/s41467-018-07712-xCongcong Du, Shenbao Jin, Yuan Fang, Jin Li, Shenyang Hu, Tingting Yang, Ying Zhang, Jianyu Huang, Gang Sha, Yugang Wang, Zhongxia Shang, Xinghang Zhang, Baoru Sun, Shengwei Xin & Tongde Shen, Ultrastrong nanocrystalline steel with exceptional thermal stability and radiation tolerance, Nature Communications 9: 5389 (2018)



    更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài),我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org


    責(zé)任編輯:殷鵬飛






    《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
    投稿聯(lián)系:編輯部
    電話:010-62313558-806
    郵箱:fsfhzy666@163.com
    中國腐蝕與防護(hù)網(wǎng)官方 QQ群:140808414

    免責(zé)聲明:本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有,如果涉及侵權(quán),請第一時間聯(lián)系本網(wǎng)刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 亚洲午夜精品高潮影院 | 亚洲国产精品亚洲 | 亚洲欧美精品一区二区三区 | 日本乱偷中文字幕视频 | 亚洲欧洲精品一区二区三区 | 在线人成视频播放午夜福利网站 |
