在強(qiáng)腐蝕體系中，由于腐蝕劑消耗過快或腐蝕產(chǎn)物積累過多；或者在緩慢腐蝕的體系中，由于一些重要的微量組分濃度發(fā)生變化；或者為了模擬實(shí)際情況，考察腐蝕介質(zhì)和金屬材料間相對(duì)運(yùn)動(dòng)及充氣、去氣等對(duì)腐蝕的影響，要求試驗(yàn)過程中不斷更新溶液或使試樣/溶液界面產(chǎn)生相對(duì)運(yùn)動(dòng)。為此發(fā)展了多種動(dòng)態(tài)浸泡試驗(yàn)。

空泡腐蝕

       空泡腐蝕又稱空穴腐蝕或氣蝕，屬?zèng)_擊腐蝕的特殊形式。它是在液體與固體材料之間相對(duì)速度很高情況下發(fā)生的一種侵蝕形式。液體在高速流動(dòng)時(shí)，低壓區(qū)形成流體空泡，隨后迅速崩破，產(chǎn)生強(qiáng)烈沖擊波，壓力高達(dá)402MPa,足使金屬產(chǎn)生塑性形變，破壞金屬表面保護(hù)膜，促進(jìn)腐蝕。據(jù)推測(cè)，在一個(gè)微小低壓區(qū)，每秒鐘可能有200萬個(gè)空泡破滅。因此，空泡腐蝕結(jié)果會(huì)使金屬表面產(chǎn)生密集麻點(diǎn)。進(jìn)一步再擴(kuò)展成泡沫或海綿狀穴蝕，嚴(yán)重者深度可達(dá)20mm.

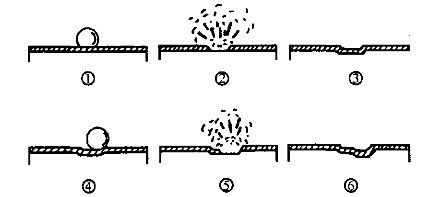

       圖1為空泡腐蝕產(chǎn)生點(diǎn)孔的機(jī)理過程。反應(yīng)步驟如下：①在保護(hù)膜上形成氣泡；②氣泡迅速破滅使表面膜破裂；③裸露金屬表面腐蝕并重新成膜；④同一點(diǎn)由于已形成臺(tái)階而更易形成氣泡；⑤氣泡再破滅和膜再破裂；⑥裸露金屬表面進(jìn)一步腐蝕并再次形成表面膜。這個(gè)過程反復(fù)進(jìn)行，結(jié)果產(chǎn)生麻點(diǎn)或深孔。

圖1  空泡腐蝕各步驟示意圖
