腐蝕百科|長輸天然氣管道完整性管理與管道腐蝕檢測技術

2021-09-07 13:27:42 作者：銹所201 來源：銹所201 分享至：

由于天然氣管道輸送距離較長，管道中途經過的環境具有復雜性，各方面的因素都可能對管道運輸產生影響，威脅管道安全，對國家和人民的生命財產安全帶來隱患。對天然氣管道完整性的管理是對天然氣管道進行全方位、系統化的管理，對安全隱患進行排查，避免安全事故的發生。管道在使用過程中，會發生不同程度的腐蝕損壞，工作人員需要對管道內外壁進行腐蝕檢測維修，保證管道的完整性。本文就長輸天然氣管道的完整性管理與管道腐蝕監測技術進行探討。

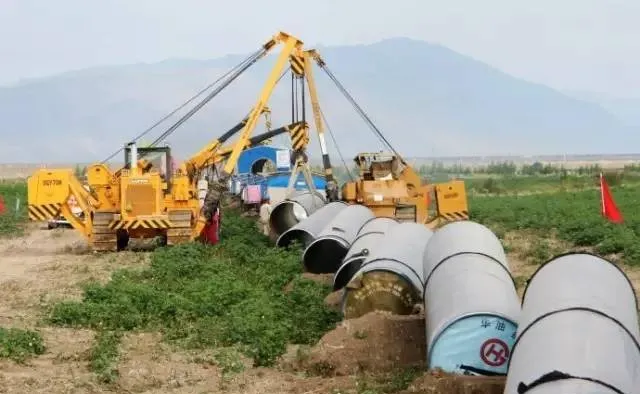

天然氣在經過開采處理，會通過礦場管道被運輸?shù)絻艋瘡S內，經過凈化處理后，通過長輸天然氣管道被輸送到城市中的管理企業中，應用于企業或者居民生活。從生產到使用過程中，天然氣都在密閉管道中運輸，長輸管道是連接氣體凈化處理廠與城市之間的輸氣管道，由于輸送距離較長，輸送過程要經過不同的地形地貌，對輸送管道的檢查維護是個考驗，如果管道發生泄漏，會對環境和人們的生命財產安全造成嚴重的傷害。對輸送管道進行完整性管理和管道腐蝕性檢測，可以排查安全隱患，減少事故的發生，是保證管道正常運行的重要措施。

長輸管道完整性管理

管道完整性是指管道處于一個安全可靠的工作狀態，工作人員可以采取措施避免管道發生事故。管道設計的壓力、施工、維修等各個環節都對管道的完整性存在影響。

管道的完整性管理是指管理部門要對使用中的管道進行風險因素的排查，并制定相應的控制方案，將管道可能引發事故的因素控制在可以接受的范圍內。管道的完整性管理，需要工作人員對管道進行定期檢測，進行風險評估并采取相應的措施降低事故發生的概率。

隨著管道使用時間的增加，管道在運行過程中會出現老化、腐蝕、機械損傷等情況，工作人員必須對管道進行檢測，保證管道的完整性。對管道的完整性管理主要包括以下內容：

01 建立健全的長輸管道完整性管理制度

對長輸管道的完整性管理措施進行明確的固定，制定出嚴格的管理規章制度，建立起成熟健全的長輸管道管理體系，對管道完整性進行長效的安全隱患排查機制，確保管道的風險等級控制在可以接受的程度，對存在安全隱患的管道，采取合理的應對措施，解決天然氣管道的安全風險。

02 安全隱患分析

對長輸管道系統進行分析，確定該管道完整性的影響因素，對存在隱患的問題采取必要的治理措施，保障管道的完整性。自然災害多發的區域，如泥石流等，會對管道造成碰撞或擠壓，造成管道的破裂、穿孔等，影響管道天然氣的正常輸送，所以針對地質條件惡劣，自然災害多發的區域，要對管道進行保護，制定應急措施解決災害帶來的安全隱患，保證管道安全運行。第三方的施工也會對管道造成破壞，由于施工單位沒有明確天然氣管道的存在，在施工中，對天然氣管道產生破壞，造成泄漏。如果不能及時處理，會造成巨大的安全事故，導致人身傷害甚至死亡。

03 建立長輸天然氣管道完整性數據庫

采用現代化的管理方法，對長輸管道的完整性數據進行檢測收集，錄入計算機數據庫中，通過數據管理系統對管道的運行參數進行統計分析，得出數據報表，為管道的完整性管理提供給依據，將輸氣管道腐蝕性的資料與生產數據庫相結合，對完整性進行研究，應用現代化的數據管理方式，提高完整性管理水平。

04 加強長輸管道的完整性管理

由于長輸天然氣管道建設以后，使用年限較長，所以要加強對施工質量的監控。在設計階段，要對輸氣站場和輸氣管道位置進行合理安排，保證施工質量，加強對管道系統的管理，減少事故發生的概率。建立長輸管道安全管理措施，對員工加強培訓，強化員工在管道維護中的操作技術，建立管道管理系統，對管道的運行狀況進行動態監控，對安全風險進行評估，制定應對策略，降低安全問題的發生概率，確保長輸管道系統的完整性。

管道腐蝕監測技術

就目前的技術來說，使用鋼制管道對天然氣進行輸送被認為是最安全的手段之一，但是隨著時間的推移，管道會出現腐蝕穿孔等缺陷，造成安全隱患。所以對管道進行腐蝕監測是保證輸送安全的重要手段。

管道腐蝕可以分為內、外腐蝕兩種，管道內腐蝕是指管道內傳輸介質的腐蝕性雜質對管道進行腐蝕，使管道產生坑蝕、鼓泡等，對管體內部產生破壞；管道外腐蝕主要是指管外防腐層剝落，造成管道與土壤接觸，土壤中的酸堿等對管道形成腐蝕。

01 管道內腐蝕檢測技術

管道內腐蝕檢測技術是利用清管器等無損檢測設備，對管內信息進行采集分析，通過對管體的逐級掃描，對管內腐蝕產生的缺陷進行檢測。管道內腐蝕檢測技術主要有以下幾種：

（1）漏磁法智能清管器

漏磁法智能清管器是當前應用時間較長、技術較為成熟的一種檢測設備，它可以檢測出由管道內外的腐蝕引起的管道壁的厚度變化和管壁的凹痕情況。

（2）渦流檢測技術

渦流檢測技術是利用電磁感應的原理，通過對管道壁內感生渦流的變化進行測定，評估定管壁的性能和有無腐蝕產生的缺陷。

（3）超聲波裂紋檢測儀

超聲波裂紋檢測儀是通過超聲波對管道壁內的因腐蝕產生的裂紋、氣孔等進行檢測和定位，對風險進行評估和診斷。

02 管道外腐蝕檢測技術

國內外對于管道外腐蝕檢測的技術方法很多，根據信號源的區別，可以分為直流和交流兩種，當下對于防腐層腐蝕狀況的檢測主要是通過對管道上方地面進行測量或者防腐層性能的測試來完成，下面介紹兩種常用的方法：

（1）多頻管中電流法

多頻管中電流法是以管中電流測試法為基礎，對埋地管道防護層的漏電情況進行檢測的技術，可以判斷管道的埋深和防腐蝕層整體的安全狀況，方便管道使用部門提供維護和維修。
