引 言

    航母作為大型水面艦船，結構復雜、艙室眾多、系統設備多樣，給腐蝕防控工作帶來諸多挑戰。如美國的“尼米茲”級航母排水量約10 萬噸，航母上存在大量需要防腐的表面和空間，包括170 多個內底艙室、400 多個甲板艙室和邊艙、220 多個通風室、30 多個機械艙室和尾軸隧底艙，此外還有超過4.6 萬平方米的干舷區域和約1.5 萬平方米的水下船體區域。部分艙室如內底/雙層底艙室只能在干船塢內進行防腐蝕維護。另外，航母上一些特殊區域面臨嚴苛的腐蝕環境，如飛行甲板是航母上艦載機起降作業的區域，除了面臨鹽霧腐蝕環境，還要經受艦載機起降時的沖擊。

    美國是世界上保有航母數量最多的國家。2008 年美國國防部維修會議發布數據顯示，2004 財年美軍有12 艘航母在役，平均每艘航母基地級維修的費用約為7 200 萬美元，其中與腐蝕相關的費用約為1 250 萬美元，占總維修費用比例高達17.3%。

    美國海軍采取多種腐蝕防控技術和相關措施以有效減低腐蝕對航母造成的不利影響，包括在一些部位選用耐腐蝕材料、開發新型防腐蝕涂層、利用電化學防腐技術、應用全艦腐蝕防控信息管理系統等。

    耐腐蝕材料技術

    與結構鋼等金屬材料相比，高分子基復合材料具有天然的耐腐蝕性能，而且不需要涂裝，可節約維護所耗費的人力和費用。近年來，美國海軍在航母的綜合桅桿、步橋、飛機升降機甲板欄桿、電箱等許多部位采用復合材料，達到減重目的的同時，提高了這些結構和部位的耐腐蝕能力。

    “布什”號航母的綜合桅桿

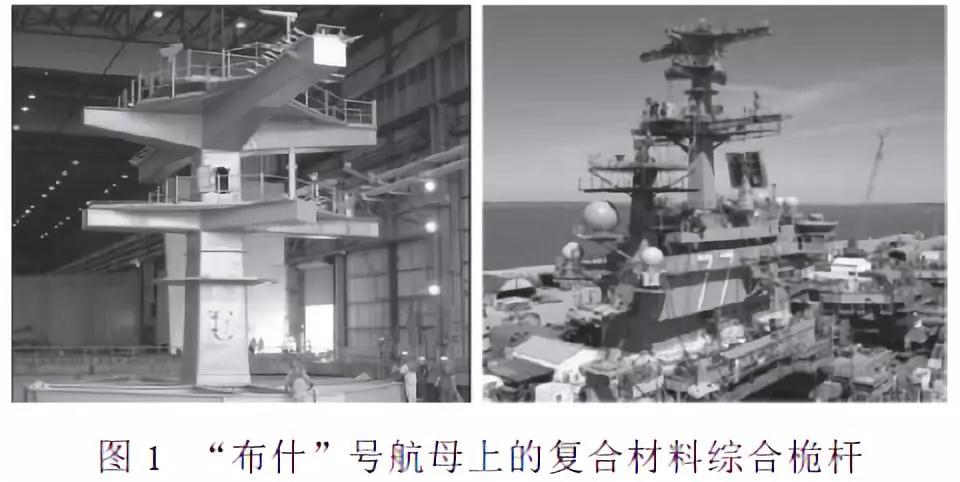

    2003 年，美國諾斯羅普·格魯曼公司計劃在“布什”號航母（CVN 77）上采用玻璃纖維增強復合材料替代金屬材料制造桅桿。“布什”號航母上有2 個桅桿，格魯曼公司選擇了其中較大的前置桅桿，采用復合材料制造桅桿的上半部分。該復合材料桅桿高約10.1 m、寬18.6 m、長10.1 m，2006 年成功安裝在“布什”號航母上，如圖1 所示。建造該桅桿共使用了27.4 t 復合材料。

    飛機升降機欄桿

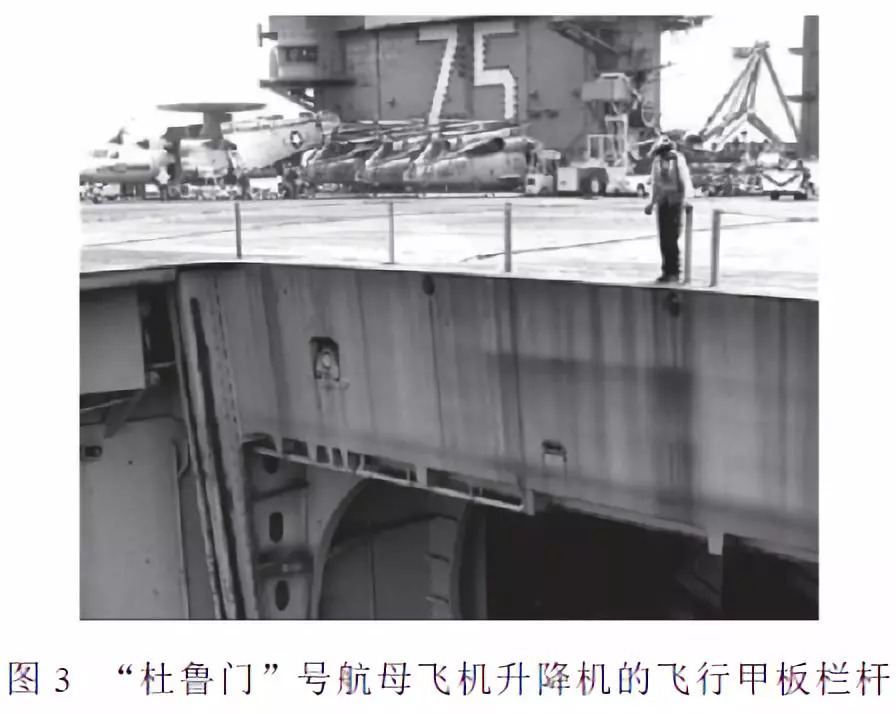

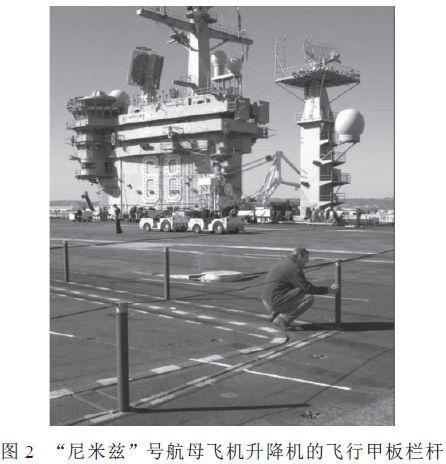

    美國航母上舷側飛機升降機的飛行甲板欄桿最初采用不銹鋼材料，但其容易被甲板上的車輛碰壞，并且存在異種金屬腐蝕問題。美國KaZak 公司研制了聚氨酯類復合材料欄桿替換原來的不銹鋼欄桿。應用該復合材料欄桿后，減少了腐蝕及其帶來的維護問題，欄桿的壽命由原來的3 年（不銹鋼欄桿）提高到5 年，且20 年全壽期費用僅為不銹鋼欄桿的10%。圖2 和圖3分別為“尼米茲”號航母（CVN 68）和“杜魯門”號航母（CVN 75）舷側飛機升降機上的復合材料欄桿。

    電箱

    2001 年前，美軍航母上的電器設備、指示燈、連接器等一直使用金屬材質的電箱，這些電箱的腐蝕及其維護曾被認為是航母維護的棘手問題。圖4 是美軍艦船上已遭腐蝕的金屬材料電箱。

    從2001 年開始美國海軍開始采用耐腐蝕性更好的復合材料電箱替代原來的金屬材料電箱。復合材料電箱本身不需要進行涂裝，可以大大節省維護金屬電箱所需的人力物力。盡管復合材料電箱的造價比金屬電箱高，但考慮到維修、涂裝、更換金屬電箱的花費，應用復合材料電箱的航母在30 年間預計可節約300萬美元。

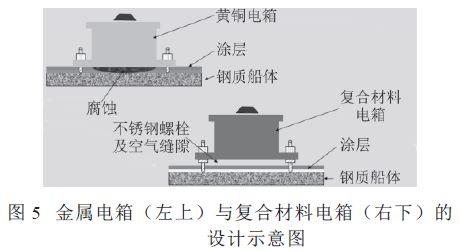

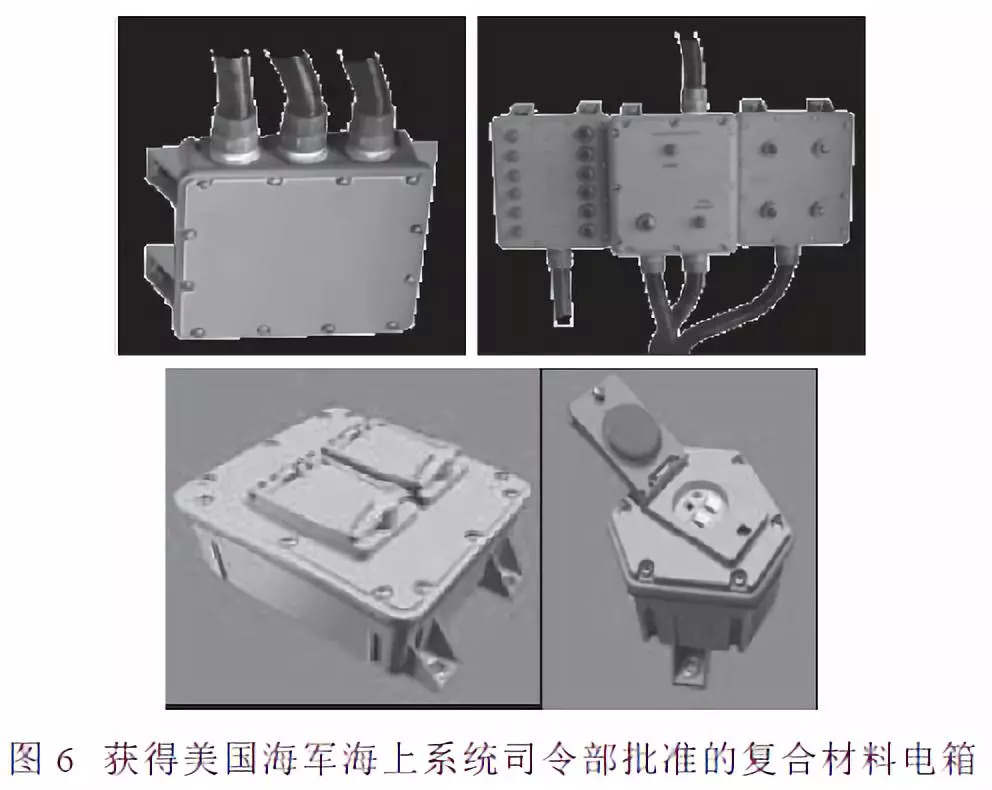

    據不完全統計， 美軍已經在“艾森豪威爾”號（CVN 69）、“羅斯福”號（CVN 71）、“華盛頓”號（CVN 73）航母上試用或安裝了復合材料電箱。圖5顯示了金屬電箱與復合材料電箱在設計方面的不同。圖6 為獲得美國海軍海上系統司令部認證的部分復合材料電箱。

    步橋

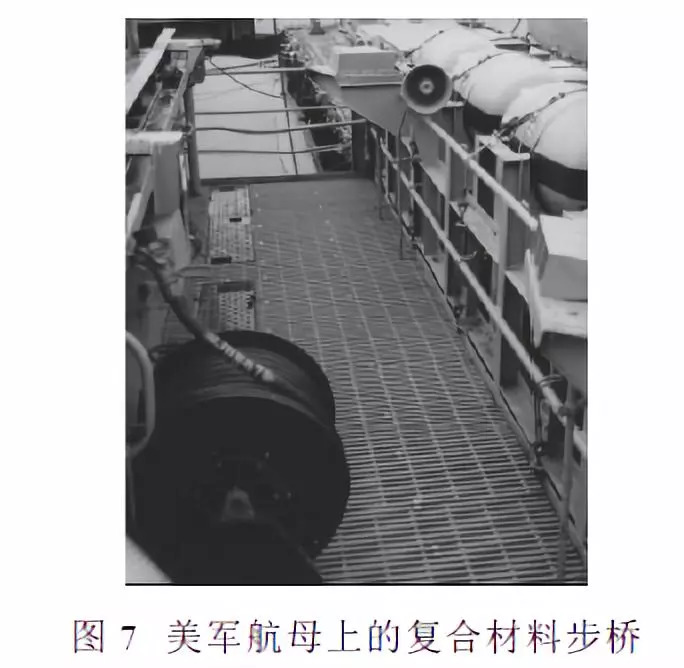

    美國海軍嘗試將復合材料應用到航母的步橋，如圖7 所示。將航母的步橋更換為復合材料后，不僅可減重45%，還大大減少了腐蝕維護工作量。

    防腐蝕涂層技術

    以高強度結構鋼、銅鎳合金等為代表的金屬材料是航母船體結構、管路、閥門等結構和部件的主要材料，而涂層防腐技術是目前金屬材料腐蝕防護的最重要手段，因此防腐蝕涂層技術在航母的腐蝕防護中發揮著關鍵作用。

    美國海軍對航母各重要部位使用的涂層都有嚴格的技術要求，對不同部位應用的表面處理工藝、涂層系統（底漆和面漆）、涂敷工藝有不同的要求，其中會引用到各種軍用和民用規范與標準。例如，《海軍艦船技術手冊》第631 章詳細規定了航母各個部位表面處理和涂裝要求。

    除了對現用涂層的涂裝工藝進行嚴格要求和質量把控外，美軍還非常重視防腐蝕涂層的技術更新，不斷研發航母新型涂層材料。航母飛行甲板防滑涂層不但具有優異的耐腐蝕性能，還要同時具備保護基底甲板、防滑、耐磨耐沖擊等多種功能，在所有航母涂層材料中技術含量最高。近年來，美軍研制了非晶態金屬涂層、高耐久性涂層、單層快干涂層等新型防滑涂層材料，并已在航母、兩棲艦等艦船上試用。

    非晶態金屬涂層

    美國國防高級研究計劃局（DARPA）牽頭開展了海軍先進非晶涂層（NAAC）項目。2008 年3 月，DARPA稱已研制出一種非晶態金屬基防滑涂料，具有優異的耐磨和防腐蝕性能。同時，研究人員開發出一種熱噴涂技術，可制備出帶有起伏紋理的非晶態金屬涂層，其摩擦系數高，耐磨損、抗沖擊、耐腐蝕性好，表現性能優于現有的高分子基防滑涂層。非晶態金屬基防滑涂層的優勢之一在于其無須頻繁更換，DARPA 的目標是將其使用壽命延長到整個艦艇的服役期。2009年，該項目開發的非晶態金屬涂層已經在幾艘試驗艦上開展了測試（見圖8），其中包括航母的飛行甲板。

    高耐久性涂層

    航母甲板目前廣泛使用的環氧樹脂基防滑涂層的平均使用壽命只有不超過18 個月，這些傳統涂層雖然初期耐腐蝕性較好，但一旦暴露在惡劣海況下，性能就會迅速下降，且由于其干燥慢和壽命短，使用起來十分不便，需要經常修補和更換。

    在美國海軍研究局和海軍海上系統司令部聯合資助下，海軍研究實驗室（NRL）開發出一種新型高耐久性防滑涂層。該涂層的使用壽命長達60 個月，遠高于現有涂層。在惡劣環境下更加耐用，摩擦力更大。

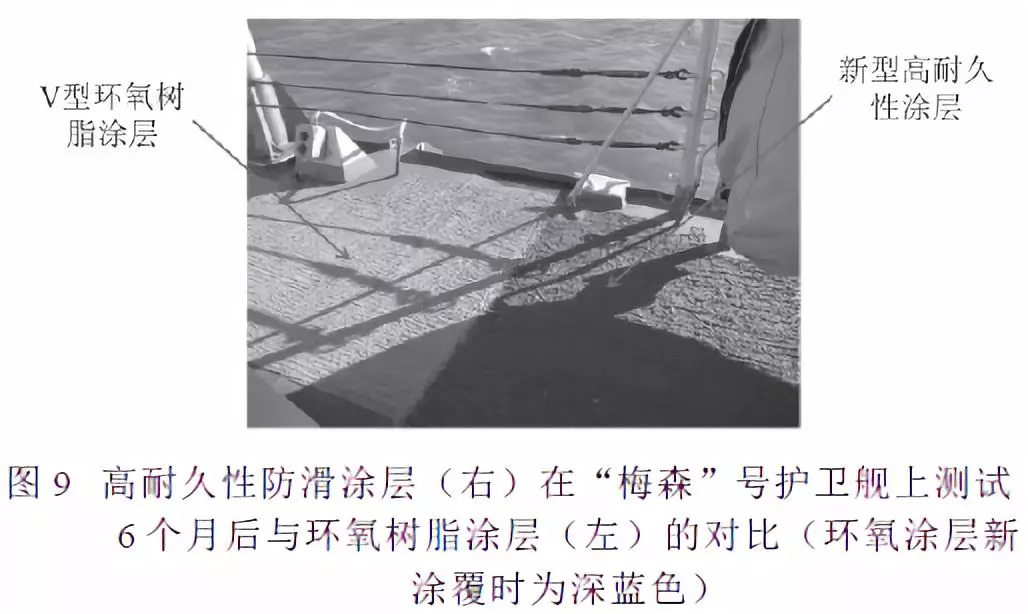

    在光照條件下不易粉化、褪色和開裂（見圖9）。施工更方便，可以輥涂或噴涂在底漆表面或直接涂覆于裸露金屬表面。固化時間只有24 h，施工周期變短。

    與傳統的環氧基涂層相比，新涂層的耐腐蝕性更強、色澤更加穩定，同時造價更低，而且使用壽命的延長將顯著降低涂層的使用成本。

    單層快干涂層

    美國現用軍標中規定的防滑涂層為多層涂料，分為底漆和防滑面漆。這種多層的涂料需要底漆干透后才能覆涂面漆，覆涂施工工時較長，而且用量較大。

    為此，美國魯拉公司（Luna Innovations，Inc）研發了單層快干涂層。與傳統的防滑涂層相比，魯拉公司的單層快干涂層有兩大優勢：一是施工時間短，由底漆和防滑面漆構成的傳統雙層防滑涂層，施工時間在24 h 以上，甚至長達72 h，但魯拉公司的單層快干涂層能夠在12 h內完全干燥固化。二是減重，以美國滿載排水量10 萬噸級的“尼米茲”級航母為例，飛行甲板和機庫甲板防滑涂層底漆的重量為5.4 t，應用魯拉公司的單層快干涂層，可減少這部分重量，有利于降低航母重心，提高穩性。

    電化學防腐蝕技術

    電化學保護是另一項重要的腐蝕防護技術，分為陰極保護和陽極保護。陰極保護方法較為簡便，且效果良好，是軍用艦船主要使用的電化學防腐技術。陰極保護又分為犧牲陽極的陰極保護法和外加電流陰極保護法（ICCP）。美軍現役航母均采用了外加電流陰極保護的電化學防腐技術。

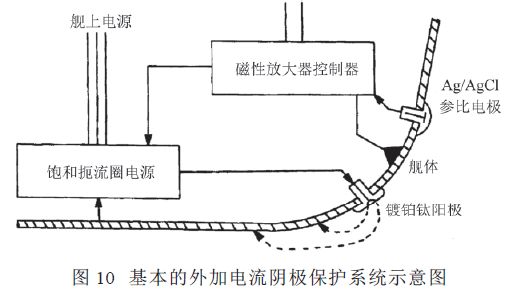

    美國海軍的外加電流陰極保護系統能自動控制外加電流，從而使船體電位達到相對于該系統Ag/AgCl海水參比電極的設定電位，基本的外加電流陰極保護系統如圖10 所示。外加電流陰極保護系統包括電源、控制器、陽極、參比電極、填料管、軸接地裝置、舵接地裝置（包括減搖裝置）、絕緣屏等。

    2006 年，美國海軍水面戰中心卡迪洛克分部對當時美軍在役和在建的13 艘航母的外加電流保護系統進行了現場評估，確認了各艘航母真實的系統狀態、陽極和參比電極的布置、電源和控制器之間的連接狀態等。

    表1 顯示了當時13 艘航母的ICCP 系統狀態，除當時最新的3 艘“尼米茲”級航母（CVN 75，CVN76，CVN 77）的ICCP 系統采用計算機控制器外，其余航母的ICCP 系統均使用模擬控制器。

    腐蝕防控管理技術

    腐蝕防控信息管理系統（CCIMS）是一個綜合管理航母等艦艇全壽期腐蝕評估、監檢測、防護和控制的信息管理系統。通過建立腐蝕防控信息數據庫，該系統可統籌管理各艘航母的腐蝕情況信息，海軍管理部門和部隊可通過此系統上傳、查看艦艇的腐蝕評估報告，分析并制定標準化的腐蝕防護及維修任務，并針對艦艇上不同系統設備的具體腐蝕狀況，制定詳細的全壽期腐蝕檢驗、控制和維修計劃。

    2006 年，美軍艦艇腐蝕防控信息管理系統基本開發完成，主要針對航母等艦艇的艙室/空艙涂層的腐蝕信息進行管理，不僅可以管理各艙室和空艙的腐蝕狀況，也用來監控通海閥門、舵、傳動裝置、通風室和艦載機彈射與回收系統的腐蝕狀況。

    美軍航母上應用的腐蝕防控信息管理系統的主要功能有：

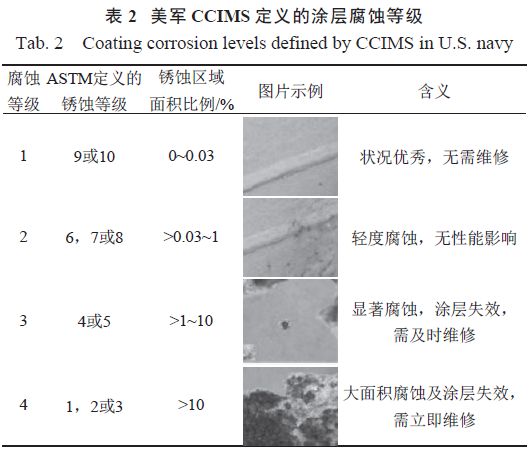

    1）將上傳的涂層腐蝕信息標準化，定義腐蝕程度等級，定義部件腐蝕失效條件等。表2 所列為美軍腐蝕防控信息管理系統定義的涂層腐蝕等級。

    2）上傳并管理航母各艙室和重點設備的腐蝕檢測報告，形成長期跟蹤、動態更新的航母腐蝕信息數據庫。航母各系統設備的腐蝕檢測報告里要記錄以下信息：檢測艦艇的名稱、類型，檢測系統設備的類型、編號、區域等基本信息；檢測人員、檢測日期、檢測原因等；檢測系統設備的涂層類型和涂裝方法；檢測系統設備的陰極腐蝕保護情況；檢測系統設備各區域的腐蝕狀況照片和涂層腐蝕等級；檢測系統設備的管道及其他區域的腐蝕狀況；檢測系統設備工作是否正常等。

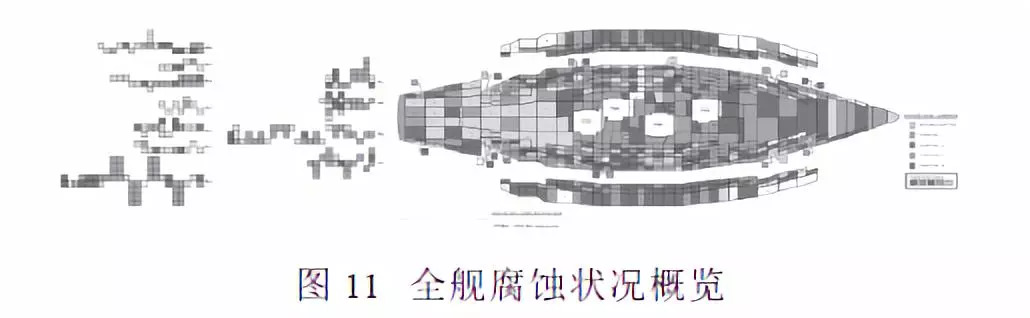

    3）基于數據庫信息實時查看并管理航母各部位腐蝕狀況。美軍航母腐蝕管理人員可查看該數據庫中任一次腐蝕監檢測報告，并可直觀了解航母整體腐蝕狀況，如圖11 所示。另外，通過建立的數據庫信息可查詢?nèi)我庖粋€監檢測系統設備的腐蝕情況，包括該系統設備的腐蝕程度發展趨勢、腐蝕防控成效等。

    4）查看、制定并實時更新腐蝕防控計劃。美軍航母腐蝕管理人員可根據各艙室和重點系統設備的腐蝕信息，制定詳細的腐蝕防控計劃，并通過系統聯網分配給相應負責人實施。另外，該系統可根據定義的腐蝕環境等信息，預測系統設備的腐蝕程度，具備自動評估、自動安排計劃的功能。該系統還可將成本與預算一并考慮，制定并推薦最優的腐蝕防控計劃。

    5）共享腐蝕防控信息，共享腐蝕失效案例。各艘航母的腐蝕管理人員除了能夠查看各自航母的腐蝕狀況外，還可共享其他艦艇的腐蝕防控報告和成果，實現信息共享。

    結 語

    本文從耐腐蝕材料技術、防腐蝕涂層技術、電化學防腐蝕技術、以及腐蝕防控管理技術4 個方面介紹了美軍航母腐蝕防控技術的研制與應用進展。
