寶鋼先進高強鋼近期開發和應用進展

2017-04-24 11:02:28 作者：本網整理來源：知網 分享至：

近年來全球經濟低迷，鋼鐵產能持續過量，但市場對高強鋼和先進高強鋼板的需求卻增長迅速。為提供先進材料，支持汽車制造業的發展，寶鋼不斷努力，持續開發了多種先進高強鋼產品及相關應用技術，包括第一代、第二代和第三代先進高強鋼。本文主要介紹了寶鋼先進高強鋼產品的設計概念、性能和相關應用，并進一步介紹了集成了寶鋼先進高強鋼和先進成形技術的輕量化概念白車身（BCB）。

1 前言

由于全球經濟衰退和鋼鐵產品的過量供給，中國鋼鐵市場正在加緊落實去產能政策。但不同于過量供給的鋼鐵產業，在過去數十年，中國汽車產量每年都大幅增長，并仍未達到發展的頂峰。

2015 年中國汽車產量超過2450 萬輛，連續七年位居世界第一。與此同時，汽車行業的燃油法規也愈加嚴格，到2020 年，中國乘用車燃料消耗量限值標準將是百公里5 升，2025 年百公里油耗進一步降至4 升。汽車產業的迅猛發展導致汽車用鋼需求量增長迅速，“節能減排、耐腐蝕和被動安全”性能要求的提高也使汽車鋼板的產品結構發生了很大變化。鍍鋅汽車板、高強汽車板、先進高強汽車板和熱沖壓汽車板近年來發展勢頭迅猛。

傳統高強鋼通過固溶強化、析出強化或晶粒細化來提高強度，而先進高強鋼則通過相變強化，其組織包括馬氏體、貝氏體和殘余奧氏體。先進高強鋼包括雙相鋼（DP 鋼）、相變誘導塑性鋼（TRIP鋼）、復相鋼（CP 鋼）、馬氏體鋼（MS 鋼）和孿晶誘導塑性鋼（TWIP 鋼），這些鋼種與傳統高強鋼相比，兼具強度和韌性，因此具有更高的碰撞能量吸收能力，在保證汽車減重的同時仍可以滿足安全性要求。

根據國際鋼協在過去20 年間所倡導的汽車輕量化項目，如超輕車身（ULSAB）、超輕覆蓋件（ULSAC）、超輕懸掛件（ULSAS）、超輕概念車項目（ULSAB-AVC）和未來鋼制汽車項目（FSV）的研究結果表明，先進高強鋼是汽車輕量化的主要材料。上述汽車輕量化的成果顯示出先進高強鋼作為較好的汽車減重材料，可以在保證成本和供貨的同時提升安全性能。

2 寶鋼先進高強鋼的研發歷程

寶鋼從1999 年開始研發雙相鋼，抗拉強度級別為590MPa 和780MPa，于2003 年實現了DP590的商業供貨，并于2006 年開發出DP 和TRIP 鋼的鍍鋅板。為了生產超高強鋼（UHSS，抗拉強度≥780MPa），寶鋼于2007 年組建了專門生產先進高強鋼的產線，并于2009 年投產，顯著地促進了先進高強鋼的開發和應用。迄今為止，寶鋼已開發出多種鍍層和普冷的先進高強鋼，包括2012年全球首發的淬火-配分鋼（QP 鋼）、1180MPa 級別的DP 鋼、1700MPa 級別的MS 鋼、780MPa 級別的TRIP 鋼、980MPa 級別的CP 鋼、1800MPa 級別的熱沖壓鋼，以及新一代先進高強鋼，如中錳鋼（Mn-TRIP 鋼）和低密度鋼（δ-TRIP 鋼）。目前，寶鋼是全球少數能生產和商業供貨全部三代先進高強鋼的鋼企之一。

3 先進高強鋼產品和技術

3.1 先進高強鋼組織性能

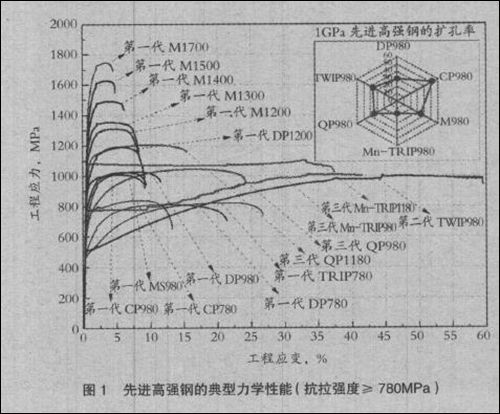

圖1 描述了寶鋼生產的先進高強鋼（抗拉強度≥780MPa）的典型力學性能。與第一代先進高強鋼相比，在相同抗拉強度下，第二代先進高強鋼（TWIP 鋼）具有更加優異的延伸率，而第三代先進高強鋼的延伸率處于二者之間。先進高強鋼的擴孔率也彼此不同，在所有1GPa 的先進高強鋼中，CP 鋼具有最高的擴孔率，但延伸率最低。

先進高強鋼不同的微觀組織決定了其不同的力學性能。圖2 所示是先進高強鋼典型的組織形貌。其基本的相組成包括鐵素體、馬氏體、貝氏體和殘余奧氏體。根據不同的性能要求，需要調控先進高強鋼的各相比例，例如TWIP 鋼為奧氏體單向組織，DP 鋼為鐵素體+馬氏體的雙相組織，TRIP 鋼則擁有鐵素體、貝氏體與馬氏體三相組織。

3.2 DP 鋼的產品性能穩定性

DP 鋼擁有低屈強比，高加工硬化率，高烘烤硬化值，無屈服平臺和無室溫時效等性能特點，被廣泛應用于制造需要高強、高沖擊吸收性和高成形性的汽車零部件，例如車輪、保險杠和其他加強件。DP 鋼的基本成分是c 和Mn，有時也加入Cr 和Mo 來提高強度。現階段市場中，DP 鋼是主要的先進高強鋼品種，寶鋼DP 鋼的制造已進入成熟期。產品穩定性是制造業的關鍵技術，高強度鋼在成形時回彈比軟鋼難控制，這主要是由于高強度鋼屈服強度波動范圍較大造成的，隨著鋼板強度級別的提高，屈服強度的波動范圍也隨之提高，對高強鋼產品的控制帶來了更高的要求。

在當前的控制水平下，冶煉控制尚不能滿足在相同退火工藝下獲得穩定的力學性能，因此有必要根據主要合金元素的含量（C/Mn 等），設計并采用更加精細的退火工藝。

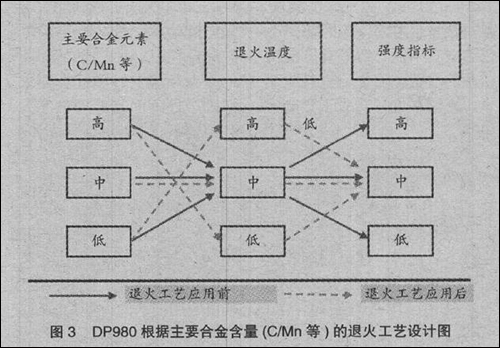

圖3 以冷軋DP980 為例，描述了根據主要合金元素含量（C/Mn 等）設計精細的退火工藝的方法。在通常狀態下，合金元素含量的增加會提高屈服強度。如果采用中值控制冶煉將會得到中等的力學性能，而成分位于上限或下限的將會得到較高或較低的力學性能。

但是如果根據主要合金元素的含量（C/Mn 等），采用精細退火工藝控制，那些成分高于上限或低于下限的帶鋼同樣可以將性能控制在中值附近。在這種工藝調控下，退火溫度將根據成分的變化量進行調整、控制，以獲得符合設計標準的力學性能，如圖3 所示。寶鋼開發的這一技術使DP980 的波動范圍提高了30%。

3.3 高si 鋼的選擇性氧化

QP 鋼的概念首先由JohnSpeer 等人于2003 年首先提出，繼而由寶鋼在2012 年實現產品全球首發。截至目前，寶鋼已經開發出多種強度級別和不同表面鍍層的QP 鋼，包括抗拉強度在1000MPa 以上、延伸率超過21%的QP980 和抗拉強度在1200MPa 以上、延伸率超過15%的QPll80，如表1 所示。QP 鋼由于具有高強度和高成形性，已成為對結構要求復雜、強度要求很高的結構和安全件的優選方案。

通常認為，Mn 和Si 是鋼中有效的強化元素，因而在QP 鋼中大量使用，其中Mn 含量超過2.0%而Si 含量超過1.0%。但是，經由退火工藝處理，Si 和Mn 都會向帶鋼表面擴散，因而會導致表面出現選擇氧化而形成氧化層。這種表面氧化層會導致較差的磷化效果或帶鋼表面由于與熔融鋅的潤濕性較差而脫鋅。因此，在早期研發階段，QP 鋼表面常見有各種表面缺陷，極大地限制了QP 鋼在汽車行業的商業化應用。

為了解決這些問題，需要避免帶鋼表面的選擇氧化。目前，寶鋼已經開發出相應的有效技術來控制退火爐中的氧含量，以抑制表面氧化。通過調節退火爐中氣氛的露點溫度，帶鋼表面的氧化程度得到控制，并從外氧化轉變?yōu)閮?nèi)氧化，且內氧化層的厚度也可以被優化調控至合適水平，如圖4 所不。

3.4 Mn-TRIP 鋼

Mn-TRIP 鋼是第三代先進高強鋼中非常有前景的產品之一。先進高強鋼由于TRIP 效應而獲得的優秀力學性能引發了鋼鐵研究機構濃厚的興趣。理解相變誘發塑性及相應的最優力學性能的關鍵是殘余奧氏體的穩定性。

Mn-TRIP 鋼通常含有約4%-10%的Mn 和較低含量的c，強塑積超過30GPa%。這種優異的力學性能取決于其成分和退火工藝，以控制殘余奧氏體體積分?jǐn)?shù)和穩定性。由于均勻分布的c 和Mn 不足以保證奧氏體在室溫狀態下穩定存在，Mn-TRIP 鋼的熱軋組織通常全部轉變?yōu)轳R氏體。但通過退火調控，c 和Mn 從鐵素體中配分到奧氏體，提高了奧氏體穩定性，從而使奧氏體在室溫下穩定存在并具備TRIP 效應，因而為Mn-TRIP 鋼提供了優異的力學性能。

寶鋼在2014 年成功實現了1000MPa 和1200MPa 級別的冷軋/熱鍍鋅Mn-TRIP 鋼的工業試制，并進行了多項性能評估，包括彎曲性、擴孔性、延遲開裂性，成形極限（FLD）、動態拉伸性能、不同溫度下的拉伸性能、可焊性等。

許多研究都報道了Mn-TRIP 鋼強塑積超過30GPa%的優異的強度和韌性匹配。但是，由于傳統Mn-TRIP 鋼的組織均是由鐵素體和奧氏體組成，因此這些研究中Mn-TRIP 鋼的抗拉強度均未達到1500MPa。在退火過程中，在兩相區進行的奧氏體穩定元素的配分，如c 和Mn，決定了奧氏體晶粒的穩定程度。通常在室溫下出現的馬氏體表明奧氏體的穩定性較差，由于沒有TRIP 效應，相應的韌性就會變差。如何獲得由馬氏體和穩定性良好的奧氏體組織將成為獲得1500MPa級Mn-TRIP 鋼的關鍵問題。

Mn-TRIP 鋼還可以被用于低溫?zé)釠_壓成形工藝，因?yàn)槠渚哂休^低的Ac3 溫度。相關報道指出，與傳統的22MnB5 鋼相比，Mn-TRIP 鋼擁有更好的性能和一些獨特的優勢，如節能、低成本等。

3.5 低密度鋼

鐵素體低密度鋼通常包含3%-6%的Al，由于其密度較低，兼具極好的強度、韌性和可加工性，因此被視為汽車輕量化的潛力材料之一。Al 的加入會導致鐵素體低密度鋼晶格點陣擴大，并降低鋼的摩爾質量，從而降低其密度。鐵素體低密度鋼的鐵素體-貝氏體-殘余奧氏體組織結構也通過TRIP 效應保證了優異的力學性能。在鐵素體低密度鋼中，一個特征組成相便是凝固過程中形成、并在后續熱處理和加工過程中殘余的δ-鐵素體，由于過量Al 的存在，δ-鐵素體不發生相轉變。

寶鋼從2009 年開始開發鐵素體低密度鋼，并在最近率先生產出800MPa 級別的鐵素體低密度鋼。通過鑄造、熱軋、冷軋和連續退火生產，這種鋼的密度能夠降低約6%。圖5 所示為鐵素體低密度鋼典型組織的EBSD 照片，其中δ-鐵素體晶粒和殘余奧氏體島呈帶狀分布，并未見到有板條狀的殘余奧氏體，這可能是由于貝氏體相變被明顯推遲。殘余奧氏體的平均晶粒尺寸為0.8μm。

由于殘余奧氏體的晶粒尺寸和體積分?jǐn)?shù)決定了低密度鋼的力學性能，0.8μm 的殘余奧氏體晶粒尺寸和20%的殘余奧氏體含量可以使低密度鋼的強塑積達到30GPa%。為滿足該鋼種的下游使用，尚需進行多種性能評估。

4 先進高強鋼的應用

4.1 寶鋼白車身項目

為了提升和展示先進高強鋼和先進成形技術的進步和應用，寶鋼于2011 年開展了研發鋼基白車身項目——寶鋼白車身（BCB）。作為B 級車白車身，BCB 自重僅284k，比市場平均水平低10%-20%。測試表明：其扭轉模量為23628N/mm，彎曲模量為18868N/mm。BCB 的輕量化系數為2.7，優于市場平均水平20%。C-NCAP 和E-NCAP 分析表明，BCB 的正碰、側碰都達到了五星標準。

為了滿足減重和高性能要求，寶鋼白車身77%的部件使用了高強鋼，包括幾乎全部新研發的先進高強鋼產品，如QP1180、MSl500 和TWIP950，以及新研發的先進成形技術，如熱沖壓成形、液壓成形、輥壓成形、變厚板和TWB 技術等。圖6 標示出這些先進高強鋼和成形技術的應用區域，共包括309 個零部件，并不包括車門，車頂和行李箱蓋板。這一概念白車身的研究表明，鋼鐵通過創新，仍有很大的輕量化減重空間。鋼鐵仍是今后很長一段時間內汽車的主導材料。

4.2 冷成形和熱成形BCB 對汽車零部件中強度和安全性能要求最高的零部件之一B 柱進行了系統的評估和方案比較。其中材料方案、側碰性能和零部件總成本是關鍵點。BCB 的側碰評估見圖7，在總共11個分析部位中，6 個位于B 柱，5 個位于車門。測試車的限重為1507kg，變形門檻質量是950kg，其中碰撞速度根據E-NCAP 標準控制為（50±1）km/h。

B 柱冷成形和熱成形的材料方案如表2 所示，冷成形采用超高強鋼QP1180，熱成形采用超高強鋼P(yáng)H1500。兩種材料的厚度規格都是1.4mm，因此兩個零部件的重量相同。

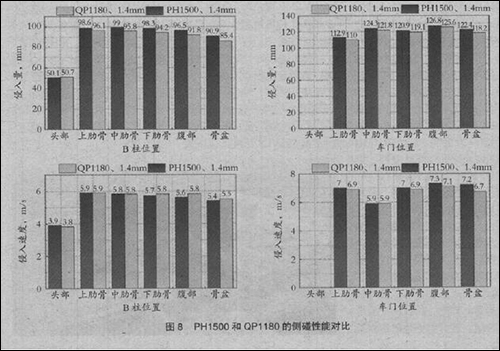

圖8 描述了QP1180 和PH1500 兩種材料方案的碰撞性能對比，結果表明，二者的性能相差不大，部份測試點QP1180 的性能優于PH1500。

5 結論

1）寶鋼開發出多種先進高強鋼產品，包括第一代、第二代、第三代先進高強鋼和相應的先進制造工藝；2）“節能減排”要求的提高促進了高強度鋼的快速發展，先進高強度鋼將成為今后汽車輕量化的主導材料；3）寶鋼輕量化白車身（BCB）項目研究表明，目前的汽車白車身通過新材料和新技術的應用，仍有10%-20%的減重空間；4）關鍵零部件及其總成有多種技術解決方案，第三代鋼如QP 鋼等的出現，為復雜的結構件（如A 柱、B 柱和保險杠）等提供了除熱沖壓外的另外一種新選擇；5）鋼鐵企業需要來自用戶和社會的支持，以促進上述新研發的先進高強鋼的應用。
