《JMST》：抗拉3.37GPa，延伸率13.7%！實現高熵鋼強塑性的新突破！

2022-01-05 10:25:51 作者：材料學網 來源：材料學網 分享至：

導讀：本文采用磁控濺射法制備Fe72.4Co13.9Cr10.4Mn2.7B0.34高熵鋼。該合金的屈服強度為2.92±0.36 GPa，而在極限抗壓強度（3.37±0.36 GPa）下，其塑性為13.7±1.9%。其中鐵和鉻的分布表現出一種不尋常的、典型的旋回模式。在納米尺度上，F(xiàn)e和Cr的組成表現出強烈的反相關性和變化達百分之二十。材料的高強度主要是由于材料的成分變化、具有體心立方（BCC）晶體結構的細小晶粒以及硼的晶界偏析。塑性是由多面、多特征位錯滑移的形成和操作調節的，由共格界面介導，并由剪切帶控制。優異的強度和延性結合通過一系列獨特的強化機制得以實現，使這種新合金成為安全關鍵的承重結構應用的潛在的候選對象。

自2014年以來，包括高熵鋼（一種基于Fe的復雜合金（CCA））在內的高、中熵合金（分別為HEAs和MEAs）因其優異的力學性能而受到越來越多的關注。這些合金顛覆了傳統的設計理念，因此，提供了解決材料開發中以前未解決的挑戰的機會，例如在不犧牲延展性的情況下創造高強度材料。有趣的是BCC HEAs已經被證明具有優越的高溫強度，同時保持良好的室溫塑性。這歸因于沿位錯校心的原子尺度化學漲落造成的額外的位錯路徑。鑒于這一突破，設計BCC合金用于航空航天和發電的承重應用是可能的。近年來，MoNbTi材料通過控制位錯的運動，使其具有良好的強度和延性，這主要是由于位錯在非螺旋性質位錯中占主導地位，且位錯滑動的滑移面較多。與此同時，與傳統鋼相比，高熵鋼的重量降低了10%，強度和延性都有所提高。因此，BCC CCAs有潛力克服的局限性，傳統的BCC合金，如強度-延展性的平衡。

高熵合金的關鍵特征之一是利用不同原子半徑的多種主元素導致高程度的晶格畸變，通過限制位錯滑動口產生了增強的固溶強化效果。這種效應在對VCoNi合金的研究中得到了很好的證明，通過與已經令人印象深刻的CrCoNi合金進行比較，當用鋼取代鉻時，一種甚至更高強度的合金被創造出來，而對延展性幾乎沒有犧牲。在上述情況下，釩的加入增加了晶格應變，釩的原子半徑與鈷和鎳的原子半徑有很大的不同。其中，鉻的原子半徑與鈷和鎳的原子半徑非常接近），導致摩擦應力（以Peierl應力定量）為383MPa，是其他HEAs的3倍在另一項研究中，Cantor合金中的Mn，即CrMnFeCoNi，被第二排過渡金屬元素（即鈀）取代。這導致了納米尺度上拉伸和壓縮應變場的交替形成，通過抑制位錯滑移進一步提高了屈服強度。CrFeCoNiPd的強化機制與VCoNi的強化機制不同，這是由于其成分波動具有明顯的周期性。有趣的是，在失衡分解過程中，組分也出現了波動，即在亞穩區出現了兩種相，這種變化發生在混溶隙的中心區域，由向上擴散使自由能最小化驅動。這一項來自于“自旋結”，它標志著相邊界的頂點，在這里，系統從一個均勻的過飽和矩陣相轉變?yōu)閮蓚€(gè)或多個相的非均相混合物，具有不同的化學計量比。失衡分解通過提供強擴散障礙和引入反相邊界來提高加工硬化能力。不同區域的一致性有助于最大限度地減少應變累積，這意味著局部裂紋的產生受到抑制。此外，它對位錯運動產生抑制作用，從而增強了強度，對位錯運動的阻力與旋節微結構中濃度梯度的強度成正比。

晶界在多晶材料中普遍存在，影響材料的力學強度。因此，調節晶界作為一種提高材料強度的方法受到了廣泛的關注。這方面的一個例子是晶界偏析工程，其中間隙元素偏析到晶界。這有很多好處，比如加強連接口、減少災難性故障事故的概率、提高內聚性和降低界面能來穩定納米晶體。通過在Fe40Mn40Cr10Co10合金中加入硼，晶界偏析工程同時提高了晶體的強度和塑性，在同等或更好的塑性條件下，屈服強度提高了～40%。通過提高晶面黏聚力可以進一步提高金屬延性。這種方法被認為是在不改變基體成分的情況下提高合金強度的一種有效有效且經濟的方法。

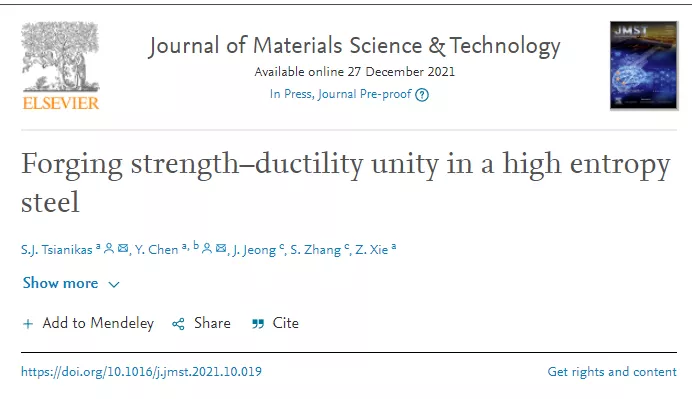

澳大利亞阿德萊德大學的S.J. Tsianikas等人采用磁控濺射法制備了一種具有類旋節結構BBC高熵鋼，并對其力學性能進行了評價。除富硼晶界外，富鐵區（貧鉻區）和富鉻區（貧鐵區）具有顯著的結構特征。鐵和鉻的分布遵循典型的納米波模式，其中鐵和鉻的組成變化有20%左右差別。高強度和延性的結合，使得其潛在機制被揭開。相關研究以題為“Forging strength–ductility unity in a high entropy steel”發表在材料科學與技術學報（Journal of Materials Science & Technology）上。

本文鏈接：

https://www.sciencedirect.com/science/article/abs/pii/S1005030221010446

該合金具有柱狀組織，平均晶粒寬度約為100 nm，無堆垛錯或?qū)\晶界等平面缺陷。此外，該合金是均勻的，沒有孔隙或不連續區域。APT測定的合金成分的原子百分?jǐn)?shù)為Fe72.40Co13.90Cr10.41Mn2.74B0.34，其余為微量雜質（< 0.3 at.%）。這與目標成分（即Fe49.5Mn30Co10Cr10B0.5）有很大的不同，這可能是由于在施加偏壓的磁控濺射過程中存在的原子遷移率差異和離子轟擊效應。由于硼是一種輕元素，APT在識別和測量硼含量方面尤為重要。通過EDS觀察到Fe和Cr含量在~5 nm波長處出現較大的周期性波動。富Fe區和富Cr區具有相同的晶體結構，且具有相干性，即兩者之間既不存在離散界面，也不存在結構不連續。晶界區富含Cr和B，缺Fe。富Cr區和富Fe區之間的晶格失配是通過將EDS和漂移校正幀集成（DCFI）的HR-STEM數據相關聯的FFT測量與使用晶格失配的標準方程來確定的，大約為0.5%。

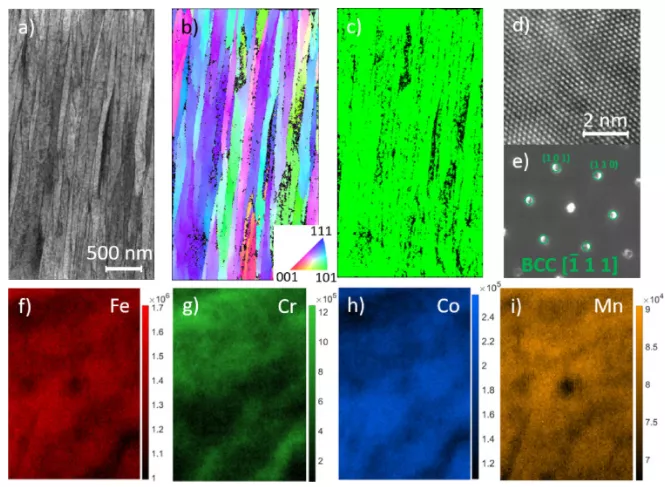

圖1所示為高熵鋼的組織和成分特征：（a）由TKD數據構建的圖像質量（IQ）圖，（b）對應的TKD逆極圖（IPF）顯示了獨特的柱狀結構，（c）對應的TKD相圖（其中綠色表示BCC相），（d） STEM圖像顯示了原始的BCC晶體結構，（e）折射率衍射模式，和（f-i） Fe, Cr, Co和Mn的計數圖分別來自STEM-EELS光譜成像。補充材料中提供了捕捉EELS光譜成像的STEM-HAADF。

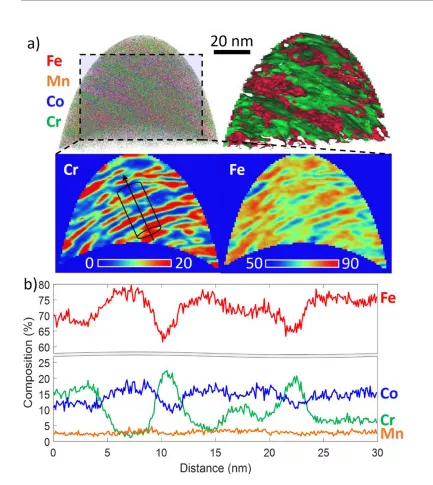

圖2所示：（a）原子探針斷層重建顯示Fe、Mn、Co和Cr合金樣品，通過沖橫截面與二維組分地圖描繪Cr和Fe原子百分比的分布；（b）通過中二維成分剖面中圓柱體表示的感興趣區域的一維原子成分線剖面。

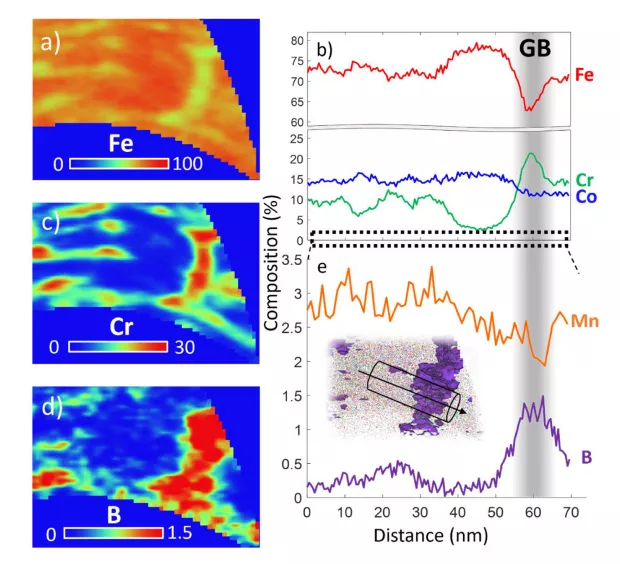

圖3所示：原子探針斷層掃描二維的地圖通過晶界區域Fe、（c）Cr 和B 。（b）和提供了組成元素的一維組成剖面，b等濃度面（1.5%閾值），通過b等濃度面獲得了所示的一維剖面。Fe-Cr調制也是明顯的，Cr和B選擇性地分離到GB中，F(xiàn)e也隨之減少。

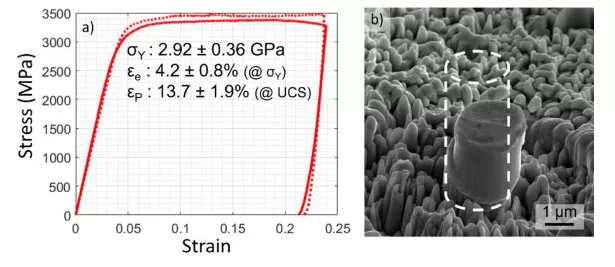

圖4所示：（a）原位微柱壓縮過程中獲得的兩個典型工程應力-應變曲線，（b）用于后續TEM分析的微柱死后SEM圖像（虛線表示原始尺寸），顯示受控剪切變形使其具有良好的室溫塑性。

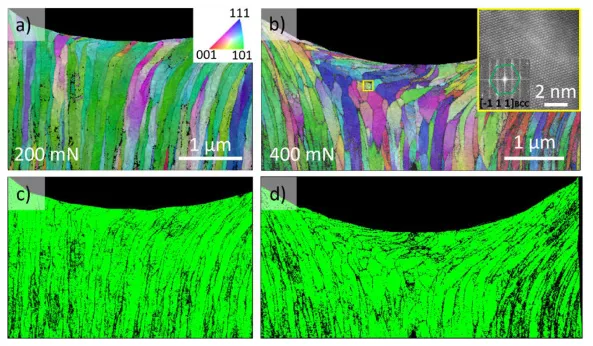

圖5所示為對合金試樣壓痕變形的分析：（a）最大載荷為200 mN時試樣變形的IPF，（b） 400 mN時試樣變形的IPF，對應的相圖為和，其中BCC結構用綠色表示。（b）中的插圖中的STEM圖像為BCC結構，在黃色矩形標記的附近得到。

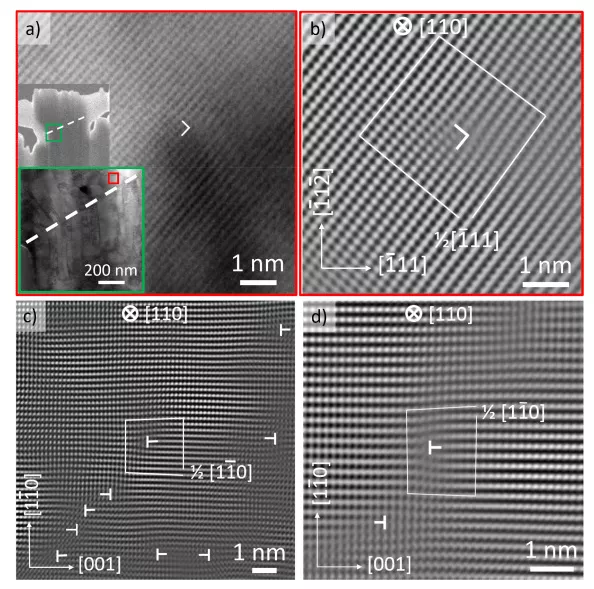

圖6所示為失活后柱試樣剪切區位錯分析顯示沿區軸方向有邊緣分量的位錯：（a）沿[110]區域軸的STEM圖像顯示存在1/2[1?11]個純邊緣位錯，圖中用于TEM分析的感興趣區域用紅色方框標記；（b）對應的FFT濾波圖像顯示了未閉合的Burgers電路，（c）和圖像顯示了附近觀察到的[110]位錯1/2[1?10]邊緣分量。

變形后，合金保持其主要的BCC晶體結構（> 98%），沒有非晶化，也沒有在STEM成像中觀察到的孿晶界或堆垛斷層等平面缺陷。合金的晶粒形態也表現出明顯的重構，直接在凹口下方出現規則的等軸晶粒，而在邊緣處，柱狀晶粒變窄。微柱壓縮表明，在高應力下，材料發生剪切變形，這是一個高度位錯主導的過程。特別是在失活試樣中，在高度變形區域內觀察到大量完美的純邊緣位錯和既有邊緣成分又有螺釘成分的混合位錯。結合上述及實驗結果分析，得出：在這些嚴重變形的區域，既沒有變形孿晶，也沒有裂縫，因此可以斷言其具有良好的室溫合金的可塑性。
