摘要：環氧防腐粉末涂料在鋼制管道防腐領域的大量應用和其防腐質量優越、穩定，得到很好的認可，可否對鋼制儲罐、異性管件防腐已是業內探討的課題。

　　一、概述

　　為了開拓環氧防腐粉末涂料對金屬防腐的領域，把環氧防腐粉末涂料理想地應用于鋼質儲罐和鋼質管道異型件的防腐，我們開發了“新型環氧防腐粉末液體涂料”.此涂料在常溫下，可通過噴涂、滾涂或刷涂的方法對鋼質儲罐、鋼質管道異型件進行防腐，常溫20min表干，24h固化成膜，固化成膜后的防腐涂層具有同靜電噴涂、加熱熔融固化的防腐涂層效果一樣，附著力、抗沖擊強度、抗彎曲強度比靜電噴涂更好。

　　二、技術分析

　　環氧防腐粉末涂料是通過原料配制、熔融擠出、膠體壓片、風冷壓碎、磨粉、分篩而制得的一種半聚體粉狀物質，只有再通過靜電噴涂、高溫熔融反應聚合，形成較大分子團，固化涂敷于金屬表面，形成防腐層。但由于靜電噴涂、高溫熔融時間太短（2~3min），固化聚合不完全，使涂層的抗沖擊強度、附著力、陰極剝離、耐溫性能均差，達不到標準要求。而我們研發的“新型環氧防腐粉末液體涂料”,是利用合理的溶劑，把粉末涂料溶解成液體狀態，并加以功能助劑，使其半聚體的分子活化，進而在常溫下能自行反應聚合、固化成膜形成良好的防腐層。其分子活化后，也促進了粉末涂料中活化的環氧鍵與金屬表面金屬鍵反應結合，加之是常溫固化，固化的時間24h,反應固化比較徹底（不象靜電噴涂熔融固化時間短，聚合度小，固化不徹底），從而提高了粉末液體涂料防腐涂層的附著力、抗沖擊能力和防腐效果。

　　三、涂層技術性能

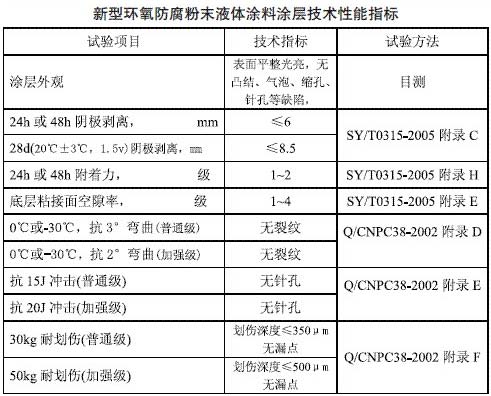

　　新型環氧防腐粉末液體涂料涂層技術性能指標

　　四、結論

　　新型環氧防腐粉末液體涂料可在常溫下采用無氣噴涂或滾涂、刷涂的方法自由施工，涂膜常溫固化，防腐涂層具有粉末涂料靜電噴涂熔融固化的涂層效果，其抗紫外線、抗沖擊性、附著力、陰極剝離性能還優于粉末涂料靜電噴涂、熔融固化的涂層效果。節約能源，降低施工成本，是目前液態防腐涂料的理想替代品，也可與氟碳漆媲美，但售價低于氟碳漆，是當前金屬儲罐、異型管道內外防腐的理想材料。表面亮度好，也可用于木器裝飾器。若添加無機高效抗菌材料，還可用于船舶的外防腐涂層，其不但防腐效果好，還可殺滅藻類等各類有害細菌，防止船舶底部藻類物質的滋生，減少船舶在水中的航行阻力，降低能源消耗。并經過在大慶油田試應用，防腐效果優良。綜上所述，新型環氧防腐粉末液體涂料具有其諸多創新點和優點，其特定的溶劑對人體無毒害，是一個節能降耗的新產品，值得廣泛推廣應用。
