{首页主词},&

強強聯合發表材料頂刊(IF31.041)：增材制造高強韌7000系列鋁合金！

2021-12-16 14:45:31 作者：材料科學與工程來源：材料科學與工程分享至：

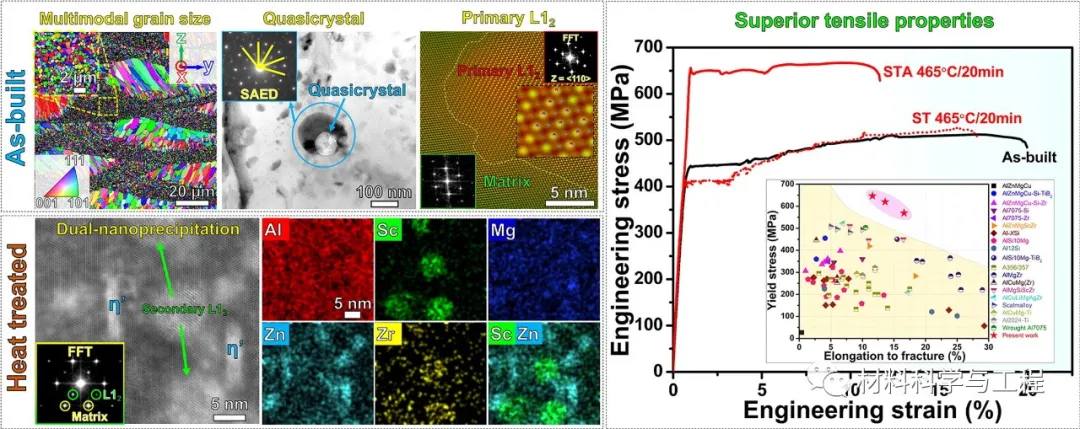

近日，南方科技大學機械與能源工程系逯文君助理教授團隊、德國馬普鋼鐵所Dierk Raabe教授團隊和新加坡先進制造技術研究院Sharon Mui Ling Nai團隊在Materials Today聯合發表論文，報道了一種通過選擇性激光熔化（SLM）技術制備的兼具高強度、高韌性的鋁合金材料。研究發現，通過SLM技術與適當的熱處理工藝可促使鋁合金同時具備晶粒多峰異質結構及雙析出相納米結構，并以此優化材料力學性能（屈服強度～647 MPa和斷裂韌性～11.6%），使其成為迄今為止選區激光熔化綜合性能最為優異的7000系鋁合金材料。該類高強韌鋁合金的成功研發為SLM技術在鋁合金裝備制造領域的推廣提供了新途徑。

論文鏈接：

https://doi.org/10.1016/j.mattod.2021.11.019

SLM制備技術通常可應用于高附加值復雜部件的快速制造（如航空航天和電動汽車應用的裝載零件，其材料大多基于可焊接合金類型）。然而，鋁合金作為工業生產中不可或缺的輕質合金材料卻有著較高的激光反射率、較差的鋪展性及高的表面氧化性，從而導致了其在SLM制備過程中易產生開裂等問題。其中，時效硬化型高強鋁合金如7000系鋁合金尤為明顯。因此，如何應用SLM高效制備該類鋁合金成為了亟需攻克的技術難點。有研究表明，添加Si、Sc、Zr或ZrH2可打印無裂紋的7000系列鋁合金。然而，與傳統鑄造合金相比，通過SLM制備的鋁合金的綜合力學性能仍然處于較低水平。除此之外，SLM打印參數及后續熱處理工藝對鋁合金的微觀結構影響機理尚不清楚，極大地限制了此類鋁合金工程應用范圍。

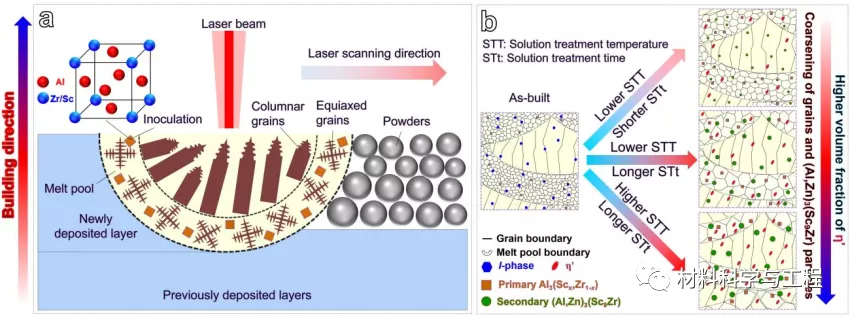

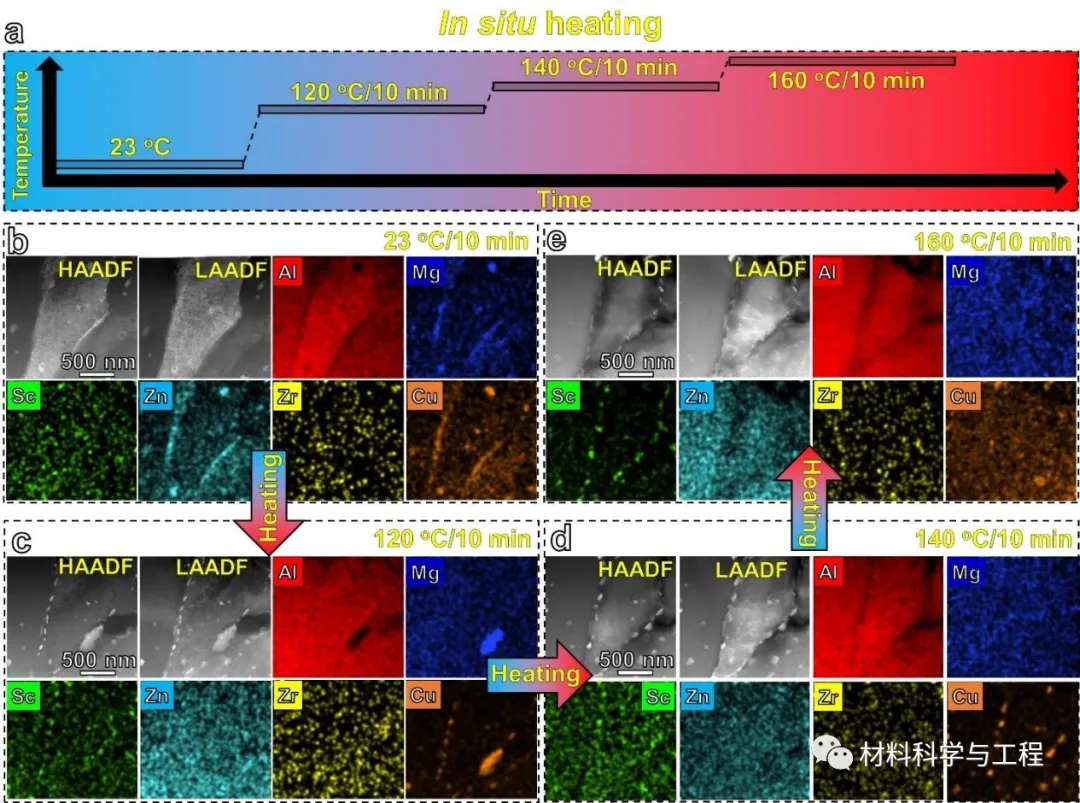

為此，南方科技大學逯文君及其合作者提出了一種適用于SLM工藝的新型鋁合金成分設計：AlZnMgCuScZr，利用熱處理工藝對其結構進行調控，得到了能同時擁有晶粒多峰異質結構與雙析出相結構的微觀組織，并最終優化其綜合力學性能。通過球差掃描透射電鏡與原位電鏡技術對材料在不同溫度下的微觀組織變化進行細致表征，發現除了可用于晶粒細化（生成晶粒多峰異質結構）及防止裂紋生成的Al3（Sc,Zr）先析出相外，富含Mg、Zn和Cu的亞穩準晶相也可在晶界上大量析出。通過調整后續熱處理參數，可促使準晶相溶解到基體中以及后續的時效析出強化型第二相（η‘）。同時在熱處理過程中析出二次的Al3（Sc,Zr）納米顆粒，形成η’和Al3（Sc,Zr）雙析出相納米結構。相關研究成果以題：Superior mechanical properties of a selective-laser-melted AlZnMgCuScZr alloy enabled by a tunable hierarchical microstructure and dual-nanoprecipitation發表在國際高水平期刊Materials Today上。
