碳鋼在海水中的均勻腐蝕速率CR為5 mpy（mils per year，其中1mil=0.001 inch，1inch = 2.54 cm),換算為毫米/年（mm/a），腐蝕速率為0.127  mm/a。

已知鐵（Fe）的密度ρ取7.87 g/cm^3，鐵（Fe）的摩爾質(zhì)量M為55.8g/mol。

則：

（1）一年后的失重ΔW，換算如下：

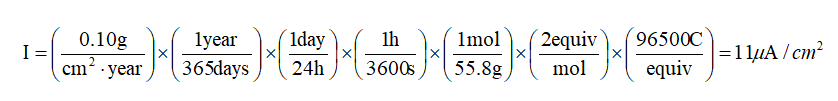

（2）失重ΔW對(duì)應(yīng)的腐蝕電流密度I，換算如下：

也就是0.127 mm/a對(duì)應(yīng)的腐蝕電流密度是11μA/cm^2。

法拉第定律（Faraday's Law）反應(yīng)了金屬失重ΔW與腐蝕時(shí)間T和腐蝕電流I的關(guān)系，公式如下：

ΔW=（M·T·I）/（n·F）

式中，F(xiàn)是法拉第常數(shù)（96500C），n是失電子數(shù)目。

另外一種法拉第定律的公式表達(dá)方式是：

ΔW=K·I·T

式中，K是理論電化學(xué)當(dāng)量，kg/A·year，也就是每年有1A電流流出所消耗的金屬量（失重），F(xiàn)e的理論電化學(xué)當(dāng)量是9.13 kg/A·year。可實(shí)驗(yàn)測(cè)量計(jì)算或查閱電化學(xué)當(dāng)量表格后，計(jì)算利用此公式估算出犧牲陽(yáng)極的用量。

參考資料：

1. Introduction to corrosion science;

2. NACE陰極保護(hù)培訓(xùn)手冊(cè)；

3. JB/T 7901等；
