第一種進入工業應用的無損檢測方法是X射線技術。

01

X射線技術

威廉·康拉德·倫琴(WilhelmConradRöntgen)早在1895年就發現了“一種未知的輻射”，在他的所有德語國家都以他的名字命名。

在他的第一本出版物中，他描述了包括可能的缺陷檢測在內的所有影響。

當時工業界尚不需要這項發明，但醫學卻需要。因此，醫療設備被大量開發，使用和生產。

倫琴無法預見的唯一問題是X射線會危害人體健康。在引入輻射防護之前，許多人喪生。

理查德·塞弗特(Richard Seifert)于1930年左右在德國實現了早期的X射線技術應用。

他改善了醫療設備，與焊接機構合作，并成立了由他父親創立的小公司，享譽全球，名叫理查德·塞弗特(Richard Seifert)Hamburg 13。

受到了西門子和飛利浦組織的一部分CHFMüller的競爭，后者已經在醫療領域工作。

塞弗特(Seifert)于1969年去世，但他的公司在他最小的女兒伊麗莎白·薩姆施(Elisabeth Samusch)的指導下，在技術X射線應用領域保持領先地位。

輻射測試也可以用放射性同位素進行，這是Mme發現的。

居里，她出生于華沙，現為瑪麗亞·斯卡多夫斯卡(Maria Sklodowska)，她的丈夫皮埃爾·居里(Pierre Curie)和亨利·貝克奎爾(Henri Becquerel)于1903年獲得諾貝爾物理學獎。這是繼1901年倫琴(Röntgen)之后的第二個獎項。

放射性同位素最初也被用于醫療應用。

在德國，魯?shù)婪?middot;伯特霍爾德(Rudolf Berthold)和奧托·瓦珀(Otto Vaupel)在1933年之后將它們應用于焊接接頭。

第二次世界大戰后，意大利的Arturo Gilardoni，丹麥的Drenk和Andreasen開發了X射線設備，德國的Kurt Sauerwein便攜式同位素容器。

02

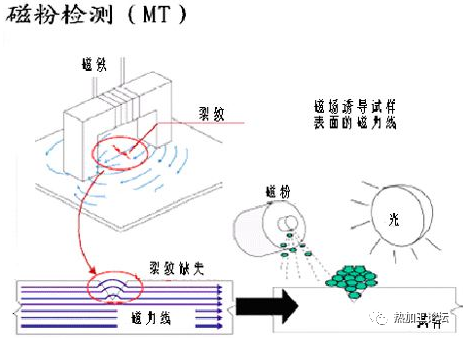

磁粉檢測

磁粉裂紋檢測甚至比X射線檢測還要早。

英國人薩克斯比(SM Saxby)早在1868年就已經生活，美國人威廉·霍克(William Hoke)在1917年就曾試圖通過磁性指示在槍管中發現裂縫。

1929年后，Victor de Forest和Foster Doane進行了實際的工業應用。

1934年，他們?cè)?934年成立了一家名為Magnaflux的公司，享譽全球。

1932年，第一個制造磁粉探傷儀的歐洲人是意大利人Giraudi，他的機器名為“ Metalloscopio”。

在德國，Berthold和Vaupel將MP技術應用于焊接結構。他們的設備由Ernst Heubach生產。Bruno Suschyzki出售了該設備。他發明了搖擺式現場MP測試。

EAWMüller在柏林也為西門子設計了MP測試機。

在布拉格，代表塞弗特的Karasek開始進行類似的生產。

第二次世界大戰后，前塞弗特(Seifert)雇員的威廉·蒂德(Wilhelm Tiede)在德國南部成立了自己的公司。

通過塞弗特組織，他與卡拉塞克(Karasek)有聯系，卡拉塞克于1948年在捷克斯洛伐克發生共產主義革命后移居巴西。在那里，他繼續生產MP機器。

從干粉法開始，到五十年代末，又有兩家公司進入該市場：德國的Karl Deutsch和意大利的CGM(Carlo Gianni Milano)。

03

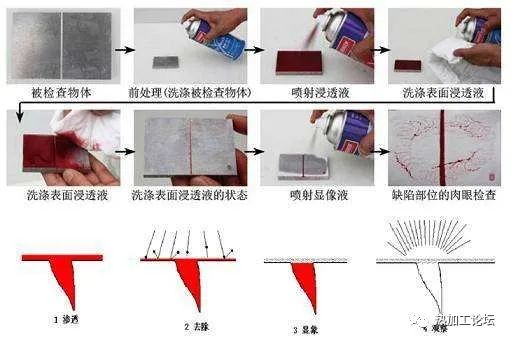

滲透檢測

滲透測試也在19世紀下半葉開始。最早將“石油和白化”過程應用于鐵路部件裂縫檢測的人尚不清楚。

該方法被即將推出的MP技術所取代。

在第二次世界大戰之前和期間，快速發展的飛機行業使用了越來越多的非磁性輕金屬，這些金屬無法通過MP進行測試。

因此，Magnaflux與美國的Switzer兄弟，英國的Brent Chemicals，德國的Adler(Blohm&Voss)和同樣是德國的Klumpf(Junkers)彼此獨立，開始生產熒光和染料滲透劑。

04

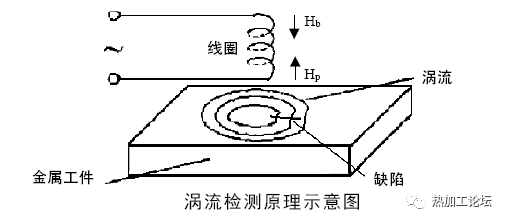

渦流檢測

渦流檢測也有悠久的歷史。

法國多米尼克阿拉戈在19上半年發現的現象個世紀。

該原理由Leon Foucault解釋并以其命名。

在弗里德里希·福斯特(FriedrichFörster)將這種方法應用于工業之前，提出了許多應用建議。

1933年以來，他就職于Kaiser-Wilhelm-Institute，并在那里開發了測量電導率和分類混合的含鐵成分的儀器。

1948年，他在羅伊特林根成立了自己的公司，該公司在渦流測試(ET)的幫助下成長。

弗斯特研究所(InstitutFörster)成為全球市場領導者數十年。

在瑞典，安德斯·阿內洛(Anders Arnelo)在Svenska Metalverken(SM)開始了類似的發展。他解決了測試熱線的問題，并發明了鐵素體棒ET的預磁化方法。

后來又有其他公司：美國的Magnaflux，Hentschel，Law和Zetec;

德國的Rohmann和PrüftechnikBusch&Partner，瑞典的Bergstrand和英國的Hocking。

05

超聲波檢測

最晚進入工業用途。

激發超聲波的方法已于1847年由James Precott Joule和1880年由Pierre Curie及其兄弟Paul Jacques發現。

不早于1912年，“泰坦尼克號”沉沒后提出了第一個申請。

英國人理查森(Richardson)在其專利申請中聲稱通過超聲波識別冰山。

第一次世界大戰期間，Chilowski和Langevin在法國開始研發超聲波探測潛艇。

1929年，俄國人索科洛夫(Sokolov)提議使用超聲波測試鑄件。

在柏林，Pohlman于1937年實現了一個圖像單元，用于指示類似于X射線圖像屏幕的超聲能量差異。

在第二次世界大戰期間，有必要檢測鋼板中的疊片以及熱軋型材中的細非金屬夾雜物。

現有的NDT方法-X射線，MP，PT和ET-無法解決這些問題。

超聲測試的工業用途在三個國家同時開始：美國，英國和德國。

關鍵人物Floyd Firestone，Donald O.Sproule和Adolf Trost彼此都不了解，因?yàn)樗麄儑?yán)格秘密地工作。

甚至他們的專利申請都沒有公開。Sproule和Trost使用了傳輸技術，分別使用了發射器和接收器探針。

Trost發明了所謂的“ Trost-Tonge”。

2個探針在板的相對側上接觸，通過機械裝置(音調)保持在同一軸線上，并通過連續流動的水耦合到兩個表面。

Sproule將2個探針?lè)胖迷诠ぜ耐粋?cè)。因此，他發明了雙晶探針。

但必須指出的是，他也使用這種組合，并且彼此之間的距離也有所不同。

凡士通是第一個實現反射技術的人。他修改了雷達儀器，并開發了具有短脈沖的發射器和具有短死區的放大器。

Sproule和Firestone為他們的樂器找到了工業合作伙伴：Kelvin-Hughes和Sperry Inc.。

1949年的德國，有兩個人通過技術論文的出版物獲得了有關Firestone-Sperry-Reflectoscope的信息：科隆的JosefKrautkrämer和伍珀塔爾的Karl Deutsch。

兩者都開始發展-彼此都不了解。

JosefKrautkrämer和他的兄弟Herbert是物理學家，從事示波器領域的研究。

他們可以獨自開發超聲波儀器。機械工程師卡爾·德意志(Karl Deutsch)需要電子設備方面的合作伙伴，并與漢斯·沃納·布蘭沙伊德(Hans-Werner Branscheid)找到了他，后者在戰爭期間在雷達技術方面擁有一些技術經驗。

在短短的一年之內，年輕的和小型的公司都可以展示他們的UT探傷儀，從而開始今天仍然存在的競爭。

后來，更多的UT設備進入了國際市場：德國的Siemens和Lehfeldt，奧地利的Kretztechnik，法國的Ultrasonique和英國的Ultrasonoscope。

他們?nèi)纪Ｖ沽松a(chǎn)，直到70年代，開爾文·休斯(Kelvin-Hughes)也同時停了下來，斯佩里(Sperry)于1995年左右改名為自動化工業公司。

在60年代初期，Krautkrämer成為全球市場領導者，一直保持到今天。

除了Karl Deutsch之外，還出現了新的名字：德國的Nukem，美國的Panametrics和Stavely(繼Sonic和Harisonic之后)，GB的Sonatest和Sonomatic，意大利的Gilardoni和日本的三菱。

如今，有50多家公司活躍于工業無損檢測。他們?nèi)栽诩ち业母?jìng)爭中努力，以使他們的客戶受益，從而改善工業生產零件的質量。
