01 空間點陣

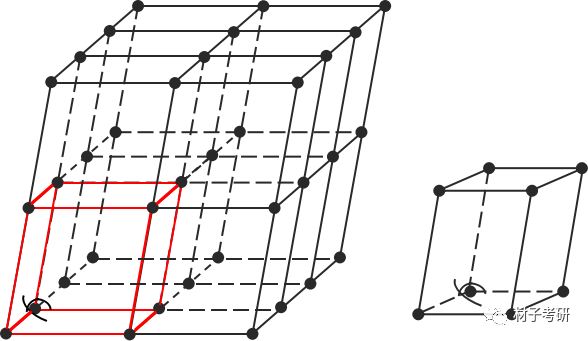

代表晶體中原子、原子團或分子分布規律（周期性）的幾何點的集合稱為空間點陣。其中的幾何點一般叫做結點（或陣點）。每個結點周圍的環境都是相同的，即結點都是等同點。空間點陣?yán)眠@些周期性排列的結點描述了晶體中原子的排布規律。用假想的直線將這些結點連接起來，所構成的幾何框架稱為晶格。晶格的最小重復單元（平行六面體）稱為晶胞（unit cell）。每個晶格的三條棱和三個夾角叫做晶格的晶格（點陣）常數，并以此刻畫晶胞（或者是晶格）的大小和形狀特點，如圖1所示，描述平行六面體的大小，形狀可用六個參數表示，a、b、c—三條互不平行的棱，晶軸夾角：α、β、γ——棱間夾角。

圖1 晶格常數

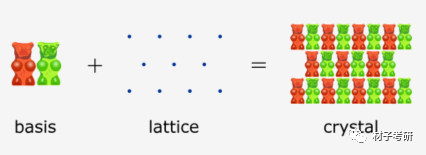

圖2 點陣和晶體的關系：原子和原子團都可以是陣點

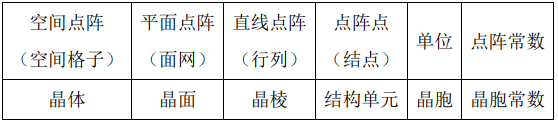

表1晶體與點陣的對應關系

02 晶系和點陣類型

根據晶體的晶格常數，可以將晶體分為7大晶系，如表2所示。

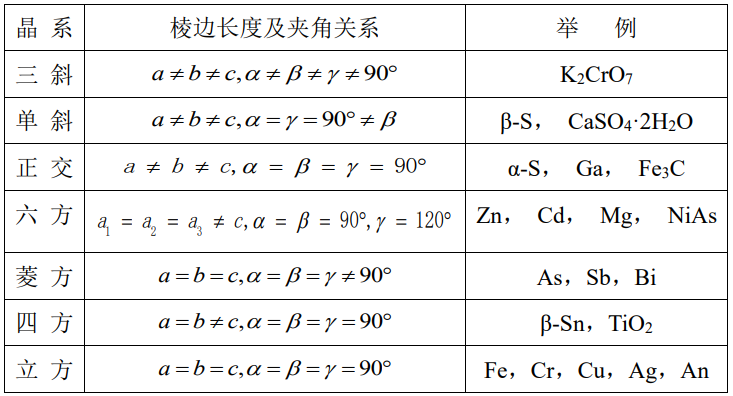

表2 晶系與點陣常數的關系

03 布拉菲點陣

由等同點構成的點陣叫做布拉菲點陣。但布拉菲點陣的結點反映的是晶體中原子或原子集團的分布規律，結點本身并不一定代表原子，即點陣和晶體結構并不一定相同。

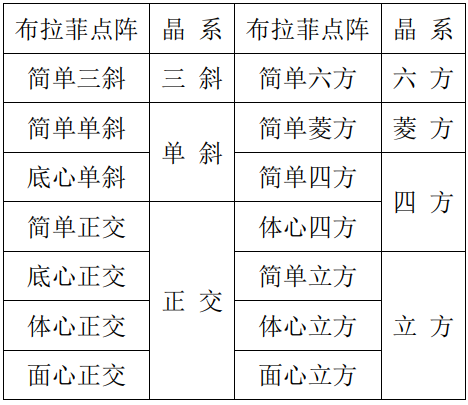

表3 布拉菲點陣

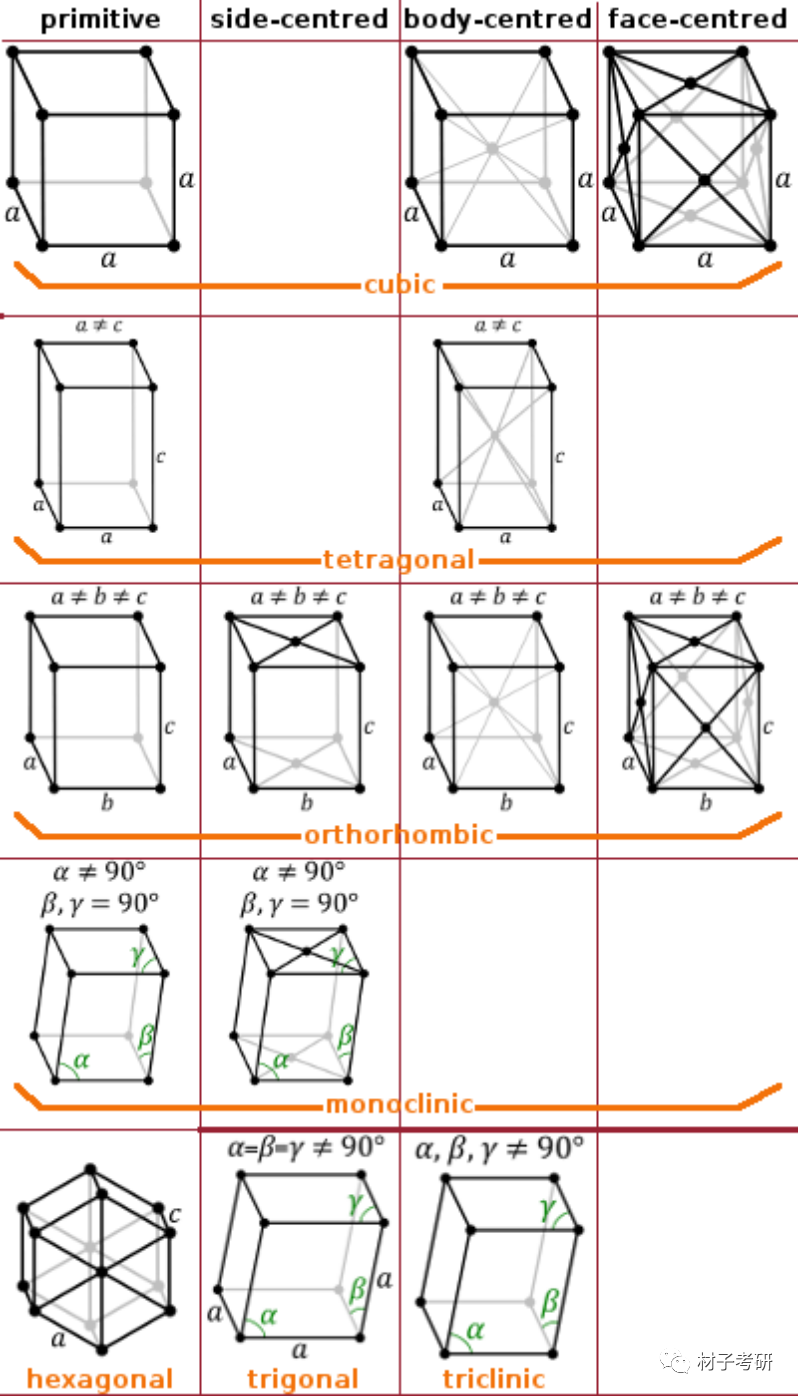

圖3 14種布拉菲點陣示意圖，保存到手機方便查看

04 晶胞和原胞

晶格中能反映該晶格特征的最小重復單元稱為晶胞。

選擇晶胞時應遵循以下條件：

①完全反映點陣的對稱性；

②體積盡可能小（但不一定是最小）。

體積最小，僅含一個結點的結構單元叫做原胞。由于原胞的選取只需遵循體積最小的原則，因此，通過原胞往往不易看出晶體的對稱性。

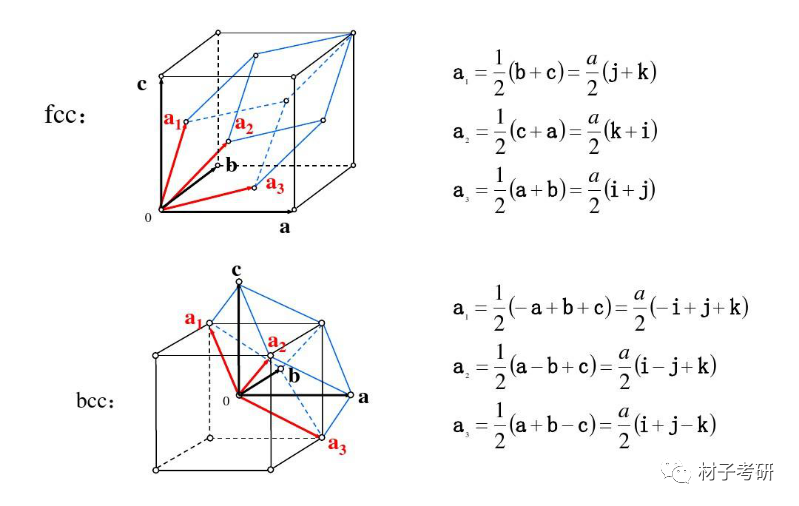

圖4 FCC 和 BCC 的原胞及基矢關系

05 復式點陣

實際晶體結構可以看做是幾個布拉維點陣穿插而成的復雜點陣，稱為復式點陣。其中的結點并非都是等同點。

圖5 NaCl晶體結構：點陣結構為FCC
