&

熱處理過(guò)程中的可能出現(xiàn)的缺陷及控制

2022-04-13 13:52:48 作者：熱處理生態(tài)圈來(lái)源：熱處理生態(tài)圈分享至：

鋼一般都要進(jìn)行熱加工和熱處理，以獲得較高的強(qiáng)韌性或其他特殊性能。但是，加熱溫度過(guò)高，反而會(huì)導(dǎo)致鋼的機(jī)械性能的惡化，甚至造成材料的報(bào)廢。

一、過(guò)熱現(xiàn)象

我們知道熱處理過(guò)程中加熱過(guò)熱最易導(dǎo)致奧氏體晶粒的粗大，使零件的機(jī)械性能下降。

一般過(guò)熱

一般過(guò)熱：加熱溫度過(guò)高或在高溫下保溫時(shí)間過(guò)長(zhǎng)，引起奧氏體晶粒粗化稱(chēng)為過(guò)熱。

粗大的奧氏體晶粒會(huì)導(dǎo)致鋼的強(qiáng)韌性降低，脆性轉(zhuǎn)變溫度升高，增加淬火時(shí)的變形開(kāi)裂傾向。而導(dǎo)致過(guò)熱的原因是爐溫儀表失控或混料（常為不懂工藝發(fā)生的）。過(guò)熱組織可經(jīng)退火、正火或多次高溫回火后，在正常情況下重新奧氏化使晶粒細(xì)化。

斷口遺傳

有過(guò)熱組織的鋼材，重新加熱淬火后，雖能使奧氏體晶粒細(xì)化，但有時(shí)仍出現(xiàn)粗大顆粒狀斷口。

產(chǎn)生斷口遺傳的理論爭(zhēng)議較多，一般認(rèn)為曾因加熱溫度過(guò)高而使MnS之類(lèi)的雜物溶入奧氏體并富集于晶界面，而冷卻時(shí)這些夾雜物又會(huì)沿晶界面析出，受沖擊時(shí)易沿粗大奧氏體晶界斷裂。

粗大組織的遺傳

有粗大馬氏體、貝氏體、魏氏體組織的鋼件重新奧氏化時(shí)，以慢速加熱到常規(guī)的淬火溫度，甚至再低一些，其奧氏體晶粒仍然是粗大的，這種現(xiàn)象稱(chēng)為組織遺傳性。

要消除粗大組織的遺傳性，可采用中間退火或多次高溫回火處理。

二、過(guò)燒現(xiàn)象

過(guò)燒

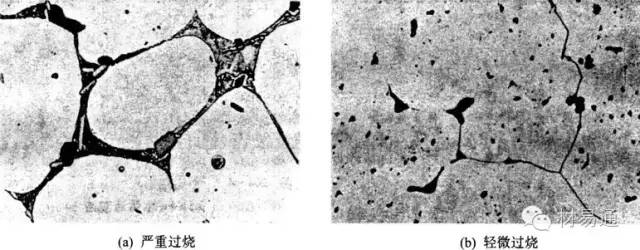

加熱溫度過(guò)高，不僅引起奧氏體晶粒粗大，而且晶界局部出現(xiàn)氧化或熔化，導(dǎo)致晶界弱化，稱(chēng)為過(guò)燒。

鋼過(guò)燒后性能?chē)?yán)重惡化，淬火時(shí)形成龜裂。過(guò)燒組織無(wú)法恢復(fù)，只能報(bào)廢。因此在工作中要避免過(guò)燒的發(fā)生。

三、脫碳和氧化

脫碳

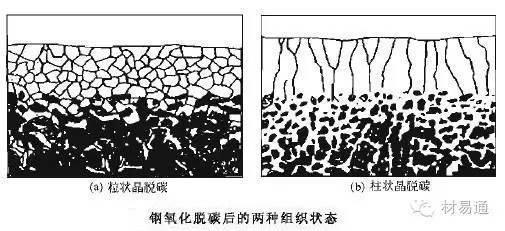

鋼在加熱時(shí)，表層的碳與介質(zhì)（或氣氛）中的氧、氫、二氧化碳及水蒸氣等發(fā)生反應(yīng)，降低了表層碳濃度稱(chēng)為脫碳。

脫碳鋼淬火后表面硬度、疲勞強(qiáng)度及耐磨性降低，而且表面形成殘余拉應(yīng)力易形成表面網(wǎng)狀裂紋。

氧化

加熱時(shí)，鋼表層的鐵及合金與元素與介質(zhì)（或氣氛）中的氧、二氧化碳、水蒸氣等發(fā)生反應(yīng)生成氧化物膜的現(xiàn)象稱(chēng)為氧化。高溫（一般570度以上）工件氧化后尺寸精度和表面光亮度惡化，具有氧化膜的淬透性差的鋼件易出現(xiàn)淬火軟點(diǎn)。

為了防止氧化和減少脫碳的措施有：工件表面涂料，用不銹鋼箔包裝密封加熱、采用鹽浴爐加熱、采用保護(hù)氣氛加熱（如凈化后的惰性氣體、控制爐內(nèi)碳勢(shì)）、火焰燃燒爐（使?fàn)t氣呈還原性）。

四、氫脆現(xiàn)象

氫脆

高強(qiáng)度鋼在富氫氣氛中加熱時(shí)出現(xiàn)塑性和韌性降低的現(xiàn)象稱(chēng)為氫脆。

出現(xiàn)氫脆的工件通過(guò)除氫處理（如回火、時(shí)效等）也能消除氫脆，采用真空、低氫氣氛或惰性氣氛加熱可避免氫脆。

免責(zé)聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請(qǐng)第一時(shí)間聯(lián)系本網(wǎng)刪除。
