1.背景

    在現代工業中，在機械及其他工業領域大量使用油漆涂層在碳鋼板表面，主要用于防止鋼板腐蝕。但由于某些原因，比如涂漆操作的時候鋼板表面除銹未除干凈，導致涂漆以后在漆層下有腐蝕存在，并由此造成漆層與鋼板之間不斷產生分開和剝離，所以如果在無需去掉漆層的前提下能夠發現漆層下腐蝕，將會更早地發現并解決此問題。

    2.檢測工件基本情況

    （1）材質：碳鋼，外涂一層漆層

    （2）缺陷類型：在漆層與本體之間有的會有一層銹蝕層，因?yàn)樾枰獙ν科嶂蟮牧慵M(jìn)行檢測，以判斷是否有銹蝕層存在

    3.   實驗設備配置

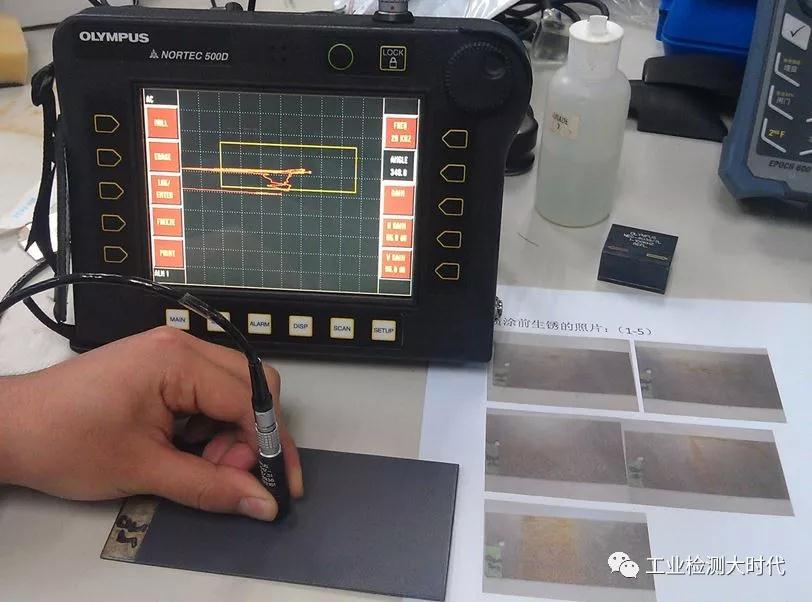

    （1）主機：Nortec 500D

    （2）探頭：常規渦流探頭

    （3）導線：9122083

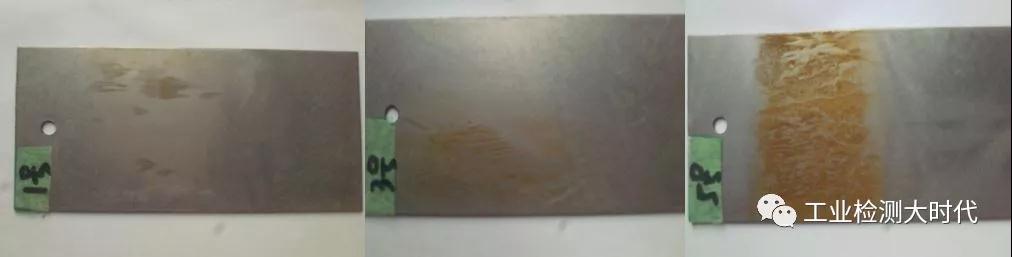

    4.檢測結果說明：選取三塊試板作為示例進行說明

    （1）5號試板在中間位置有銹蝕層，檢測結果如下：

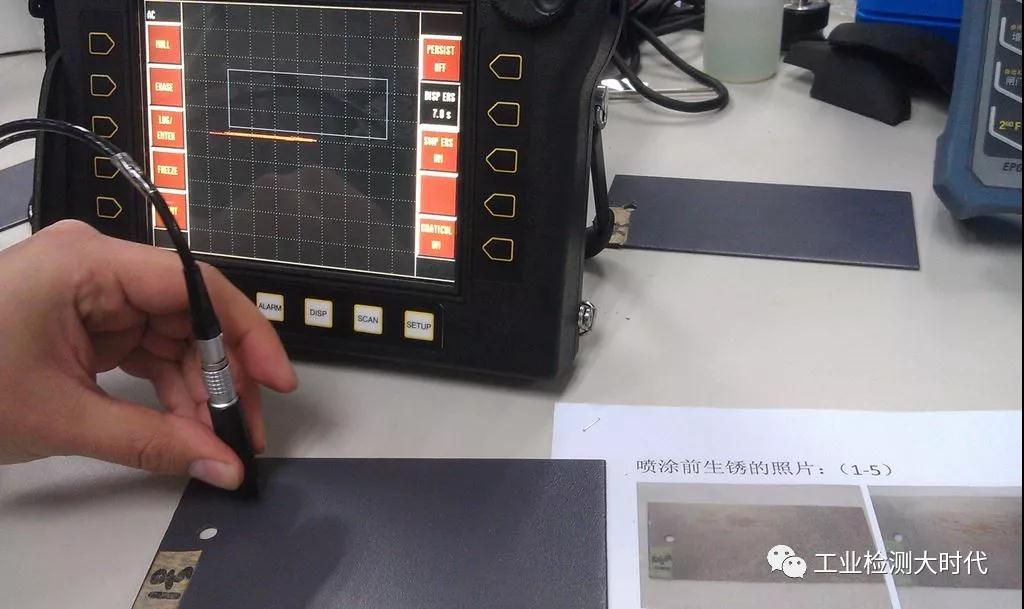

    在左上角位置沒有銹蝕層，信號在屏幕中間位置，且只在水平方向移動。

    進入中間位置，由于存在銹蝕層，信號移動到屏幕靠上的位置，進入報警框，觸發報警框變黃報警，同時儀器發出滴滴的報警音

    在試板右側，再次進入無銹蝕區域，信號回到屏幕中間位置

    （2）3號試板在左下方位置有銹蝕層，檢測結果如下：

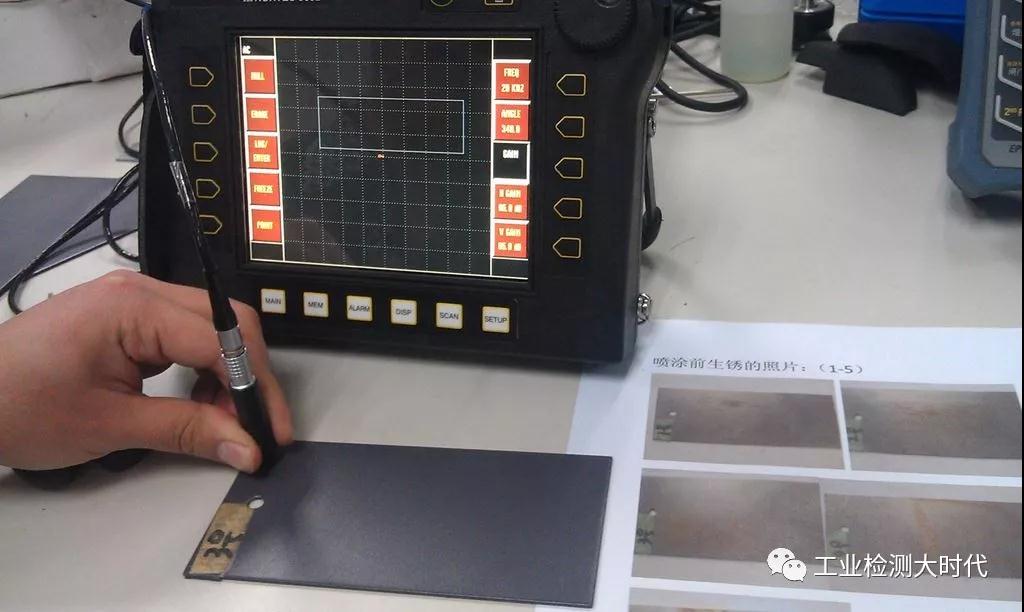

    在試板左上角位置，沒有銹蝕層，信號保持在屏幕中間位置

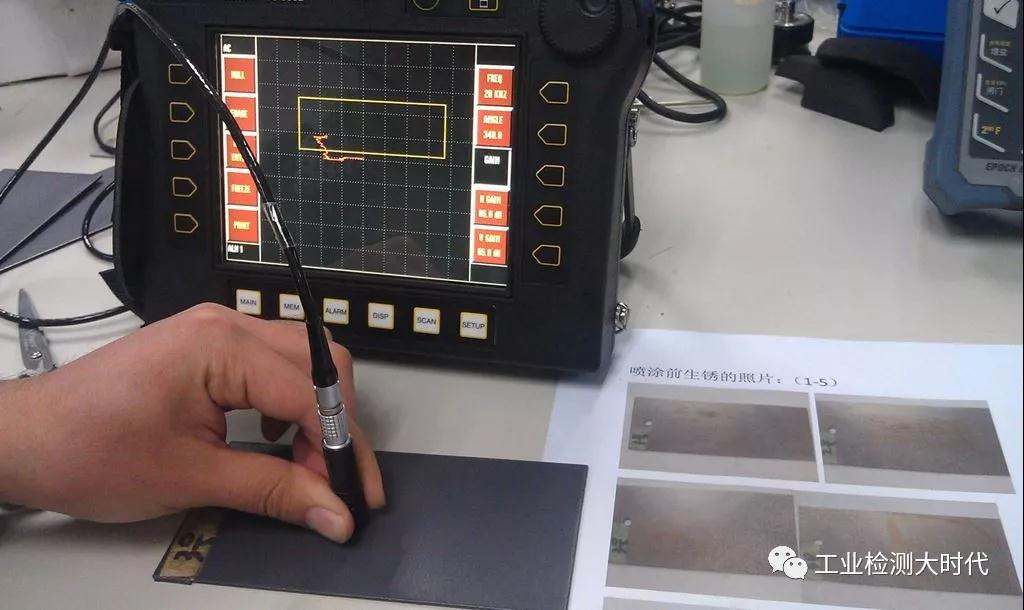

    進入左下方銹蝕層，缺陷信號進入報警框，觸發報警，報警框變黃，同時發出滴滴的報警聲

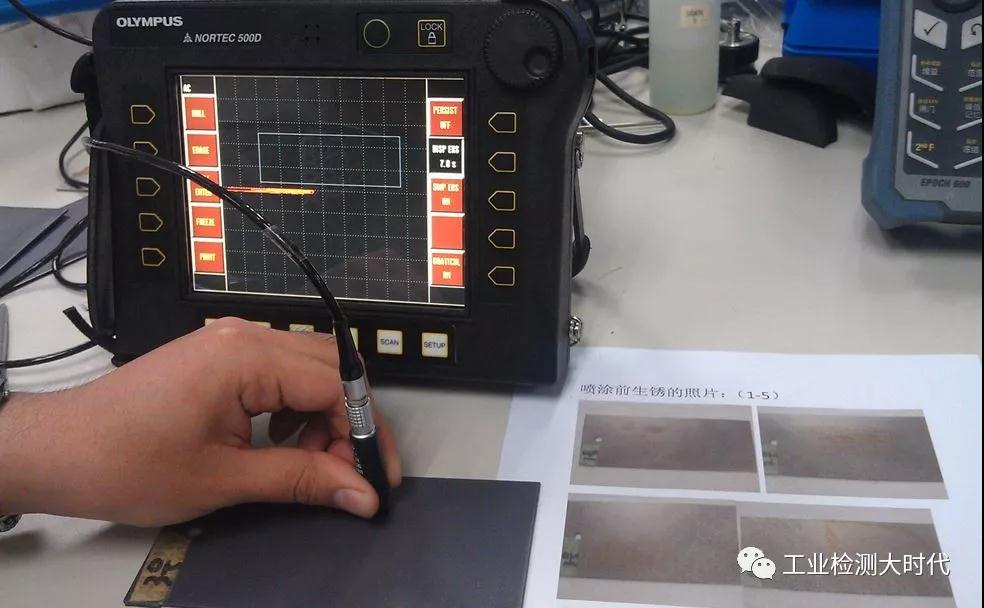

    在試板中間偏上的位置，無銹蝕層，信號回到屏幕中間位置，并只在水平方向移動

    （2）1號試板在中間位置有銹蝕層，檢測結果如下：

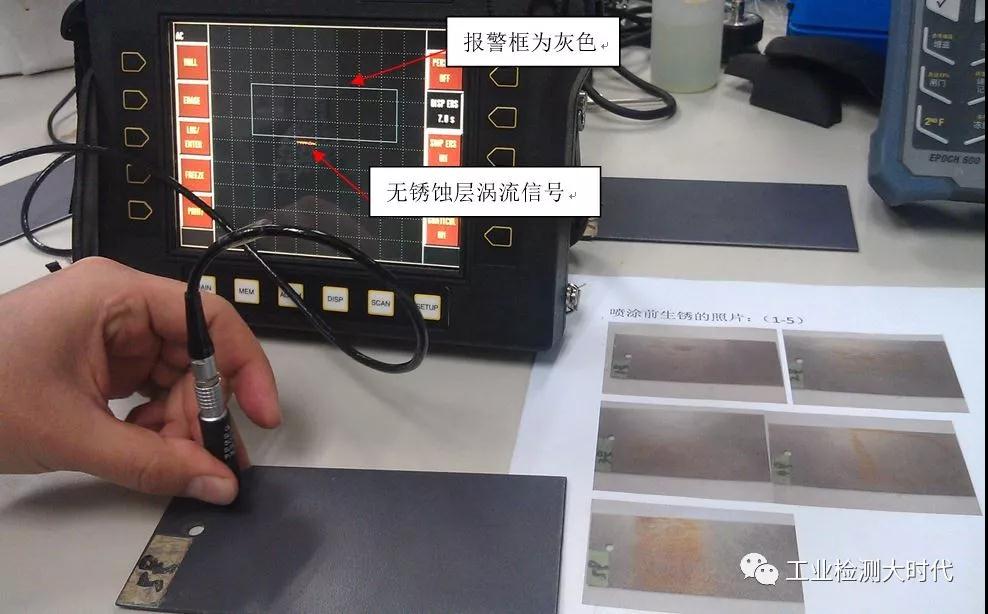

    在試板左上方?jīng)]有銹蝕層的位置，信號在屏幕中間位置

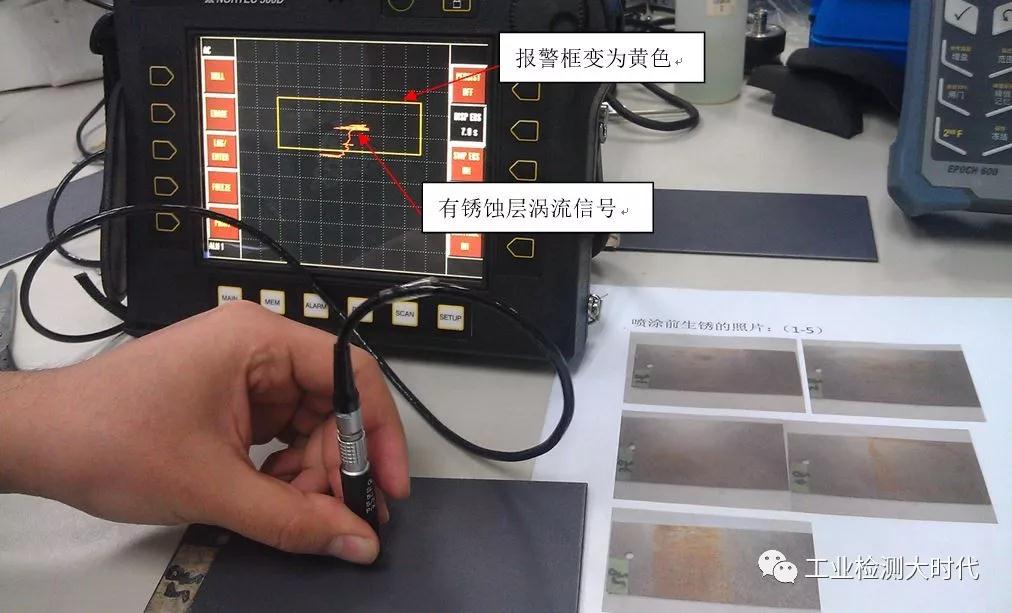

    在試板中間位置，存在銹蝕層，缺陷信號進入報警框，觸發報警，報警框變黃，儀器發出滴滴的報警音在試板右側，沒有銹蝕層，信號回到屏幕中間位置

    4. 結論

    使用Nortec系列渦流探傷儀可以方便快捷的測試出漆層下是否有銹蝕層，且測量位置精確，效果明顯。由于儀器便攜，因而可以隨身攜帶，戶外操作，并具有聲光報警功能。
