{首页主词},&

垃圾焚燒鍋爐內(nèi)的腐蝕機(jī)理及因素有哪些?

2018-06-29 11:54:19 作者：本網(wǎng)整理來源：找耐火材料網(wǎng) 分享至：

目前常用的城市處理垃圾的方法有：填埋法、焚燒法、堆肥法等。耐焚燒法是城市垃圾處理的主要方法之一。垃圾成分復(fù)雜，里面的固廢物有廚余物、廢塑料、廢金屬、廢舊家電等，有機(jī)含量高，碳、氫、氧是主要成分，同時(shí)還有大量氯、堿金屬等有害元素。這些成分在高溫焚燒后又會(huì)形成一些新的物質(zhì)產(chǎn)生，比如HCI氣體和NaCl、KCL等沉積鹽，以及一些硫元素，這些都會(huì)導(dǎo)致過熱器管以及鍋爐金屬受熱面和內(nèi)襯耐火材料的嚴(yán)重腐蝕。

腐蝕的熱力學(xué)過程

在金屬-氧-氯體系中，金屬產(chǎn)物的存在形式往往需要根據(jù)外部因素而定，包括金屬的種類、氯、氧的分壓、溫度等因素。實(shí)際體系中，由于氯合金成分復(fù)雜，溫度分布不均，金屬產(chǎn)物可能揮發(fā)等原因，并不能很好預(yù)測(cè)反應(yīng)產(chǎn)物的組分。

在氧氣充足的情況下，金屬表面與氧氣接觸，會(huì) 發(fā)生氧化腐蝕生成致密的氧化膜并阻止金屬的進(jìn)一步氧化，起到保護(hù)金屬的作用。但在垃圾焚燒過程中，由于氧氣參與腐蝕反應(yīng)被消耗，導(dǎo)致氧化膜由外至內(nèi) 存在一個(gè)濃度梯度，在氧化膜與金屬的界面處氧分壓較低，而垃圾中的氣通過氧化膜到達(dá)該界面，當(dāng)氯與氧的分壓達(dá)到一定關(guān)系時(shí)，氯化物成為穩(wěn)定相，所以就發(fā)生了氯腐蝕金屬生成氯化物。

腐蝕動(dòng)力學(xué)

垃圾中的氣、硫等元素在髙溫狀況下對(duì)金屬的腐蝕主要可分為高溫氣相腐蝕和熔融鹽腐蝕，高溫氣相腐蝕主要是指垃圾焚燒產(chǎn)生的HCl、Cl2與金屬反應(yīng)；熔融鹽腐蝕指金屬或者金屬氧化物與沉積鹽中的氯鹽及硫酸鹽反應(yīng)發(fā)生腐蝕，可能產(chǎn)生的反應(yīng)物如圖1所示。

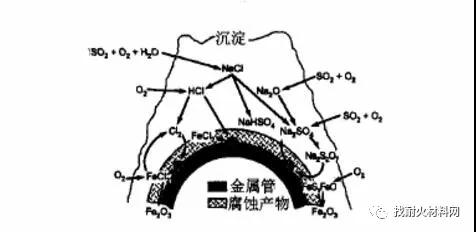

圖1 高溫腐蝕機(jī)理

1、氣相腐蝕的機(jī)理——活化氧化

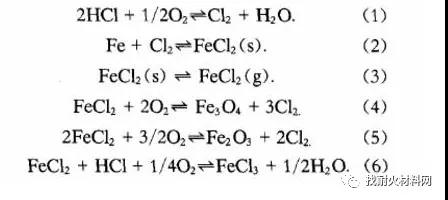

垃圾中塑料、橡膠和廚房廢料中都含有氯元素，例如聚氯乙烯廢物、聚偏二氯乙烯廢物、氯化丁基橡膠廢物、氯化鈉、氯化鉀等，這些有機(jī) 和無機(jī)氯化物在高溫焚燒后都會(huì)產(chǎn)生HCl。垃圾焚燒廢氣中的氧的質(zhì)量分?jǐn)?shù)為5%?10%,而HCl的質(zhì)量濃度為800?4000 mg/m3。高溫HCl的腐蝕機(jī)理目前報(bào)道較多的是活化氧化的機(jī)理，可見以下化學(xué)反應(yīng)式：

反應(yīng)式（1）為HCl被氧化成氯氣，進(jìn)一步，氯氣經(jīng)由孔隙或裂縫穿過氧化膜，在金屬/氧化膜界面反應(yīng)生成金屬氯化物FeCl2等，見反應(yīng)式（2）。氣化物FeCl2在溫度500℃下具有較高蒸汽壓，圖 2列出了部分氯化物的熔點(diǎn)和蒸汽壓力約達(dá)到 10.13 Pa時(shí)所需溫度T4。部分固態(tài)氯化物在高溫下轉(zhuǎn)化為氣態(tài)，向外擴(kuò)散傳輸，在氧氣濃度較高處被氧化，重新生成氧化物和氯氣，這些由氣相物反應(yīng)生成的氧化膜，相比于無氯環(huán)境下的氧化膜更為疏松，黏附性差，喪失了保護(hù)性。氯氣在這個(gè)過程中充當(dāng)催化劑的作用，不會(huì)被消耗，一直循環(huán)利用，不斷腐蝕金屬。氧氣的加入導(dǎo)致生成的FeCl3熔點(diǎn)更低、更易揮發(fā)，從而加劇金屬的腐蝕，可見反應(yīng)式（6）。

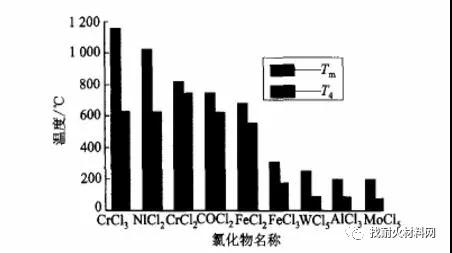

圖2 部分氯化物的熔點(diǎn)Tm和蒸汽達(dá)到10.13Pa時(shí)所需溫度T4

2 、熔融鹽腐蝕

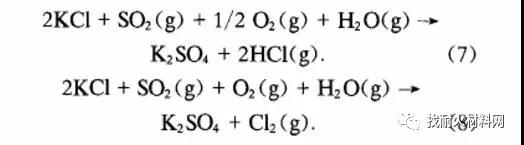

垃圾焚燒中的堿金屬氧化物，也是鍋爐高溫腐蝕的一個(gè)重要因素。這些堿金屬氧化物與HCl反應(yīng)，形成堿金屬氯化物，然后冷凝沉淀在表面。沉積鹽中基于金屬氯化物硫酸鹽化作用機(jī)制，可見以下化學(xué)反應(yīng)式：

由反應(yīng)式（7）生成的HCl可以進(jìn)一步氧化成 Cl2,從而進(jìn)一步腐蝕金屬，具體過程與HCl高溫腐蝕相似。高溫熔融的堿金屬氯化物亦可以與金屬氧化物反應(yīng)，具體可見以下化學(xué)反應(yīng)式：

在破壞金屬氧化膜的同時(shí)，還釋放出Cl2,進(jìn) 一步發(fā)生氣相腐蝕金屬。此外，熔融鹽含有多種混合氯化物，比如堿金屬和重金屬氯化物共混時(shí)，它們的共熔點(diǎn)變低，高溫環(huán)境下，熔融鹽成液相，這種液相腐蝕反應(yīng)使熔融鹽腐蝕進(jìn)一步加快，因?yàn)橐?相化學(xué)反應(yīng)往往比固相反應(yīng)快，其次，液相下會(huì)產(chǎn) 生電解質(zhì)發(fā)生電化學(xué)腐蝕。表1列出了部分混合熔融鹽的共熔點(diǎn)。

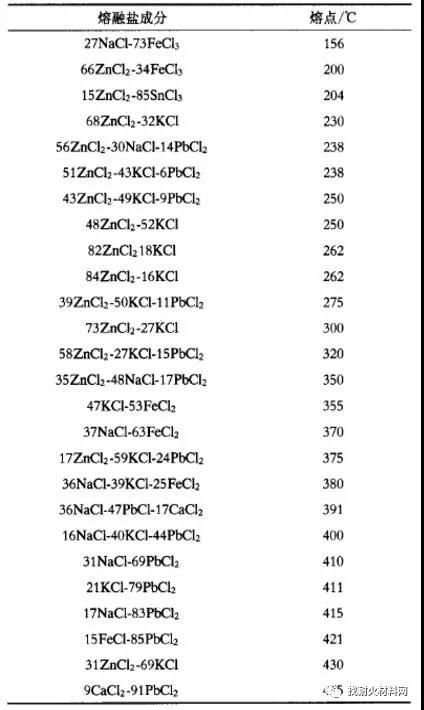

表1 部分混合熔融鹽的共熔點(diǎn)

雖然高溫氧化活化的機(jī)理被許多研究者所接受，但是關(guān)于氯如何通過氧化膜向內(nèi)滲透的機(jī)理，還沒有統(tǒng)一認(rèn)識(shí)。有學(xué)者認(rèn)為，以擴(kuò)散形式進(jìn)行的傳輸需要孕育期，而高溫氯化實(shí)驗(yàn)中引人HC1氣氛，活化腐蝕就能立即發(fā)生，故氯不是以固態(tài)緩慢的擴(kuò)散形式進(jìn)行傳輸，此外擴(kuò)散機(jī)理并不能解釋腐蝕速率的突變現(xiàn)象，即使氯以分子形式通過氧化膜上的縫隙、裂紋直接滲透也不能解釋腐蝕速率實(shí)變的現(xiàn)象，宏觀的缺陷可以提供氯的快速傳輸途徑，但同時(shí)氧氣也可以通過應(yīng)該方式傳輸，從而形成氧化膜。

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：韓鑫
