近年來，塑料制品在工業(yè)及人們?nèi)粘Ｉ钪械玫搅嗽絹碓綇V泛的應(yīng)用，這促進了中國模具工業(yè)的迅速發(fā)展。目前，中國的塑料模具在整個模具工業(yè)總產(chǎn)值中已占據(jù)首要位置。塑料模具對模具鋼的需求量不斷增加，塑料模具鋼P20（3Cr2Mo）作為當前國內(nèi)外應(yīng)用最廣泛的塑料模具鋼，具有優(yōu)異的耐磨性、可拋光性、切削加工性及導(dǎo)熱性。而塑料模具在200～300℃會被注入軟化的塑料，這些物質(zhì)所釋放出的含有氯、氟及其化合物的腐蝕氣體會對模具型腔產(chǎn)生一定的腐蝕作用。

    為此，研究人員對P20鋼耐蝕性進行了進一步的研究，通過電化學測試、失重試驗、中性鹽霧試驗、浸泡試驗研究了不同熱處理工藝處理的P20鋼在0.5mol/L的NaCl溶液中的耐蝕性，通過SEM、EDS、XRD、金相顯微鏡對腐蝕形貌進行觀察及分析，并探究P20鋼的腐蝕機制，從而找到一種既滿足力學性能要求又具有良好耐蝕性的P20鋼熱處理工藝。

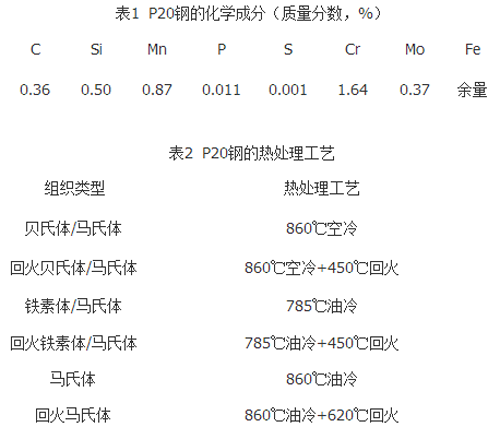

    試驗材料為熱軋P20鋼，其化學成分見表1。表2所示熱處理工藝，得到不同的微觀組織。


    研究結(jié)果表明：

    （1）860℃空冷得到的貝氏體/馬氏體雙相組織和860℃油冷得到的單相馬氏體組織的耐蝕性優(yōu)于785℃油冷得到的鐵素體/馬氏體雙相組織。

    （2）組織為貝氏體/馬氏體及馬氏體的試樣分別經(jīng)過450℃和620℃回火后，馬氏體和貝氏體發(fā)生分解，碳化物大量析出，自腐蝕電流密度較大，耐蝕性下降。

    （3）經(jīng)電化學試驗后，試樣表面腐蝕產(chǎn)物分為兩層，外層較為疏松，主要成份FeOOH，內(nèi)層較為致密，主要為Fe3O4，陽極反應(yīng)為鐵的溶解，陰極反應(yīng)為析氫反應(yīng)。

    （4）P20鋼在0.5mol/L的NaCl溶液中的點蝕以夾雜物為中心，周圍基體被不斷腐蝕，腐蝕時間越長，點蝕程度越嚴重。

責任編輯：李玲珊

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
