&

喜報！北科大在超細晶高強鋼研究取得重要突破！！！

2021-02-19 15:01:08 作者：本網(wǎng)整理來源：材料國重分享至：

近日，我校新金屬材料國家重點實驗室呂昭平教授團隊與英國謝菲爾德大學、美國國家標準與技術(shù)研究院及泰斯研究公司、鄭州大學等國內(nèi)外科研機構(gòu)合作，首次通過調(diào)控共格無序析出適時且持續(xù)的釘扎再結(jié)晶晶界遷移，獲得了具有高熱穩(wěn)定性的超細晶TWIP鋼，強度及加工硬化同時提升，據(jù)此研發(fā)出一種僅通過簡單軋制和退火工藝即可獲得高性能超細晶鋼的工業(yè)化晶粒細化技術(shù)。該項超細晶高強鋼研究的重要突破于2021年2月10日以“Facile route to bulk ultrafine-grain steels for high strength and ductility”為題在國際學術(shù)刊物Nature上發(fā)表。



開發(fā)性能優(yōu)異并適合大規(guī)模生產(chǎn)的新型高強鋼可以實現(xiàn)交通裝備的輕型化，具有巨大的市場需求。而孿晶鋼因其具有優(yōu)異的成形性能、抗拉強度（800-1000MPa）和均勻延展性（≥50%）從而成為汽車輕型化設(shè)計的首選材料，但低的屈服強度嚴重制約工程應用。如何在保證其高加工硬化率、高塑韌性的同時大幅提升材料強度是交通裝備制造等國民經(jīng)濟領(lǐng)域面臨的關(guān)鍵問題。

細晶強化是同步提升材料韌性和強度的重要手段。然而，由于孿晶鋼在冷卻過程中不具備固態(tài)相變，無法像低合金高強鋼一樣通過軋制和快速冷卻等工藝達到超細晶粒的目的，因此不得不采用等通道轉(zhuǎn)角擠壓、高壓扭轉(zhuǎn)等大塑性變形方法獲得超細晶。這些方法生產(chǎn)成本高、樣品尺寸小，而且細晶材料中通常含有高密度位錯、空位等晶體缺陷，大大降低其均勻延展性，很難實現(xiàn)規(guī)模化生產(chǎn)。

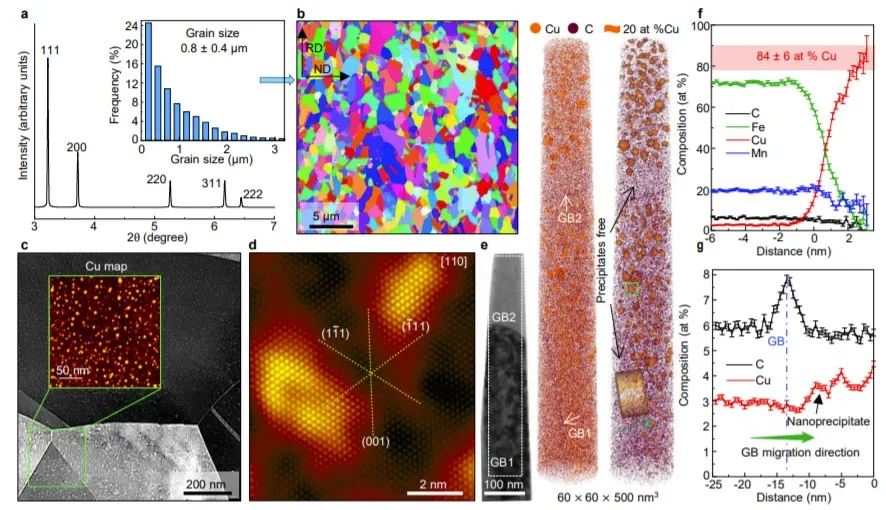

為解決超細晶奧氏體鋼的規(guī)模化制備的技術(shù)問題，北京科技大學新金屬材料國家重點實驗室呂昭平教授團隊與來自英國謝菲爾德大學、美國國家標準與技術(shù)研究院及泰斯研究公司、鄭州大學等國內(nèi)外科研機構(gòu)的材料學家們研發(fā)了一種新型晶粒細化技術(shù)：即通過微量Cu合金化，在再結(jié)晶過程中實現(xiàn)超細再結(jié)晶晶粒內(nèi)部快速、大量共格無序析出，通過強烈而持續(xù)的Zener 釘扎抑制超細再結(jié)晶晶粒長大，從而實現(xiàn)工業(yè)化條件下獲得超細晶TWIP。該技術(shù)通過影響局部層錯能細化了超細晶TWIP鋼的機械孿晶，而晶內(nèi)無序析出幾乎不釘扎位錯移動，從而在細化晶粒的同時進一步提升了TWIP鋼加工硬化能力。通過這一技術(shù)所得到的超細晶鋼屈服強度達到710MPa，抗拉強度高達2000MPa，同時均勻真應變超過了45%。該項技術(shù)具有一定的普適性，對其他合金體系的晶粒細化具有一定指導意義。

該項研究得到國家自然科學基金委員會創(chuàng)新群體項目和面上項目（51531001, 51921001, 51671018, 51971018和11790293））、教育部引智計劃項目（B07003）、教育部創(chuàng)新群體項目（IRT_14R05）、中央高校科研業(yè)務費項目（FRF-TP-18-093A1）、博新計劃項目（BX20180035）、北京科技大學新金屬材料國家重點實驗室自主項目（2018Z-01, 2018Z-19和 2019Z-01）聯(lián)合資助。論文的第一作者是來自英國謝菲爾德大學的中國學者高軍恒博士后，通訊作者分別是北京科技大學新金屬材料國家重點實驗室的蔣雖合研究員和呂昭平教授、美國國家標準與技術(shù)研究院及泰斯研究公司的Huairuo Zhang和英國謝菲爾德大學的Rainforth。

（點擊查看詳情）
