11.原子力顯微鏡AFM

分析原理：將一個對微弱力極敏感的微懸臂一端固定，另一端有一微小的針尖，由于針尖尖端原子與樣品表面原子間存在極微弱的作用力，通過在掃描時控制這種力的恒定，帶有針尖的微懸臂將在垂直于樣品的表面方向起伏運動。從而可以獲得樣品表面形貌的信息

譜圖的表示方法：微懸臂對應于掃描各點的位置變化

提供的信息：樣品表面形貌的信息

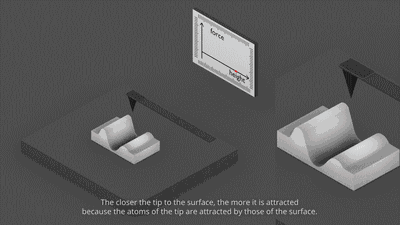

AFM原理：針尖與表面原子相互作用

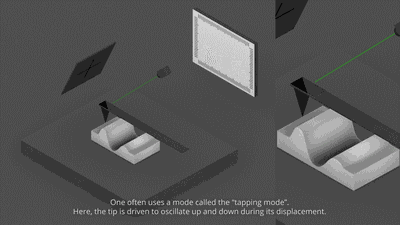

AFM的掃描模式有接觸模式和非接觸模式，接觸式利用原子之間的排斥力的變化而產生樣品表面輪廓；非接觸式利用原子之間的吸引力的變化而產生樣品表面輪廓。

接觸模式

12.掃描隧道顯微鏡STM

分析原理：隧道電流強度對針尖和樣品之間的距離有著指數依賴關系，根據隧道電流的變化，我們可以得到樣品表面微小的起伏變化信息，如果同時對x-y方向進行掃描，就可以直接得到三維的樣品表面形貌圖，這就是掃描隧道顯微鏡的工作原理。

譜圖的表示方法：探針隨樣品表面形貌變化而引起隧道電流的波動

提供的信息：軟件處理后可輸出三維的樣品表面形貌圖

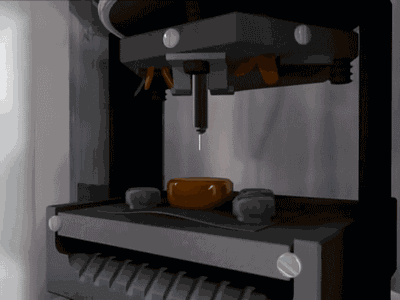

探針

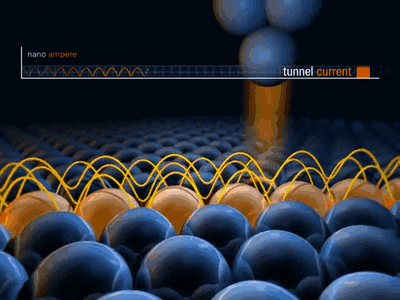

隧道電流對針尖與樣品表面之間的距離極為敏感，距離減小0.1nm，隧道電流就會增加一個數量級。

隧道電流

針尖在樣品表面掃描時，即使表面只有原子尺度的起伏，也將通過隧道電流顯示出來，再利用計算機的測量軟件和數據處理軟件將得到的信息處理成為三維圖像在屏幕上顯示出來。
