一文看懂隔熱斷橋鋁合金

2018-10-11 13:31:34 作者：本網整理來源：尋材問料分享至：

一基本介紹

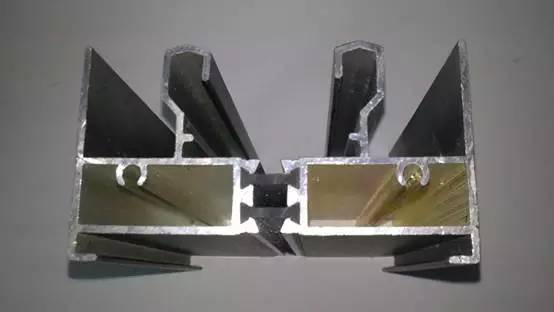

隔熱斷橋鋁又叫斷橋鋁，隔熱鋁合金，斷橋鋁合金。隔熱斷橋鋁兩面為鋁材，中間用塑料型材腔體做斷熱材料，通過這種創新結構設計，兼顧了塑料和鋁合金兩種材料的優勢，同時滿足裝飾效果和門窗強度及耐老性能的多種要求。

二名字由來

“斷橋鋁”這個名字中的“橋”是指材料學意義上的“冷熱橋”，而“斷”字表示動作，也就是“把冷熱橋打斷”。

具體地說，因為鋁合金是金屬，導熱比較快，所以當室內外溫度相差很多時，鋁合金就可以成為傳遞熱量的一座“橋”，這樣的材料做成門窗，它的隔熱性能就不佳了。而斷橋鋁是將鋁合金從中間斷開的，它采用硬塑將斷開的鋁合金連為一體，我們知道塑料導熱明顯要比金屬慢，這樣熱量就不容易通過整個材料了，材料的隔熱性能也就變好了，這就是“斷橋鋁（合金）”的名字由來。

三斷橋鋁合金門窗

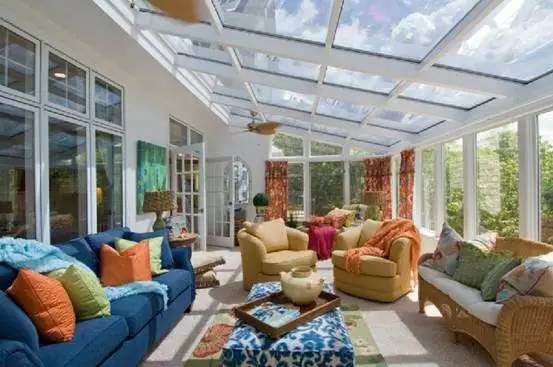

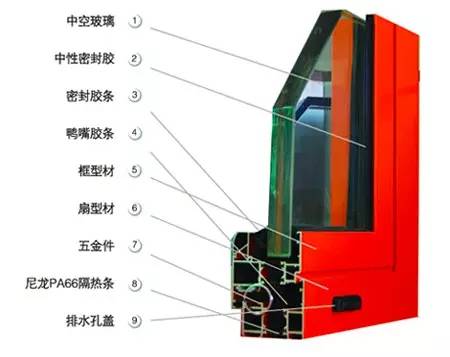

隔熱斷橋鋁合金的原理是在鋁型材中間穿入隔熱條，將鋁型材斷開形成斷橋，有效阻止熱量的傳導。這樣制成門窗框扇，配裝上中空玻璃、五金件、隱形紗窗、玻璃膠、發泡膠、密封條等，稱之為隔熱斷橋鋁合金門窗。

分類方式：

1、按開啟方式分為：固定窗、上懸窗、中懸窗、下懸窗、立轉窗、平開門窗、滑輪平開窗、滑輪窗、平開下懸門窗、推拉門窗、推拉平開窗、折疊門、地彈簧門、提升推拉門、推拉折疊門、內倒側滑門。

2、按性能分為：普通型門窗、隔聲型門窗、保溫型門窗。

3、按應用部位分為：內門窗、外門窗。

4、按品牌分類：維斯盾斷橋鋁、廣亞斷橋鋁、鳳鋁斷橋鋁、華建斷橋鋁、南山鋁業、中亞斷橋鋁、偉業斷橋鋁、廣東興發。

5、按系列型號分類：50系列，55系列，60系列，65系列，70系列，80系列等。

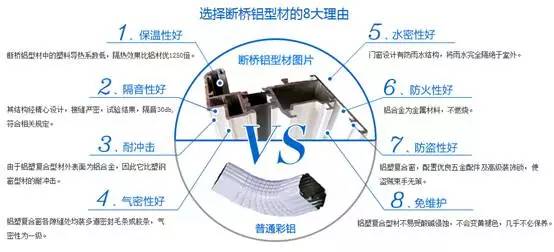

四隔熱斷橋鋁合金門窗的優點

1.斷橋鋁保溫隔熱性好。

2.斷橋鋁防水功能。

3.斷橋鋁防結露、結霜。

4.斷橋鋁防噪隔音。

5.斷橋鋁防火功能。

6.斷橋鋁防風沙、抗風壓。

7.斷橋鋁強度高不變型，免維護。

8.斷橋鋁多種色彩，極具裝飾性。

9.斷橋鋁綠色建材，循環經濟。

10.斷橋鋁開啟形式多，舒適耐用。

五隔熱保溫鋁合金型材制作流程

隨著居住環境高檔化，新型隔熱保溫鋁合金型材由國外傳到國內。各鋁型材生產企業紛紛引進國外隔熱斷橋穿條設備，國內從事鋁加工設備的企業也開發出隔熱斷橋穿條設備。都希望把新型隔熱保溫鋁型材推人市場。隔熱鋁型材的生產成本比普通鋁型材的高，增加了貫穿氧化、噴涂、穿條等工序。通過穿條斷橋連接，可以將氧化銀白色料與彩色噴涂料，砂面料與著色料相連接；增加型材的裝飾感。具體情況淺釋如下。

1、保溫原理

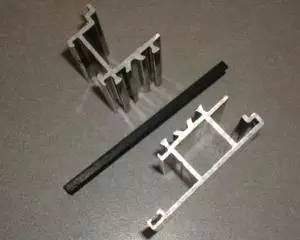

鋁材+PA66+鋁材

隔熱穿條鋁型材是由鋁合金型材和熱塑性混合材料隔熱條組合而成。滾壓式隔熱鋁合金型材是以隔熱性能好的高密度聚酰胺PA66膠條，或聚氯乙烯硬質塑料膠條經 穿條滾壓加工，使鋁、塑連成一體。發泡式隔熱鋁型材是利用隔熱條把內、外層鋁型材連接嵌裝成一體，在形成的隔熱腔內填充聚氨酯泡沫，成為隔熱鋁合金型材的 “冷橋”，達到保溫、節能的功效。

2、工藝流程

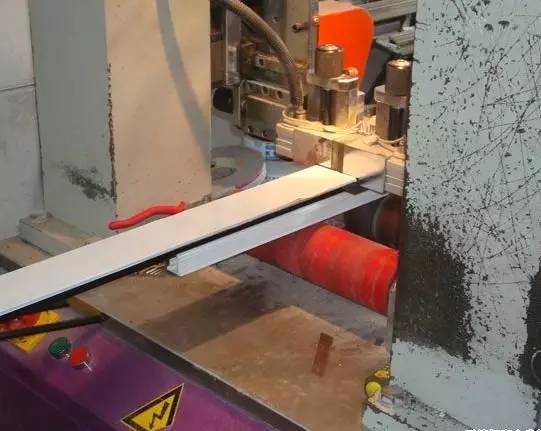

穿條機

國內的隔熱鋁型材生產線，主要生產工藝技術是采用“輥壓嵌入式”，無論是引進國外的或國產設備，均是采用“三步法”生產程序，即開齒、穿條、輥壓。也有的企業在研究“兩步法”生產程序，將開齒、穿條同步進行，但基本原理還是一樣，只是縮短了工序時間。工藝流程為：型材上操作平臺→貼保護膜→開齒→穿條→輥壓→隔熱腔填充聚氨酯泡沫→包裝。

⑴第一道工序主要是檢驗型材表面質量及尺寸規格。內、外層鋁型材可以采用陽極氧化或靜電粉末噴涂型材。也可以將內、外層鋁型材采用不同顏色配料，通過穿條斷橋連接，形成內、外雙色鋁合金門窗。

⑵第二道工序是貼保護膜，主要保護型材表面質量在加工、搬運過程中不被損壞。

⑶開齒是關鍵工序，主要是在隔熱鋁型材穿條滑道兩內壁碾壓形成如鋸齒狀齒道。通過輥壓嵌入聚氯乙烯硬質塑料膠條，使其固定在一起。

⑷穿條與輥壓工序是重要工序，穿條是將聚氯乙烯硬質塑料隔熱條，通過穿條設備穿入已開好齒的隔熱鋁型材齒道內，然后又通過輥壓設備，將隔熱鋁型材與聚氯乙烯硬質塑料膠條輥壓在一起。

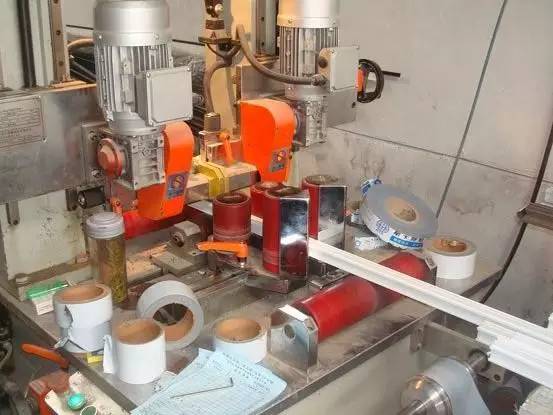

穿好后再進行滾壓

⑸隔熱腔填充聚氨酯泡沫工序是對發泡式隔熱鋁型材而言的，將型材放在雙組分計量混配器中，通過混合噴頭灌注到隔熱腔內自然發泡。

⑹包裝是最后工序，可用塑料薄膜套裝，也可用包裝紙纏繞包裝，主要是保護型材在運輸、加工中不被磕碰傷。

六隔熱斷橋鋁型材如何判斷優劣

a、型材壁厚：一般做家裝產品，門窗廠多數選用出材率高的產品也就是壁厚比較薄的產品以降低造價，象瑞達出產的1.3厚就低于國標。國標規定：型材厚度應大于或等于1.4mm。

b、隔熱條：隔熱條使斷橋鋁型材最關鍵造成部分，必須使用PA66尼龍，這是國家標準規定的，但目前裝修市場上很多廠家使用便宜的PVC塑料隔熱條，這將嚴重影響產品使用壽命及安全。

c、盡量采用原廠原裝產品，不是二次噴涂自行穿條產品，那些可以讓顧客隨意挑選型材顏色的多數是二次噴涂自行穿條產品，產品質量無法與原廠原裝產品相比。

七斷橋鋁門窗優劣的重要判斷標準

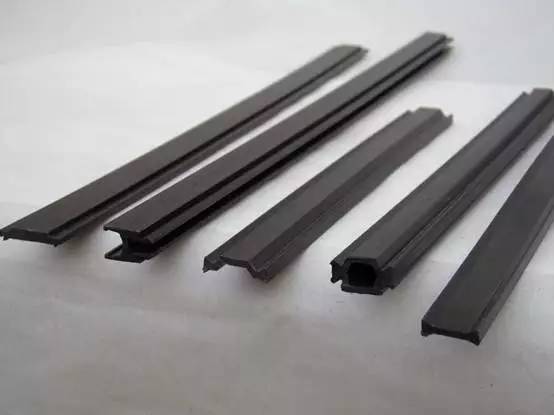

斷橋鋁隔熱條是斷橋鋁門窗優劣的重要判斷標準，目前國內斷橋鋁隔熱條主要有PA66尼龍條，還有PVC隔熱條，優質的斷橋鋁門窗都是采用的尼龍條，雜牌不達標的斷橋鋁則采用的是PVC隔熱條，消費者在選購斷橋鋁門窗的時候可以在安裝的過程中查看。

優 質斷橋鋁隔熱條產品是由65%以上的聚酰胺PA66（俗稱尼龍66）和25% 的玻璃纖維以及10% 的添加劑構成的。原材料決定了聚酰胺玻纖隔熱條的諸多特性，例如線膨脹系數、抗拉強度等。25% 玻璃纖維增強的聚酰胺隔熱條（PA66GF25）材料的線膨脹系數與鋁合金型材最為匹配，從而確保隔熱條與鋁型材緊密結合，即便是極端的冷熱天氣也不會脫落。有些材料雖然可以達到PA66GF25 的強度、耐溫性等要求，但線膨脹系數卻無法匹配。

劣斷橋鋁隔熱條不僅抗拉強度差，其線膨脹系數與鋁材相差甚遠，熱脹冷縮比率與鋁材不匹配，極易造成隔熱條從型材里脫落出來，造成掉窗的惡劣事故。所以不使用PA66的隔熱條均為不合格產品，隔熱條國家標準也嚴格規定了聚酰胺與玻纖的最低使用比例。

斷橋鋁隔熱條的另一種主要原料——玻璃纖維，對斷橋鋁隔熱條的強度影響非常大。由于玻纖本身強度要遠遠高于尼龍，復合材料的強度就是玻璃纖維本身性能的一種變相體現。玻璃纖維的對材料強度的影響表現有以下幾點：首先是細度，單絲直徑細的玻璃纖維更利于與尼龍材料相容緊密，才能將玻璃纖維的高強度才能體現出來。其次是玻璃纖維本身的強度。用于增強材料的無堿玻璃纖維自身強度很高，而普通的含堿玻璃纖維強度低，脆性大。這種普通玻璃纖維價格只有極細的玻璃纖維（直徑7 微米）的一半，對材料幾乎無增強效果。

除尼龍66 和玻璃纖維兩種主要原料以外，剩下10% 的添加劑是生產商材料工程師們發揮的空間，材料的許多綜合性能將從中得到發揮，諸如抗紫外老化性能、尺寸穩定性、抗吸水性等性能。

目前中國斷橋鋁門窗十大品牌均采用的是PA66尼龍條，更加優質的斷橋鋁隔熱條哦，保證了斷橋鋁門窗的良好的隔熱連接效果，保證了產品質量。
