對海洋工程結構鋼來說，海洋飛濺區是腐蝕最嚴重而防護最薄弱的區帶。飛濺區腐蝕給海洋鋼結構帶來嚴重?fù)p害。合金化是提高鋼在飛濺區耐蝕性的最簡單、有效的方法。1951 年美國開發了耐飛濺區腐蝕的Mariner鋼（0.5Ni-0.5Cu-0.1P）。之后日、中等國都成功研發了自己的耐飛濺區腐蝕鋼，但沒有研發在飛濺區耐蝕性優異的高耐飛濺區腐蝕鋼。隨著我國人工成本不斷上漲，需要研發高耐飛濺區腐蝕鋼，以延長鋼結構使用壽命，降低其維護成本。日本新日鐵公司從20世紀80年代開始研發新型耐鹽腐蝕耐候鋼，1998 年成功開發了在海濱高鹽環境中具有優異耐蝕性的耐候鋼（3%Ni-0.4%Cu）。

    飛濺區上接海洋大氣區。造成鋼在海水飛濺區腐蝕嚴重，可以說是由于鹽分多濕潤時間長，這基本與海洋大氣區的腐蝕情況類似。因此，研發高耐飛濺區腐蝕鋼可以參考3%Ni 耐候鋼。目前，耐飛濺區腐蝕鋼研究和開發的文獻[中，鋼的Ni 含量都不大于1%。本文通過飛濺區暴露實驗，采用X射線衍射（XRD） 和電子探針顯微分析（EPMA） 技術，研究了2%和3%Ni 鋼銹層的相組成、銹層截面的微觀形貌、微區成分和元素面分布等特性，討論了Ni 對鋼飛濺區銹層及耐蝕性的影響。

    1 實驗方法

    實驗鋼共3 種，Ni2 鋼，Ni3 鋼及Q235B 鋼，其化學成分列于表1。試樣尺寸100 mm×50 mm×（4~6） mm，表面磨光，粗糙度Ra為3.2 mm。試樣地點為青島小麥島，海水平均溫度13.7 ℃，平均鹽度31.5，平均氣溫12.3 ℃。試樣固定在飛濺區試樣架上，試樣高度在平均高潮位以上0.5~1.2 m，實驗時間3 a。

    實驗方法執行GB/T 5776-2005。實驗結束后，取下試樣，按GB/T 16545-1996 酸洗除去腐蝕試驗試樣的銹層，由失重計算腐蝕速率。按GB/T 6384-2008測量平均點蝕深度和最大點蝕深度。取下銹層分析試樣。刮取外銹層和內銹層，分別研成粉末。用D/max-2500PC 型XRD 分析銹層的相組成，陽極為鉬靶。切割銹層分析試樣，進行真空鑲嵌，打磨拋光后，用JXA-8800R 型EPMA 觀察銹層的截面形貌，分析內、外銹層微區成分，分析元素面分布。

    2 結果和討論

    2.1 腐蝕結果

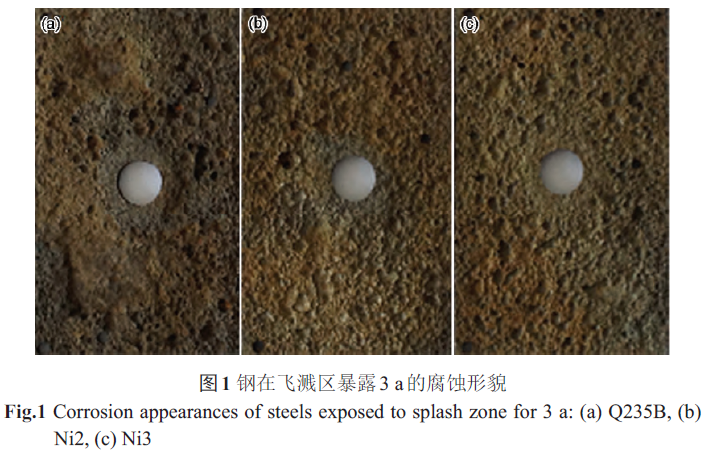

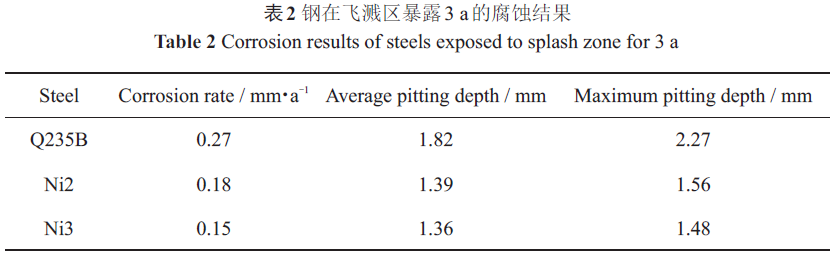

    表2 為實驗鋼在飛濺區暴露3a 的腐蝕速率和點蝕深度。可以看出，Ni2 鋼和Ni3 鋼的腐蝕速率、平均點蝕深度和最大點蝕深度比Q235B 鋼都有大幅度下降。Ni3 鋼的腐蝕速率、平均點蝕深度和最大點蝕深度小于Ni2 鋼。Ni2 鋼和Ni3 鋼暴露3 a 的腐蝕形貌也不同于Q235B 鋼，見圖1。Q235B 鋼有蝕坑和大的潰瘍坑，Ni2 鋼和Ni3 鋼有蝕坑，潰瘍坑的直徑和深度都比Q235B 鋼小。以上結果表明，Ni2鋼和Ni3 鋼在飛濺區的耐蝕性比碳鋼大幅度提高。Ni3 鋼的耐蝕性高于Ni2 鋼。

    2.2 銹層相組成

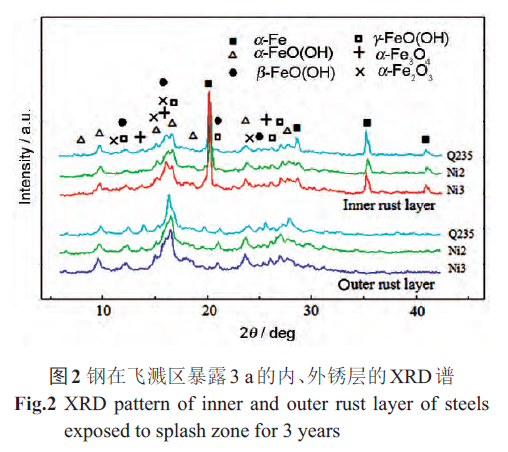

    圖2 是3 種鋼在飛濺區暴露3 a 的外銹層和內銹層的XRD譜。可以看出，3 種鋼的外銹層的相組成主要有α-FeOOH、β-FeOOH、γ-FeOOH、α-Fe3O4和α-Fe2O3，另外還有非晶態物質。3 種鋼的外銹層中α-FeOOH含量大于γ-FeOOH和α-Fe3O4，β-FeOOH和α-Fe2O3含量較少。  在3 種鋼的外銹層中，α-FeOOH含量大小順序?yàn)镹i3 鋼＞Ni2 鋼＞Q235B，而α-Fe3O4含量為Ni3 鋼＜Ni2 鋼＜Q235B；β- FeOOH、γ-FeOOH 或α-Fe2O3 含量接近。這表明，在鋼中添加2%~3%Ni 能增加外銹層中的α-FeOOH的含量，減少α-Fe3O4含量。在鋼的銹層中，α-FeOOH是保護性銹層的主要構成相[7]，α-FeOOH/γ-FeOOH的比率增加，銹層保護性提高。

    內銹層的相組成除與外銹層相同之外，還含有α-Fe。這說明內銹層中有未腐蝕的鋼基體顆粒。在圖3 能觀察到內銹層中有未腐蝕的鋼基體顆粒。劉大楊等認為，這是由于局部腐蝕縱橫交叉擴展，使一部分未參加腐蝕反應的金屬小顆粒因周?chē)饘俦桓g而脫離基體，進入內銹層中。在3 種鋼的內銹層中α-Fe 含量不同，其順序?yàn)镼235B＞Ni2 鋼≈Ni3 鋼。這表明，Q235B的局部腐蝕比含鎳鋼嚴重，致使它的內銹層中有更多的未腐蝕的金屬小顆粒。除α-Fe 外，在3 種鋼中內銹層中，同一相的含量基本相同；與外銹層同一相的含量相比，內銹層中β-FeOOH、α-Fe3O4含量明顯減少，其它相基本相同。

    2.3 銹層截面的微觀形貌和微區成分

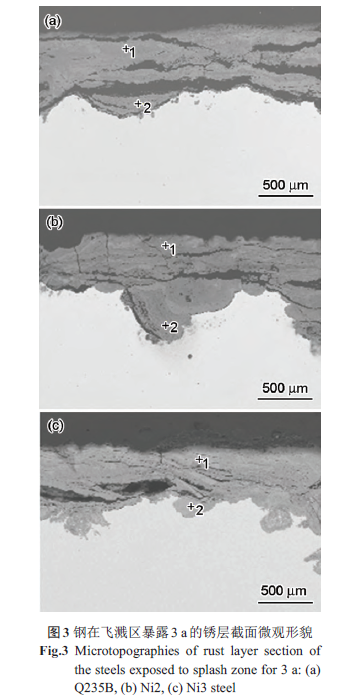

    圖3 是3 種鋼在飛濺區暴露3 a 的銹層截面微觀形貌。在飛濺區的腐蝕類型為全面腐蝕，腐蝕表面不均勻。由圖3 看出，試驗鋼的腐蝕表面有蝕坑和小的蝕孔。在鋼內銹層中能觀察到與鋼基體相同顏色和亮度的點，這些點是沒腐蝕的鋼基體顆粒。3種鋼的銹層都存在裂紋、孔洞等缺陷。含鎳鋼銹層中的裂紋和孔洞比Q235B鋼細小，銹層比Q235B致密。這表明，添加2%~3%Ni 能減小鋼飛濺區銹層中的裂紋和孔洞，提高銹層的致密度。

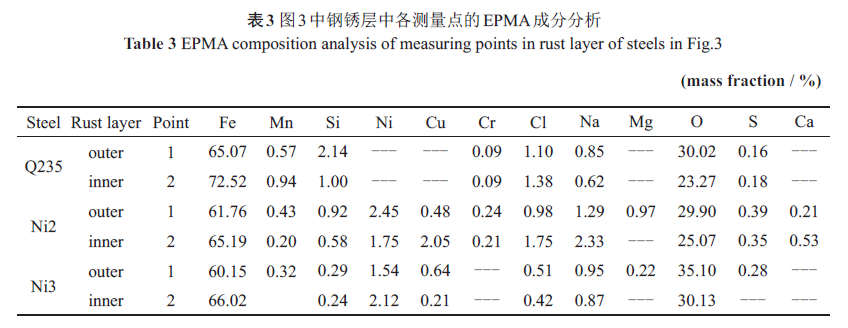

    表3 是圖3 中3 種鋼銹層中各測量點的微區成分分析結果。點1 處于外銹層，點2 處于內銹層。銹層中除含有鋼的成分Fe、Mn、Si、Ni 和Cu等外，還有海鹽的成分Cl、Na、Mg 和Ca 等。含鎳鋼銹層中的Ni 或Cu含量差別較大，說明Ni 和Cu在銹層中分布不均勻。從銹層的Ni/Fe、Cu/Fe 的比值看，有些點的比值大于鋼基體的比值，即Ni 和Cu 有富集現象。Q235B 鋼銹層中的Cl 含量比兩種含鎳鋼高，Na 和Mg含量比含鎳鋼低。

    2.4 銹層截面元素面分布

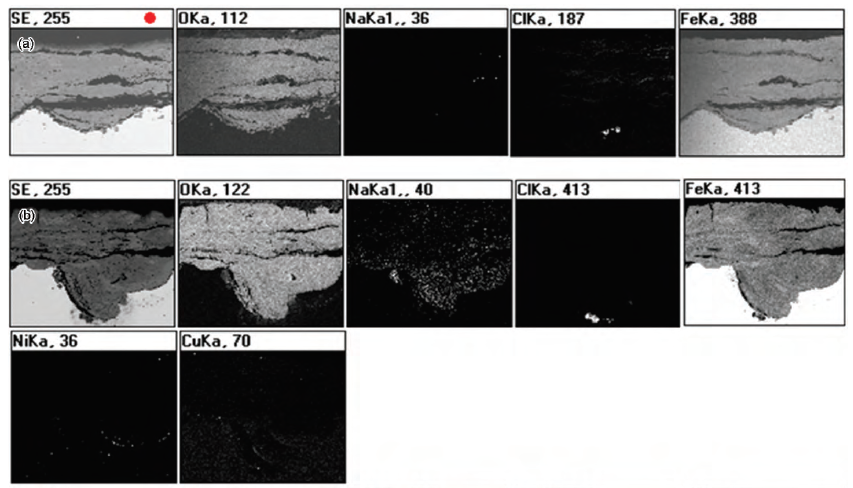

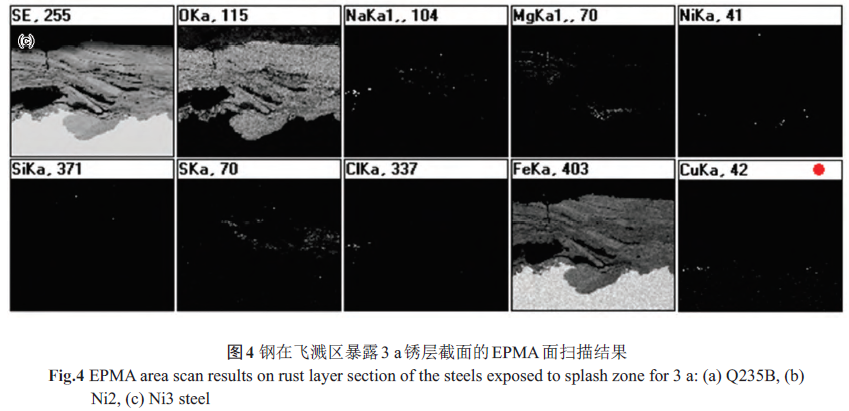

    圖4 是3 種鋼銹層截面的EPMA元素面掃描結果。結果顯示，Na+、Mg2+和Cl-在銹層中有富集，但這些離子在3 種鋼銹層中的含量、富集程度、富集形態和分布等存在差別。Ni2 鋼和Ni3 鋼銹層中的Na+和Mg2+富集程度比Q235B鋼高得多，Cl-富集程度比Q235B鋼低得多。這與微區成分分析結果一致。表明添加2~3%Ni 有利于鹽分中的Na+和Mg2+向銹層和鋼基體界面滲透，對Cl-滲透有抑制作用。Cl?是加速腐蝕的離子，抑制Cl-滲透進入銹層到達腐蝕界面，能減輕鋼的腐蝕。kimura 等分析了Fe-3.0%Ni-0.40%Cu 耐候鋼暴露9 a 的銹層，認為Ni 部分取代Fe3O4中Fe 的位置，生成Fe2NiO4，從而使得銹層具有陽離子選擇性，抑制Cl-滲透，保護了基體。

    在Q235 鋼銹層中，Na+有富集點，富集點主要分布在銹層的裂縫處。在Ni2 鋼銹層中有Na+富集，富集區彌散分布。在銹層中自外向內，Na+富集區的數量逐漸增多，面積逐漸增大。在Ni3 鋼銹層中，有Na+、Mg++富集，富集區彌散分布在銹層中。Cl-在銹層中高度富集。在Q235B 鋼和Ni2 鋼的銹層中，Cl-的高度富集區在蝕孔內。可以認為這與鋼鐵在含Cl-中性介質中發生局部腐蝕時蝕孔內Cl-的富集相似。蝕孔內溶解的Fe++水解生成H+，導致蝕孔內pH 值下降。為了保持蝕孔內的電荷平衡，Cl-不斷向孔內遷移，導致孔內Cl-富集。pH值降低和Cl-富集都加速鋼的腐蝕。與Q235B鋼和2%Ni鋼的情況不同，3%Ni 鋼的銹層中的Cl-的高度富集區在銹層的孔洞處，沒看到蝕孔內有Cl-明顯富集。 即添加3%Ni，使鋼蝕孔中的Cl-富集程度顯著降低。由此可知，Ni3 鋼的點蝕發展速度比Q235B 鋼和Ni2 鋼小。

    在含Ni 鋼的銹層中，Ni 在腐蝕界面附近有富集區，主要分布在蝕坑內。在含鎳鋼內銹層中有Cu的富集點或富集區。Cu 是提高鋼的耐飛濺區腐蝕性的有效元素。在耐飛濺區腐蝕鋼中Cu的添加量通常為0.15%~0.5%。曹?chē)?guó)良等研究表明，在內銹層中，在宏觀陰極區，Cu可細化內銹層的晶粒，從而促進保護性銹層的形成；在蝕坑內，富集在銹層夾雜物的周?chē)瑢?duì)銹層的裂紋和孔洞有修復作用；Cu 可提高蝕坑內基體的電位，從而提高鋼的耐點蝕性能。

    2.5 Ni 對鋼飛濺區耐蝕性的影響

    綜合以上討論得出，鋼中添加2%~3%的Ni，能使飛濺區銹層中的α-FeOOH含量增加，外銹層中的裂紋和孔洞減小，銹層的致密度提高；有利于鹽分中的Na+、Mg2+向銹層和鋼基體界面滲透，對Cl-的滲透有抑制作用。這些影響都能提高銹層的保護性，從而提高鋼的耐蝕性。添加3%Ni，使蝕孔中的Cl-富集程度顯著降低，提高鋼的耐點蝕性能。含鎳鋼中的Ni 在蝕坑內富集，可提高蝕坑內基體的電位，從而提高鋼的耐點蝕性能。結合Ni 對銹層的影響和暴露腐蝕實驗結果可以看出，加入2%~3%Ni，能大幅度提高鋼在飛濺區的耐蝕性。

    3 結論

    （1） 添加2%~3%Ni，使鋼飛濺區暴露3 a 的銹層中的裂紋和孔洞減小，銹層的致密度提高；使鋼飛濺區外銹層中的a-FeOOH的含量增加。

    （2） 2%~3%Ni的加入，有利于鹽分中的Na+、Mg2+向銹層和鋼基體界面滲透，對Cl-的滲透有抑制作用。添加3%Ni，使鋼的蝕孔中的Cl-濃度顯著降低。

    （3） 加入2%~3%Ni，能大幅度提高鋼在飛濺區的耐蝕性。
