想象一下飛機的風擋的工作環境，從夏季高溫50-60度的機場起飛，20分鐘后到達零下40度的萬米高空，享受著時速900公里的自然風和機艙內外的壓力差。接受溫度、高度、速度的三重考驗。

 現代客機駕駛艙風擋玻璃

    三層防護

    飛機的風擋玻璃起初就是為飛行員遮風避雨的，因為更早期的飛機壓根就沒有風擋，飛行員只有一副風鏡。

    后來在飛行員和乘客鼓勵下，制造商生產帶篷子的飛機，這下就舒服了。不過那時候的飛機沒有增壓技術飛不高，所以風擋有點像今天的私家車風擋，能加溫但復雜程度不如今天的飛機。

    飛機風擋進化史大約是這個樣子：上世紀20年代用的是平板退火玻璃→30年代曲膠層纖維素復合玻璃→40年代用熱淬火膠層聚乙烯醇玻璃→50年代以后是有機玻璃或鋼化玻璃的多層復合結構風擋。

    我們在博物館看到的老飛機，很多風擋玻璃都發黃了，這就是早期纖維素酯類玻璃的缺點。

    如今的波音、空客飛機的風擋更像是一塊透明的玻璃墻，性能不俗，重量不輕。一塊A320的風擋玻璃重達35公斤。

    既要承受壓力、溫度變化，又要承受鳥擊不碎。所以現代客機風擋采用三層加密設計。

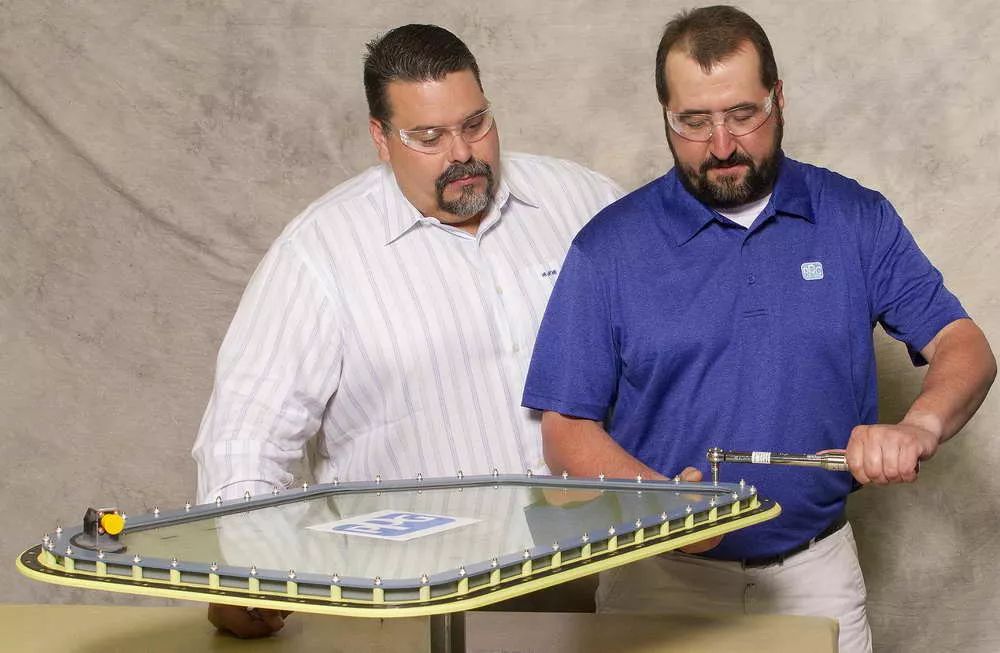

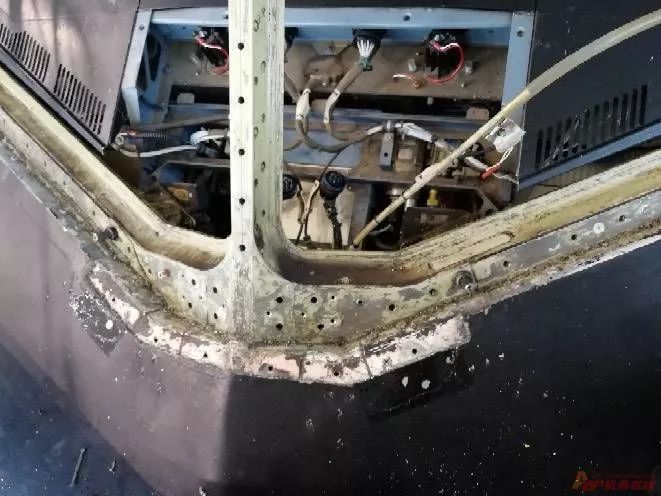

     空客320大修窗框拆解，螺絲口要涂抹油灰和鋅鉻酸鹽，主要起到防腐作用，而且上緊螺絲要使用扭力扳手。

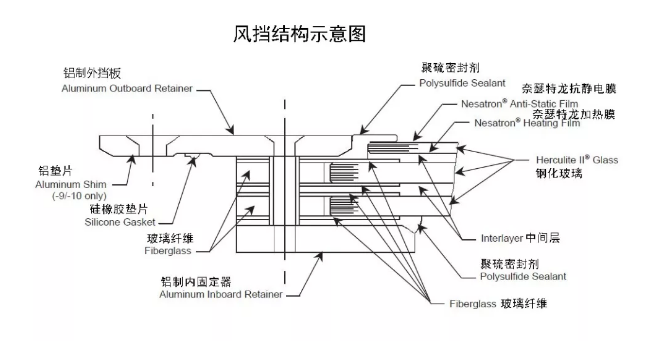

    分為外層鋼化玻璃、中層樹脂玻璃、內層化學鋼化玻璃，玻璃與玻璃之間還有其他材料的涂層和膠層。

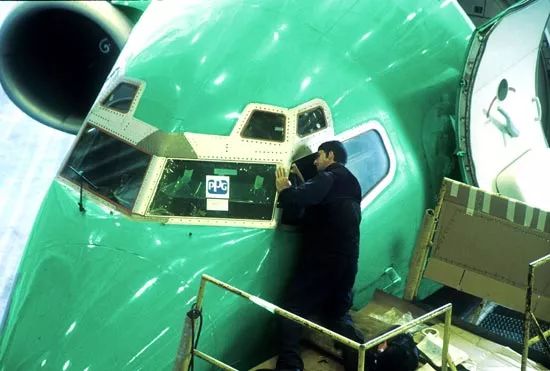

    中層和內層風擋玻璃是機身結構的一部分，根據飛機風擋制造商PPG的數據，每層厚度約為8毫米，承擔著氣壓負載。

    中層風擋是一個防失效結構，如果內層玻璃破裂，它可以防止碎片飛濺，同時也承擔著一定的結構負載。

    外層風擋玻璃厚度約為3mm，是一個堅硬耐磨的剛性表面，是外來物沖擊飛機的第一道防線，起到防止外來物體損傷和磨損的屏障作用，比如能抵抗1.8公斤重的鳥，以600公里時速撞擊。

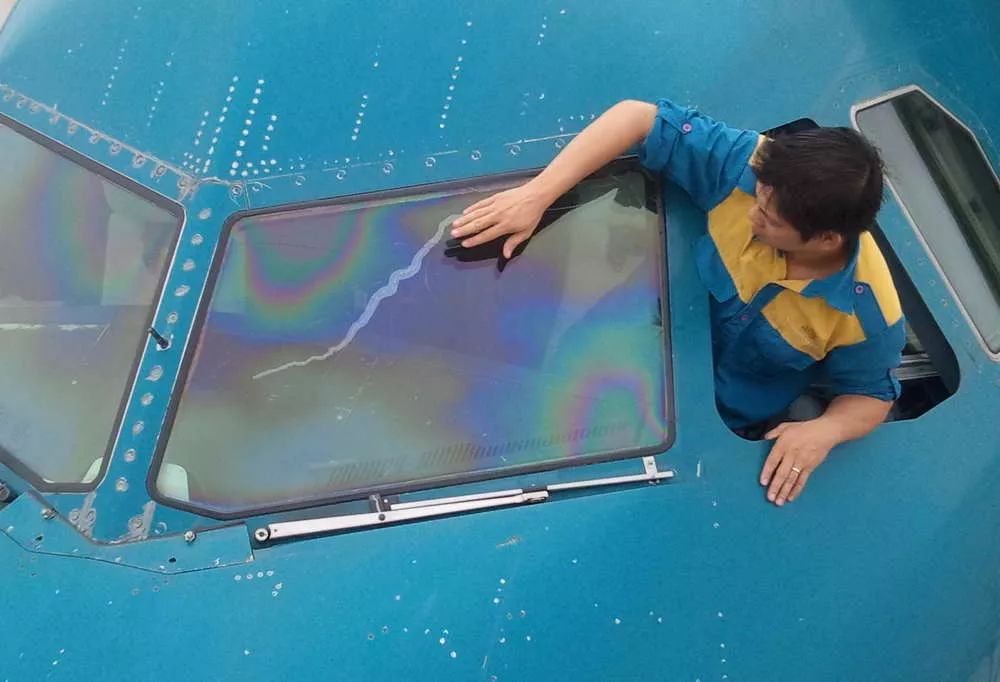

    越南航空A321客機前風擋加溫短路導致風擋破裂，更換一次程序包括擰拆裝螺絲，拆裝蓋板，鏟除密封膠后在涂抹，4個機務12小時完成。

    43度恒溫加熱

    在外層和中層之間有一個納米厚的導電涂層，采用氧化銦錫，氧化銦錫是一種N型氧化物半導體，主要的特性是其電學傳導和光學透明的組合，其價格昂貴。

    在導電層與風擋內部通過匯流條連接，電流通過匯流條進入導電層，氧化銦錫涂層通電產生熱量為風擋加熱。風擋加溫控制組件使風擋溫度保持在43度。

    由于涂層原因，每個風擋導電層的電阻不一樣，一般會在風擋上有電阻代碼標識，不同代碼代表不同的導電層的電阻值，便于匹配電壓與導電層電阻。

    根據波音737NG排故手冊，飛行中，若風擋溫度小于37度時，加溫電路連通加溫；當達到43度時，會降低電流保持溫度；如果溫度超過62度時，繼電器斷電，加熱電路切斷。

    加溫是防止風擋結冰，飛機在中低空飛行時，空氣中的水汽大，有利于結冰；而高空的空氣干燥，隨不具備結冰條件，但在提高安全的前提下，依然要開啟。

    有知乎網友說，加溫不僅是為了防冰防霧，而是保證玻璃強度。飛機駕駛艙風擋用的不是普通玻璃，而是復合材料，低溫下會變脆，所以加熱。

    美國航空周刊曾在一篇《風擋失效》的文章中提及，溫度的變化會導致玻璃彈性發生變化。 因為寒冷的窗戶很脆弱，抵抗撞擊的能力尤其鳥擊的能力較弱，而溫暖的窗戶則更能抵抗撞擊造成的損害。

    另外，有20%的風擋故障來自加熱失效，加熱失效警告發出不久后，一扇窗戶開始破裂，風擋必須在短時間內承受溫差導致的熱脹冷縮，而產生的局部應力變化，此時，機組立刻采取應急處置程序。

空客320的側窗上也的風擋溫度傳感器

    在擋風玻璃內有恒溫器，以防止過度加熱，但恒溫器或溫度傳感器有可能會失效。 如果在飛行中發生這種情況，飛機的速度將被限制。 如果在地面誤操作加熱，并且沒有冷空氣降溫，可能會導致過熱，從擋風玻璃上觀察時景物出現波浪變形。

    從波音777飛機開始時 ，風擋加溫是自動打開，并在最后關閉，這一改進旨在從繁瑣的“家務”勞動中解脫，消除潛在隱患更專注飛行。

    曲面大屏玻璃

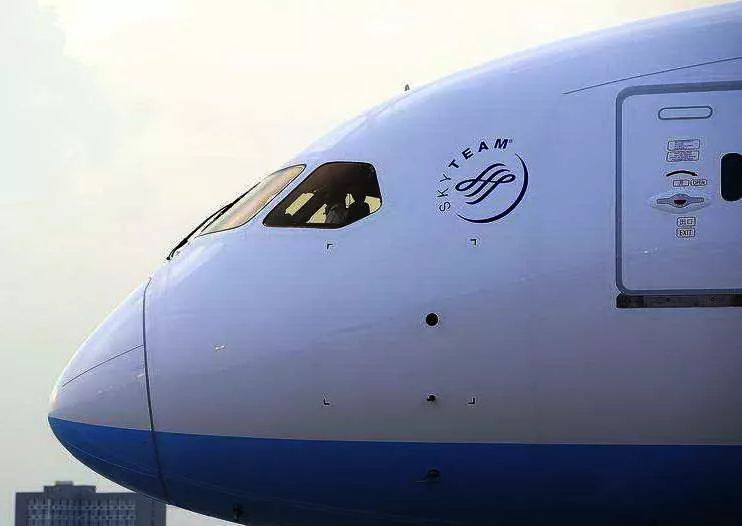

    在波音787的4扇式風擋出現之前，客機的風擋玻璃受成本、工藝、力學結構、技術限制，都是近乎于平面的6扇窗結構。為了與787飛機外形渾然天成，風擋玻璃熱加工成曲面，符合空氣動力學。注意過787機頭的網友肯定會發現，787的風擋面積很大，而且不能打開。國產C919也是采用這種設計。

    這就是駕駛艙設計的思路差異，駕駛艙風擋設計者必須與不同的安裝要求相抗衡。在以往的飛機上，例如767、777、A330等，窗框被固定在機身結構中，機長可以在地面開窗通風，但這意味著玻璃不能承重。

    為了提高結構可靠性，波音787取消了滑動側窗設計，旨在讓風擋免受破壞性負載。

 A350風擋溫度傳感器

    空客A350也曾想采用4扇式風擋，但是這就需要對機頭進行重新設計，重新風動吹風，而且時間和成本上也耽誤不起，無奈只有采用老式六扇式風擋。

    潮濕短路引發爆炸

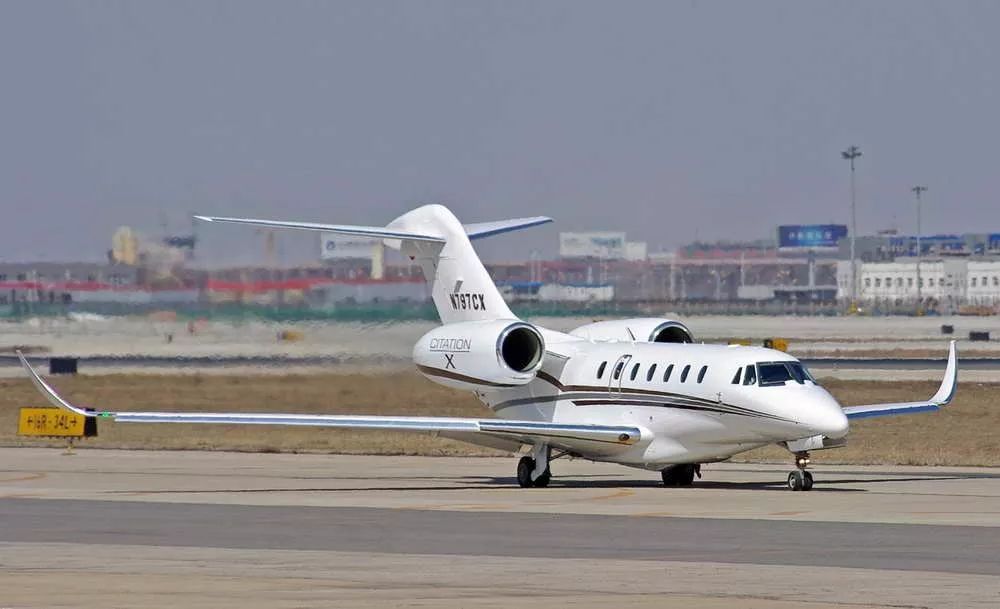

    2013年1月15日，一架塞斯納獎狀X公務機，從薩摩亞飛往悉尼的途中，高度45000英尺平飛，EICAS顯示左風擋加溫故障，2分鐘后左風擋外層爆裂，機組立即帶上氧氣面罩下降高度，宣布處于緊急狀態MAYDAY MATDAY，并轉向附近的斐濟納迪國際機場，飛行員報告風擋裂縫沒有擴大，安全落地。

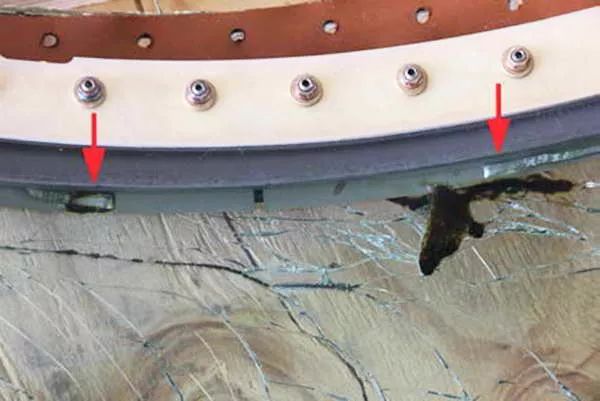

    澳洲交通安全委員會（ATSB）調查結果，風擋玻璃飛行時間3200小時，其頂部密封件磨損，水氣進入?yún)R流條，并導致匯流條與加熱膜之間的電氣連接失效。 最終加熱膜開始燒壞，進而導致玻璃外部非結構面層的電弧和失效。

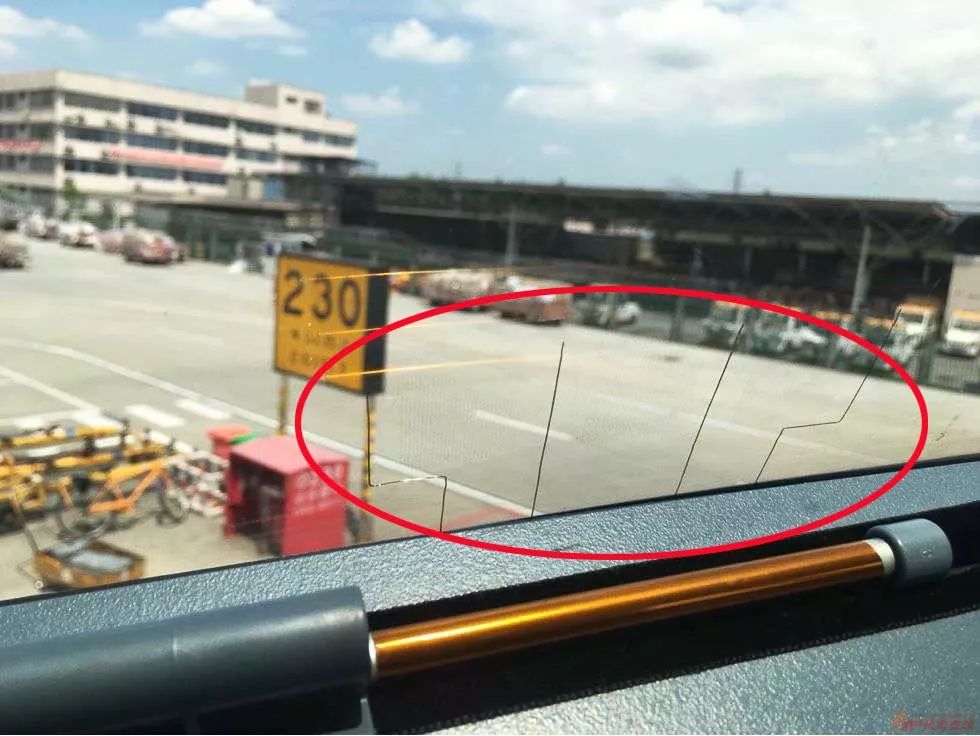

 破裂左前風擋

    NASA曾做過測試，當一架波音747上出現一個0.3平方米的洞，坐在洞旁邊的人會被大約半噸的力向外拉扯，直到100秒后飛機內外氣壓取得平衡。

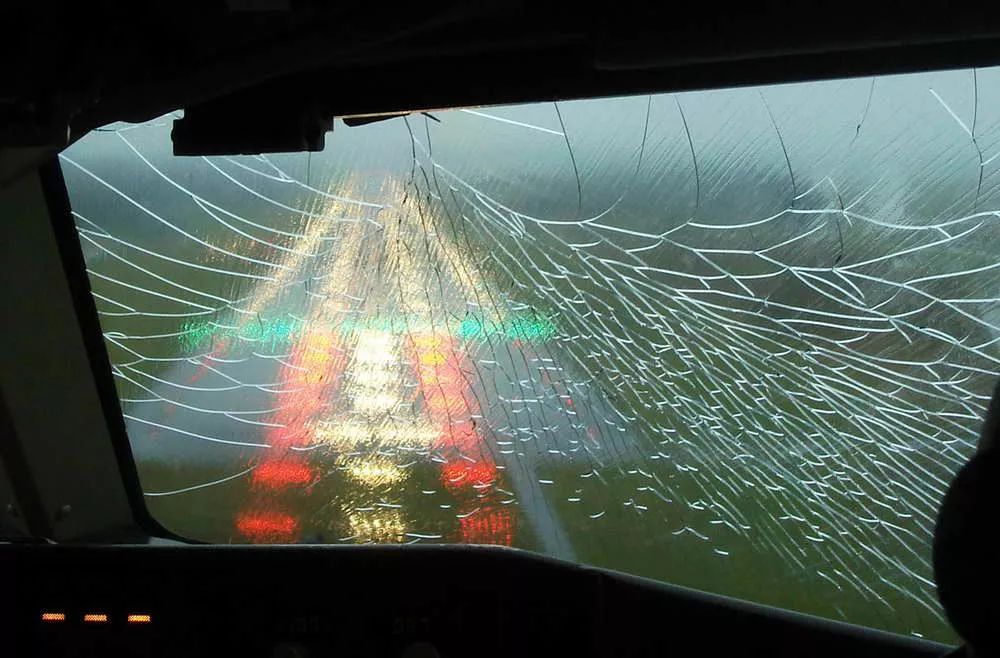

    外層風擋破裂的飛機正在降落，客機的外層風擋上會涂抹防雨劑，也稱為厭水涂層，所以不能再干風擋上開啟雨刮器。

 防雨劑效果，左未涂，右涂抹。

    關于防雨劑多說一句，防雨劑最早使用在空客飛機上，由于早期的防雨劑含有氟利昂，在1996年1月1日起開始被禁。1998年，空客找到了不錯的替代品，滿足環保和適航的要求。

    防雨劑是在風擋外形成一層厭水的膜，讓雨水在表面形成水滴狀并快速滑落。

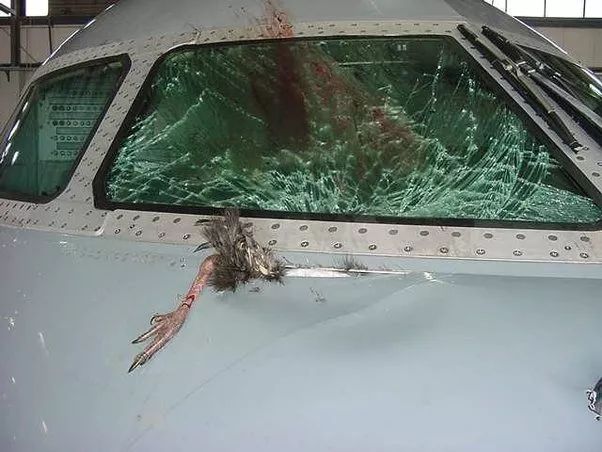

    風擋遭鳥擊保持形狀完好，看殘肢這鳥真不小，不過也有鳥擊撞穿后傷及機組的案例發生。鳥擊測試更多的是側重驗證發動機的防護能力，壓縮空氣炮在不到一秒的時間內模擬鳥群撞擊，向飛機的發動機葉片發射8只剛解凍的重量達到680克的雞。模擬了高速飛行狀態下的鳥群撞擊。

    在正常情況下，駕駛艙玻璃可以承受5倍飛機最大內外壓差載荷，當一層破損后，仍然可以承受2倍最大壓差的載荷，也是非常安全的。有時我們會看到飛機玻璃破碎嚴重，但絕對比我們想象的要堅固的多。
