隨著航空工業的發展,飛機更新?lián)Q代的加速,飛機性能不斷提高。而新型高效飛機首先要求其材料具有質輕、強度高、耐高溫、耐腐蝕、抗氧化和加工成形性好等良好的綜合性能,既要保證飛機機體和發動機零件在受力、高溫、腐蝕和其他作用條件下有較強的工作能力,又要使飛機達到高的技術品質。鈦及鈦合金由于具有密度低、比強度高(優于鋁合金和鋼)、耐熱、抗沖擊、耐腐蝕等優異性能,而且與飛機大量使用的復合材料有很好的電化學相容性,因此鈦合金為飛機設計者所青睞,在飛機上的用量不斷增加。本文主要分析了鈦材應用于哪些飛機機體和發動機上,今后全世界會大量生產何種飛機,由此對鈦材用量的增加會帶來怎樣的期待。
一、鈦材在飛機上的應用部位
1. 機體

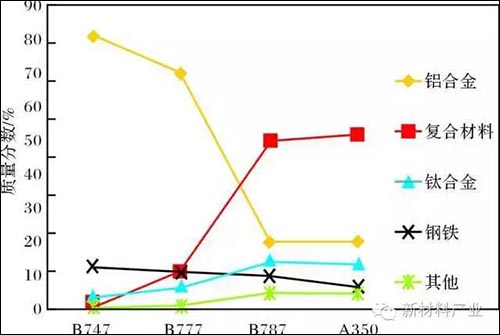

從1970年始航的B747、1995年始航的B777、2011年始航的B787、已完成試航的A350等大型飛機所使用的材料(見圖1)可以看出,過去飛機機體中鈦合金的用量不多,如20年前B777機體質量的7%為鈦合金,而鋁合金占到了70%。而現在,鈦合金和以碳纖維增強復合材料(CFRP)為主的復合材料的用量不斷增加。如B787客機大大減少了鋁合金的用量,主要原因是鋁合金有以下2個缺點:①CFRP與鋁合金直接接觸,可能使鋁合金發生電偶腐蝕;②鋁合金與CFRP的熱膨脹系數相差太大。鈦的使用可消除上述問題,因此B787客機成倍增加了鈦的用量,提高到占機體質量的約15%。表1為波音公司和空客公司主要機型鈦材用量。
圖1 飛機用各種材料占比
表2列出了到目前為止鈦及鈦合金在飛機上的使用狀況。鈦(Ti)-6鋁(Al)-4釩(V)合金不僅適合用作飛機很多種的機械部件,也適合用于起落架那樣的特殊裝置部件。因此飛機機體所使用的鈦合金中,Ti-6Al-4V合金的用量最大,占機體結構件用鈦合金的80%~90%[8]。Ti-6Al-4V之所以取得這樣的實績,原因是容易入手、容易使用及價格相對便宜等。
2013年全球飛機用鈦的采購量為6.5萬t,占世界鈦加工材供給量的約40%,其中:含軍用機、直升機在內的機體用鈦量約4.3萬t(B787機體用約1.1萬t),發動機用約1.8萬t,其他約0.4萬t。
在波音和空客,鈦合金的使用部位主要是高載荷的構架、門框、起落架、發動機支座等,即鈦合金集中使用在承受高負荷的部件上。另外波音公司也在考慮鈦的新用途,如B737MAX的內壁。盡管鈦的優良性能早已被飛機制造商認可,但出于成本的考慮,盡量提高鈦的利用率,降低投入量/凈質量之比,從而減少鈦的采購量。另外,波音公司還在嘗試采用廉價的合金等替代鈦,如采用新型Al-鋰(Li)合金用于翼梁、長桁、腹板等部位。
2 .發動機

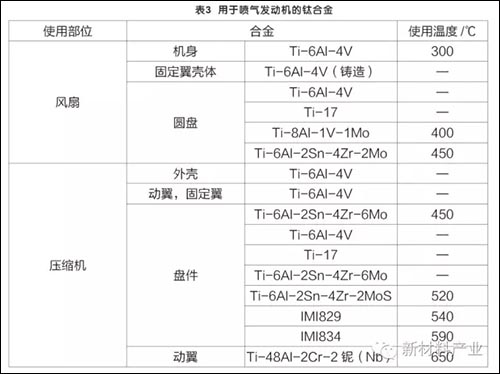

表3為噴氣發動機用鈦的使用場所及時用的合金牌號。可以看出,飛機發動機使用鈦合金的主要部件是風扇機身、壓縮機機身、圓盤、渦輪、葉片、葉輪、緊固件等。發動機所采用的材料,除了吸進空氣的風扇以外,都要求具有良好的耐熱性。鈦合金的使用溫度在600℃以下,可以用作風扇葉片、外殼、盤件以及導向翼(structural guide vane)。普惠公司PW4084發動機的風扇為鈦合金,羅羅公司的Trent 800發動機風扇也為鈦合金。風扇葉片以及導向翼SGV還必須應對鳥撞擊,其措施是在葉片前端裝上一個鈦套。
鈦材在各種飛機發動機上的使用量不是很明確,但為B737開發的PW4084發動機購進了9 t的鈦材,使用了1.7 t的鈦部件,材料利用率約為19%。這種巨型發動機的風扇葉片等部件都使用了大量鈦合金。2013年包括軍用機等在內的飛機發動機所需鈦材為1.8萬t,生產臺數約為3 000臺,因此每臺發動機平均用鈦量約為6 t。
全球主要的發動機廠家有4家,分別為美國GE公司、美國P&W公司、法國Safran集團和英國羅羅公司,這4家公司2012年所占份額分別為28%、18%、20%和18%,其他公司為11%。預計2014年新生產發動機3 150臺,2015年為3 400臺,2016年為3 700臺[4]。噴氣發動機的需求量與以往相比變化不大,今后面向發動機開發的課題有:①環境友好的清潔發動機;②燃燒效率高,在更高的溫度下運行(需開發耐高溫材料);③更輕量化,發展TiAl金屬間化合物、CMC (Ceramic Matrix Composite)陶瓷復合材料等;④低成本化,如延長保養點檢間隔期,減少部件點檢數量(幾個部件的焊接等一體化等)。如日本IHI公司正在與美國GE公司合作開發耐約1 400℃高溫的B777用GE9X發動機的部件,該部件采用陶瓷基復合材料。隨著發動機的高溫化進程,今后開發的發動機部件材料將以鈦鋁合金(TiAl)金屬間化合物、碳化硅(SiC)纖維、陶瓷復合材料CMC為中心。
二、飛機產量預測及鈦材需求分析

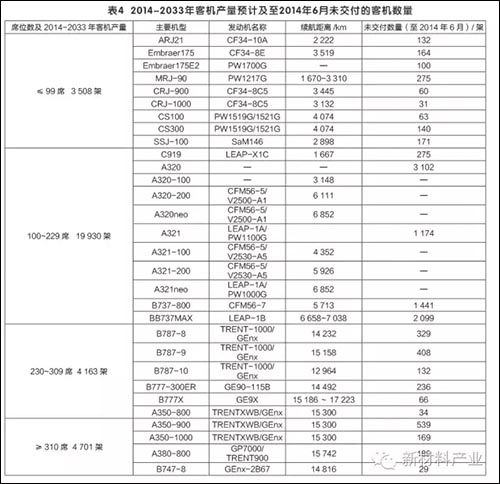

根據日本航空協會對飛機需求情況調查,從2014年開始的20年間全球新制造的民用機預計約為3.2萬架,不同席位飛機產量預計見表4。
從表4可以看出,客機產量以100~229席座的大型飛機為多,預計未來20年間這類客機產量達到19 930架,占總需求量的62%。這一級別最具競爭力的機型為B737和A320,這兩種客機已成為大多數航空公司的主力機型。表4還給出了至2014年6月末未交付的客機數量,可以看出,未交付的A320系列和B737系列客機各有3 000架以上。C919是中國正在研制的一款大型客機,在2015年的第51屆巴黎航展上,平安國際融資租賃有限公司與中國商飛公司簽署50架C919大型客機購機意向協議。由此,平安租賃成為國產大飛機C919的第19家客戶,C919客機訂單數量已達到500架。雖然C919訂單數量不斷上升,但無論在技術、交付時間還是生產能力等方面都面臨不小壓力。
超大型客機如A380等,就其產量而言不及大型客機,但它單架客機的用鈦量很大,因而鈦產業界是很歡迎這種飛機的。就小型客機(席位數≤99)而言,全球主要制造商為加拿大龐巴迪公司和巴西的Embraer航空公司[14-15]。目前日本正在開發MRJ三菱客機,席位數為90,僅限支線近域航行。中國和俄羅斯也在這一領域各自開發自己的產品,競爭相當激烈。這種飛機的鈦材使用量不大,估計為10 t左右。
今后對鈦應用可期待的是民用機B787、B777、A350、A380等。對于B737、A320這類機型,每架飛機的鈦用量不太多,約為12~18 t,但生產數量多,使用鈦的總量還是可觀的。表5為2013-2016年4種主要客機產量。可以看出,2016年A380客機產量將達到82架,消耗鈦材量6 560t,相比2014年增加4 640t。
三、結語
世界鈦材消費主要集中在航空工業領域,占比約40%~50%。2011年,全球鈦材產量達到14.8萬t,其中商用航空用鈦材約6.4萬t。未來全球經濟增長對航空運輸?shù)男枨罅恳廊痪薮?,預計未來20年新增飛機需求約在3萬架左右。但由于近年來航空業競爭的加劇,飛機機身和發動機廠家正在盡力減少價格較高的鈦材用量,并加強了殘鈦的再利用。另外,CFRP、CMC等復合材料也對鈦合金在飛機上的應用構成了極大挑戰。好在未來飛機產量不斷增加,鈦材在飛機上的用量仍會有所增加。全球飛機需鈦量按每年增長約4.6%計算,至2023年預計為約10萬t。
在美國,飛機和相關領域用鈦,通常大約占美國鈦市場的55%。俄羅斯擁有世界最大的鈦加工材生產廠——VSMPO-AVISMA公司,其70%的鈦材用于航空領域。該公司擁有350多個國際生產許可證,可獨自進行質量管理和生產檢測,并且和48個國家的300余家公司建立了合作關系,可生產波音787、空客A380飛機上使用的全鈦起落架。我國已是鈦工業大國,2014年鈦材產量達到4.966萬t,占世界鈦材產量的1/3。但我國生產的鈦材主要用于化工等領域,飛機用鈦僅占約11%。我國于2007年立項的大飛機項目,計劃到2020年C919年產量達到150架,按照平均用鈦量50 t/架計算,屆時每年將新增鈦材需求量約1萬t。相信該項目的推進,將對我國鈦材在航空領域的應用產生較大的推動作用。
