武漢大氣試驗(yàn)站受武漢分析儀器廠委托，對(duì)海水環(huán)境下使用熱交換B30白銅焊接件進(jìn)行失效分析。換熱器內(nèi)通自然海水，使用2~3年后，在焊接處出現(xiàn)滲漏。本項(xiàng)目擬在實(shí)驗(yàn)室模擬條件下，通過(guò)浸泡試驗(yàn)、電化學(xué)試驗(yàn)、并通過(guò)微觀形貌分析、表面元素分析等方法，對(duì)基材、焊料及焊接件的腐蝕進(jìn)行研究，分析造成焊縫腐蝕滲漏的原因，為選材或工藝改進(jìn)提供參考。



   通過(guò)研究發(fā)現(xiàn)：



   1．鋁黃銅與焊料焊接的焊接件，鋁黃銅為陽(yáng)極優(yōu)先腐蝕，焊料為陰極，腐蝕速率較小；B30與焊料組成的焊接件，B30為陰極，焊料為陽(yáng)極，且相對(duì)面積較小，優(yōu)先產(chǎn)生腐蝕，腐蝕速率較快；



   2．通過(guò)腐蝕的微觀形貌分析及腐蝕表面的元素含量變化分析，顯示在B30與焊料焊接成的焊接管部件中，焊料產(chǎn)生了脫鋅腐蝕；



   3．試驗(yàn)結(jié)果說(shuō)明，由于B30銅管相對(duì)于焊料為陰極，焊料為陽(yáng)極，構(gòu)成了典型的大陰極小陽(yáng)極的電偶腐蝕，使焊料產(chǎn)生了脫鋅腐蝕，因此焊接銅管在服役過(guò)程中，焊料發(fā)生電偶腐蝕產(chǎn)生脫鋅的枝狀腐蝕，腐蝕發(fā)展形成微縫隙，其結(jié)果發(fā)生海水的滲漏。

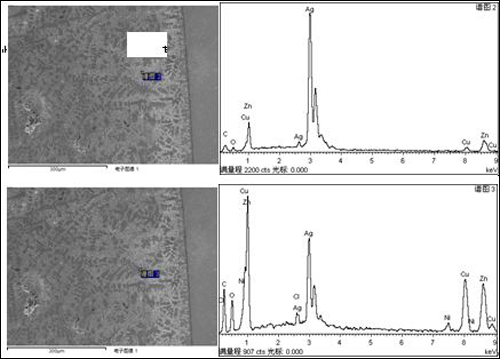

焊縫區(qū)腐蝕后表面形貌及成分分析圖
