針對天然氣管道的法蘭，傳統做法主要有采用黃油涂覆，然后用錫箔紙包裹以及石灰膏填充兩種方式。前者溫度稍高即會流淌，拆開后發現銹蝕嚴重，需每年維護。后者固化，經過風吹日曬劑會干裂，效果依舊不好。

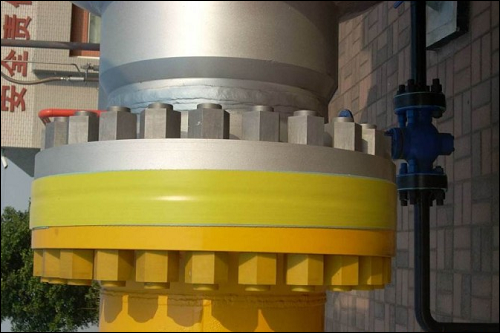

    現今，新出現一種解決方案：粘彈體法蘭防腐技術。粘彈體能保持30不固化，有著良好的密封性和粘結性，能做到真正的“一勞永逸”，是目前國內最為優異的法蘭防腐解決方案。

    粘彈體防腐新技術在石油天然氣管道工程應用

    一、粘彈體防腐材料介紹

    粘彈體是一種新型的高性能粘彈性聚烯烴材料，兼具固體膠粘材料和液體膠粘材料的雙重特性，在通常條件下，它的粘彈性可以保持30年以上，具有優異的粘結性、防水密封性、和現場操作簡單方便的特性。用于埋地管道補口防腐和修復，以及彎頭、彎管、三通和絕緣法蘭等異型管件防腐。  本產品采用新型膠粘專用材料生產，是一種永不固化的聚合物，除了常規的粘性以外，還具有獨特的冷流特性。在防腐和修復的過程中可以實現自修復功能，以達到最佳密封防腐的效果。粘彈體膠帶配套防腐膏體，膏體用于堵漏，膠帶用于纏繞防腐，也可以配合膏體和膠帶同時使用。  產品在使用時，無需涂刷底漆，無脫落，無開裂。具有較強的粘結力，良好的耐化學腐蝕性，抗陰極剝離性能，可徹底杜絕水汽滲透和化學介質的腐蝕。 粘彈體防腐膠帶施工簡單方便，對待防腐表面的處理要求不高。所用材料完全環保，是防腐保護的理想產品，可廣泛應用于石油天然氣管道防腐層的補口及修復。

    二、粘彈體防腐材料的特點

    1. 直接應用于鋼、PE、PP、FBE 等表面，無須底漆； 2. 完全兼容其它涂層（3層PE、環氧、瀝青等等）  3. 耐化學性和密封性好，可徹底阻斷水份和氧氣，杜絕水分侵入和微生物腐蝕； 4. 輕微缺陷可自我修復；  5. 表面處理要求低，現場操作性好，可直接應用于異型構件防腐； 6. 使用溫度范圍大，在-30℃-60℃的高寒高溫環境中施工； 7. 現場施工質量容易控制，受環境、人員技術水平影響較小； 8.可長期存放，無保質期限制，并且材料完全環保。  3.用粘彈體防腐材料對原防腐層進行修復的優勢  目前，粘彈體防腐材料是一種理想的管道修復類材料，在對管道原防腐層進行拆除后，可直接安裝本公司生產的粘彈體防腐膏和防腐膠帶膠帶，使用方便，其具體優越性體現在以下幾個方面：  1.粘彈體膏可塑性強，形態如同橡皮泥，可以輕松的填充在管道的凹槽部位，起到填補，堵漏，保護的作用。  2.粘彈體防腐膏使用方便，無需加熱（區別于瀝青類防腐材料），常溫即可使用。 3.粘彈體防腐膏耐化學性和密封性好，可徹底阻斷水份和氧氣，杜絕水分侵入和微生物腐蝕；可長期保持良好的粘性，不變質（區別于黃油類填充膏），使用壽命在30年以上。  4粘彈體防腐膏和防腐膠帶對管道的表面除銹處理要求極低，只需用鋼絲刷（手動，電動均可）除去表面浮銹，然后用抹布擦拭掉表面灰塵即可，如此絲毫不影響其與被粘物表面粘接效果，省事省力。  5.粘彈體防腐材料具有獨特的“自修復”功能，譬如粘彈體防腐膠帶表面被石子等異物磕出直徑在5mm以內的孔洞，可在1周內自動流平，避免腐蝕從此處產生，體現出了粘彈體防腐材料的“智能性”。  6.粘彈體防腐材料所用原材料均無毒，無害，也沒有任何異味，不會對周邊環境造成污染，對施工人員的身體健康更是提供了有力的保障。

    三、粘彈體防腐材料在管道修復中的操作說明

    在用粘彈體防腐材料對在役管線的修復操作分為以下幾個步驟：  1） 原有防腐涂層的檢測  2） 原防腐涂層的拆除及表面清理  3） 粘彈體防腐材料（粘彈體防腐膏和粘彈體防腐膠帶）的安裝 4） 粘彈體外保護帶（熱縮外護帶或者冷纏帶）的安裝 5）  修復安裝質量檢測

    粘彈體防腐材料施工說明 ： 1）清理檢測后管體與搭接部位聚乙烯防腐層表面灰塵和油污；  2）將聚乙烯防腐層兩邊20～30mm進行坡口處理，修理成30°的斜角；如果有防腐層翹邊，必須進行修邊處理直至防腐層粘結牢固。  3）待防腐表面處理質量應達到St3.0級要求，表面干燥，無松動的浮銹、無污物；基材搭接部位的原防腐層表面應平整、干燥、無污物。  4）根據管道直徑大小，選用 100mm寬粘彈體防腐膠帶纏繞管道與聚乙烯防腐層表面，膠帶搭接部位≥10mm，膠帶與聚乙烯原防腐層搭接不小于50mm，搭接部位存在輕微褶皺的，應用力按壓直至搭接褶皺部位目測密封良好，順序纏繞將整個待防腐部位纏繞完畢。

    四、粘彈體防腐質量檢查合格后，立即安裝配套的熱縮外護帶或者冷纏外護帶，外護帶必須完全覆蓋粘彈體防腐層。

    修復安裝質量的檢測及缺陷的修復和檢測 ：1） 外觀檢查：目視整個補口表面，熱烤壓敏補口帶及粘彈體膠帶表面應平整、無氣泡、皺褶、空鼓等缺陷。2） 厚度檢測：在補口位置任意選取1個截面上均勻分布的4個點，進行防腐層厚度測試，以最薄點為準。粘彈體膠帶防腐層（不含外帶）厚度應不低于1.8mm，含熱縮外帶總防腐層厚度不低于3.8mm。 3）漏點檢測：按照防腐層厚度進行整個補口表面的漏點檢測，粘彈體防腐層的漏點檢漏電壓為10kV，以無漏點為合格。首次漏點檢測合格后包覆熱縮外保護帶，含外保護帶的檢漏電壓為15KV，無漏點為檢測合格，開挖管體裸露防腐層部位回填前電火花檢測，檢測電壓為25KV，無漏點即可回填。

    總結  粘彈體防腐材料作為一種新型防腐材料，相比熱收縮帶（套）、冷纏帶等傳統的管道修復產品，具有操作簡單，使用方便，防腐效果優良，防腐質量穩定可靠等特點，必將在日后的管線防腐、修復中得到廣泛的應用。




責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
