中國文化遺產研究院承擔“十一五”國家科技支撐計劃課題“鐵質文物綜合保護技術研究”，總結了中國古代大型鐵質文物的材質和制作工藝，研究了鐵質文物腐蝕產物與環境的關系；研發出鐵質文物除銹、脫鹽、緩蝕和封護的新材料與新工藝，取得了一系列具有自主知識產權的研究成果，形成了室外鐵質文物保護綜合技術并進行應用示范，提出了室外大型鐵質文物概念性保護方案。

　　銀器

　　銀器文物的藝術鑒賞價值很高，古代的貨幣、裝飾品和許多種類的器皿都是這種貴重金屬所制，其保存的主要問題是變色發黑，影響銘文、圖飾的清晰度和外觀，這也是文物保護研究者夫注的問題，銀器防變色保護研究工作比較集中于防變色工藝的開發和機理研究，如涂覆高分子保護層、化學轉化膜一一鉻酸鹽鈍化、電化學鈍化等。

　　較早提出的銀器緩蝕劑如美國專利中所提到的壬基聚乙氧基硫醚、雙十六烷二硫醚和有四價錫的硫化物（C₄H₉）₂Sn（SCH₂C00C₈H₁₇）₂等，很多文獻報導了含硫化氫大氣環境中氣相緩蝕劑對于銀質材料的防變色作用。國內外用BTA、PMTA作為銀緩蝕劑的文獻時有發表，如方景禮等認為PMTA能更加有效地提高銀層抗紫外線照射能力，與BTA同銀結合形成二配位體膜相比，PMTA具有更好的絡合效果，它和銀在表面上結合生成具有全配位體結構的致密膜，從而能夠更有效地阻止銀表面的腐蝕。還有文獻報導了其他含氮雜環類銀緩蝕劑，如二巰基琥珀酸鈉、磺胺噻唑基乙酸加少量聚合物、2—巰基丙氨酸、硫脲、啉唑類以及咪唑類和吡啶類等等。

　　上海博物館和華東理工大學通過大量試驗研究工作，基本探明了銀器文物在大氣環境中的變色原因，科學并系統地研究了雜環類化合物對銀的抗變色作用機理，將幾種唑系復配緩蝕劑（MBO、MBI、PMTA）應用于銀器文物的保護處理，復配緩蝕劑顯示出優良的協同效應，與銀表面形成的保護膜薄而致密，從而有效地防止銀器文物的變色，基本解決了銀器文物在館藏庫房條件下的保存問題。

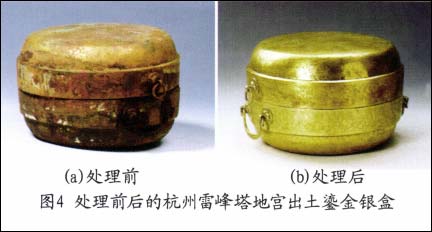

　　利用該緩蝕劑方法保護處理了重要銀器文物約一千六百余件（枚），其中包括2001年我國十大考古新發現之一的杭州雷峰塔地宮出土的藏有“佛螺髻發”的純銀阿育王塔和鎏金銀盒等珍貴文物。如圖4、5所示。

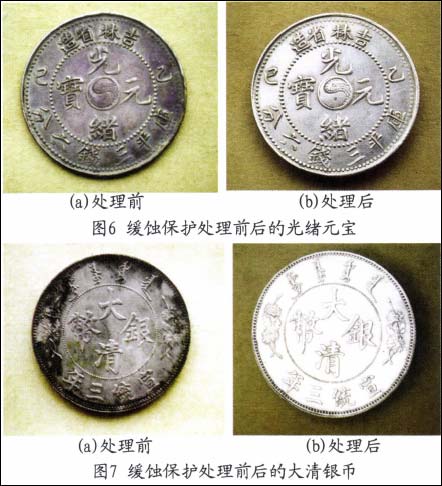

　　另外還有著名錢幣收藏家施嘉斡先生和杜維善先生捐贈上博的部分古代銀幣（其中不少是珍品和孤品）。如圖6、7所示。


　　經復合配方緩蝕劑保護處理的各類銀器文物在館藏庫房條件下未發現進一步腐蝕現象，綜合保護處理效果較理想。

　　結束語

　　文物保護是我國文化遺產保護的重要組成部分，最近的文物腐蝕調查結果表明，環境污染對金屬質文物已產生較大的影響，系統地研究和應用合適的緩蝕劑保護方法，防止出土金屬質文物進一步的腐蝕破壞，對于我國的文物保護工作具有重要的技術支撐作用。

 3/3   首頁 上一頁 1 2 3
