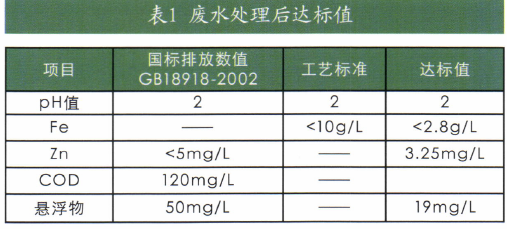

圖4廢水處理設(shè)備實照

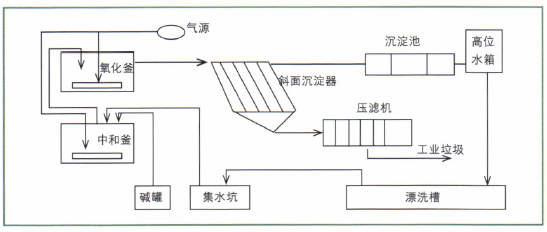

圖5漂冼水、清洗水處理、循環(huán)示意圖

　　(3)第三類廢水的治理：冷卻水處理


　　冷卻水的作用是使鍍件盡快冷卻，阻止鋅鐵合金□1相的粗大晶粒繼續(xù)生長、防止工件變黑或變形。漂洗水的溫度<80℃，一般采用活水即流動水，一端進冷水另一端排放熱水，往往被人們忽略的是認為冷卻水只是溫度偏高只需要加冷水應(yīng)付生產(chǎn)需要即可，誤認其中不含重金屬無須處理。事實并非如此，由于鍍件出鋅鍋時，雖然經(jīng)過打鋅灰，但總會有少量鋅灰ZnO和滴溜Zn帶入冷卻槽，短時間看不到有污染物，時間一長就會發(fā)現(xiàn)，槽底有鋅粒和氧化鋅粉、排水溝內(nèi)會出現(xiàn)黃褐色沉淀ZnO，污染了環(huán)境、浪費了鋅。因此冷卻水也需要處理，更需要回收重金屬鋅。


　　實驗表明:氧化鋅不溶于水、在40℃以下水清晰透明，當溫度升到45℃ 時開始出現(xiàn)渾濁，60℃時渾濁明顯，70℃ 時出現(xiàn)黃褐色懸浮物。當溫度下降時懸浮物不會立即消失，而是緩慢沉淀，在<40℃條件下經(jīng)3～4h，水才變得清晰透明。因此，處理冷卻水不僅需要降溫還要有足夠的沉淀池，使其緩慢沉淀。


　　本方案是采用一套噴淋、沉淀設(shè)施，既可將水冷卻又可清除懸浮在熱水中的ZnO，經(jīng)多年實踐證實是簡單易行，行之有效的環(huán)保措施。


　　其原理是Zn在高溫下氧化成ZnO，由鍍件帶入冷卻水中，在45℃以上，ZnO懸浮在水中，在40℃ 以下ZnO緩慢沉淀，定期清除沉淀物。 游離的鋅沉淀于冷卻槽內(nèi)，定期清除回收利用。冷卻后凈化的水循環(huán)使用。其工藝流程如圖6所示。

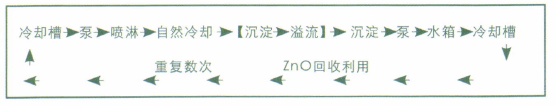

圖6冷卻水處理工藝流程

結(jié)束語


　　熱浸鍍鋅車間的廢水,經(jīng)分類后的處理設(shè)備較簡單，較容易實現(xiàn)全部達到工藝標準循環(huán)使用。做到“零排放”，達到節(jié)約用水，保護環(huán)境的目的。以年產(chǎn)2萬噸鍍鋅廠為例，節(jié)約用水約40000t/年以上。

 2/2   首頁 上一頁 1 2
