{首页主词},&

金銀幣腐蝕的原因！

2022-05-26 16:09:32 作者：錢幣圈來源：錢幣圈分享至：

現(xiàn)代金銀幣的防腐問題，是目前世界上發(fā)行金銀幣的國家普遍面對的問題，也是一個時期以來金銀幣的經(jīng)銷單位、收藏單位和造幣行業(yè)以及錢幣研究機構(gòu)普遍關(guān)注的問題。

中國錢幣博物館曾針對館藏金銀幣的腐蝕狀況展開過專題研究。中國錢幣博物館在2000年前后通過對館藏金銀幣的腐蝕狀況的專題研究，現(xiàn)在已基本認(rèn)清了金銀幣的腐蝕原因。

目前發(fā)現(xiàn)的金幣的腐蝕特征，主要表現(xiàn)為：

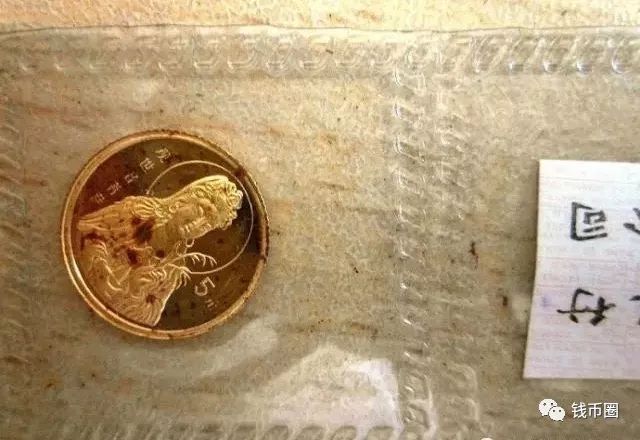

紅棕色銹斑，大的紅銹斑直徑有1～2mm，小的如蠅屎星布。

通常金幣光滑面上的銹斑較大，而圖案和邊緣等凹凸部位的銹斑較小，多為細(xì)小點狀，有的甚至肉眼不易察覺到。

銀幣的腐蝕情況可分三種：

一種是銀幣表面覆蓋著一層薄薄的淡褐色銹蝕層，這種銹層尚不破壞銀幣表面的光澤；一般鑄行時間不長或雖有較長時間但保存環(huán)境較好的銀幣，多呈現(xiàn)這種狀態(tài)。

一種是發(fā)生了電化學(xué)腐蝕，色彩斑斕，銹層較厚，嚴(yán)重破壞了銀幣表面的光澤和狀態(tài)；通常在空氣潮濕、懸浮顆粒較多的環(huán)境，銀幣容易產(chǎn)生此類腐蝕。

還有一種是銀幣表面長白斑，狀況與上述金幣的紅銹斑類似。

我們知道黃金本身是不受腐蝕的，那么金幣上的銹斑又是如何而來的呢？

為解開這個迷，中國錢幣博物館從館藏金幣中選取了5枚腐蝕比較典型的金幣（麒麟金幣、觀音金幣、渾儀金幣各一枚，熊貓金幣大小各一枚），用無標(biāo)樣和有標(biāo)樣兩種能譜檢測方式，對金幣樣品正背兩面約百處各種斑點進(jìn)行了掃描電鏡檢測（前者僅能檢測到元素周期表中鈉以上的元素，后者可以檢測到碳氧氮等輕元素），并配以各元素的面分布分析。

結(jié)果發(fā)現(xiàn)金幣表面的銹斑從物質(zhì)組成上可分作五種：

高銀銹斑、硅酸鹽斑點、鐵鉻氧化物斑點或擦痕、有機物斑點及可溶鹽斑點。

其中高銀銹斑的存在是金幣出現(xiàn)銹蝕的主要表現(xiàn)。

金幣上的五種斑點又可劃分為兩類：前三種為一類，屬于不溶于水的無機物。后二種為一類，屬于有機物和溶于水的無機鹽。

這兩類斑點的性質(zhì)不同，其來源也是不同的。

第一類的三種斑點應(yīng)是粘附于坯料或在打壓過程中降落于幣表的污染物或模具脫落物在金幣沖壓成型時被機械壓結(jié)在金幣表面上的。

其中，第一種高銀斑點最初應(yīng)是金屬銀，后來與環(huán)境中的氧化劑作用形成了氧化物等化學(xué)物質(zhì)，包裝材料的老化分解及空氣中有害氣體對這種銹斑的生長有直接的促進(jìn)作用；

第二種硅酸鹽類顯然是灰塵之類的污染物，沖壓時嵌入金幣表面，與第一種斑點不同，此種斑點本身不會直接氧化擴(kuò)散，但因是幣面瑕疵，極易成為腐蝕靶區(qū)，且此種斑點的存在對金幣的光潔度也很有影響；

第三種鐵鉻氧化物斑點或擦痕當(dāng)是沖壓模具脫落下來的鐵鉻細(xì)小顆粒粘污金幣，后被環(huán)境氧化后形成。

第二類的兩種斑點應(yīng)是金幣沖壓成型前后遭到粘污所致。在金幣的分揀、包裝、布展或入藏及觀賞過程中，手上的汗液、空氣中漂浮的有機液滴等都可能在金幣表面形成此類斑點。

銀幣腐蝕，原因比較清楚，因為白銀本身就易受腐蝕，因此，我們只是用上述方法做了簡單的分析，檢測結(jié)果：

褐色銹蝕物為銀的氧化物和硫化物；白斑為氯化銀。

氧化銀、硫化銀，主要由空氣中的腐蝕性物質(zhì)反應(yīng)生成；氯化銀主要由包裝材料分解物腐蝕生成。

另外，電化學(xué)腐蝕發(fā)生時會與空氣中的顆粒物質(zhì)形成多種化合物，因而表面往往呈現(xiàn)多種色彩。這些也從金銀幣的儲藏環(huán)境即包括包裝材料和周圍環(huán)境氛圍（空氣）的檢測中得到了印證。

在對金銀幣的內(nèi)外包裝材料檢測時，發(fā)現(xiàn)現(xiàn)行金銀幣的貼身包裝（軟硬兩種）為聚氯乙烯材料制成，而聚氯乙烯具有腐蝕性；現(xiàn)代都市，隨著工業(yè)化程度的提高和汽車擁有量的與日俱增，空氣污染也比較嚴(yán)重，環(huán)境空氣中較高濃度的有害氣體（腐蝕性氣體）的存在，同樣會對金銀幣產(chǎn)生腐蝕作用。
