是什么引起居民小區低壓燃?xì)夤艿李l繁發生腐蝕泄漏？

2022-05-09 13:58:32 作者：孫健民，田念佩等來源：腐蝕與防護 分享至：

隨著城市建設的不斷發展，燃?xì)庾鳛橐环N優質、高效、便捷、清潔的能源，其用量大幅增加，城市地下管網的規模也不斷擴大。但城市燃?xì)饩哂幸兹肌⒁妆奶攸c(diǎn)，容易發生泄漏事故，嚴重的可能會引起爆炸，威脅人身安全。因此，明確燃?xì)庑孤┰颍⒉扇∮行У臋z測與防護措施，避免事故發生，對于保證城市燃?xì)夤芫W(wǎng)的安全運行至關重要。

據相關資料調查統計顯示，由腐蝕引起的泄漏事故占管道總泄漏搶修事故的40％以上。影響腐蝕的因素有很多，如土壤腐蝕性、管道防腐蝕層狀況、陰極保護狀況及雜散電流干擾等。

某居民小區燃?xì)夤艿烙?007年開始運行，為低壓燃?xì)夤艿溃瑳]有施加陰極保護。近年來，小區管道發生了多次腐蝕泄漏事故，嚴重威脅到居民的人身安全。為查明腐蝕泄漏原因，技術人員在現場對失效管道的管地電位，流入、流出電流密度及土壤電阻率等參數進行了測試，并進行了腐蝕檢查片的埋設試驗和現場電連接性測試試驗。測量方法均參照GB/T 21246-2020《埋地鋼制管道陰極保護參數測量方法》。

土壤電阻率測試

使用土壤電阻率測量?jī)x（ZC-8），采用Wenner等距四極法在現場測量了管道埋深處的平均土壤電阻率。每個接地棒之間的距離為2米，現場測試表明，管道埋設1米處的平均土壤電阻率為32 Ω·m，按照GB/T 21447標準，土壤的腐蝕性為中等。

管道管地電位測試

采用飽和硫酸銅參比電極（CSE）及數字萬用表對失效管段管地電位進行了測量。測得燃?xì)夤艿赖墓艿仉娢粸?0.39 V，同一環境中孤立的鋼鐵結構物的腐蝕電位約為-0.55~-0.60 V，埋地管道的腐蝕電位明顯正于孤立鋼鐵結構物。

腐蝕檢查片測試

在泄漏管段現場埋設腐蝕檢查片，以腐蝕檢查片來模擬埋地管道防腐層破損點。采用管道極化檢查片與自腐蝕檢查片，其中極化檢查片通過測試樁實現與待測管道的電連接，獲得腐蝕速率及檢查片通電電位、斷電電位與電流密度等參數；自腐蝕檢查片不和管道電連接，以獲得其在所處土壤環境中的自腐蝕速率。檢查片埋設時間為六個月，示意圖如圖1所示。

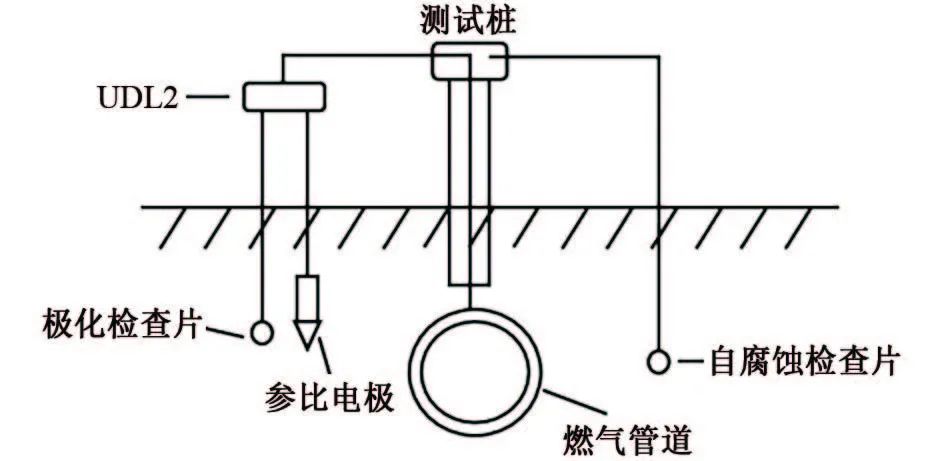

圖1 現場試驗示意圖

檢查片埋設前首先通過電子天平稱量，獲得原始質量；埋設6個月取出后，進行實驗室處理（包括物理清理和化學酸洗兩步）。物理清理主要是將檢查片表面沉積的泥土和沙子清除。檢查片在水中浸泡約10分鐘，用毛刷清除掉表面的土壤覆蓋層，觀察表面腐蝕產物顏色。酸洗按照ASTM G1-03標準進行，將拍照后的試樣放入特定酸洗液中酸洗，再用去離子水、酒精依次沖洗，吹干后再次記錄其腐蝕形貌并稱量，在此基礎上計算失重量與腐蝕速率。

測試得到腐蝕檢查片的通電電位為-0.39 V，斷電電位為-0.58 V，通電電位明顯正于其斷電電位，說明有電流從管道穩定流出；腐蝕檢查片的電流密度為負值，表明有電流從管道穩定流出，約為5.4 A/m2。該流出的直流電流加速了檢查片的腐蝕。

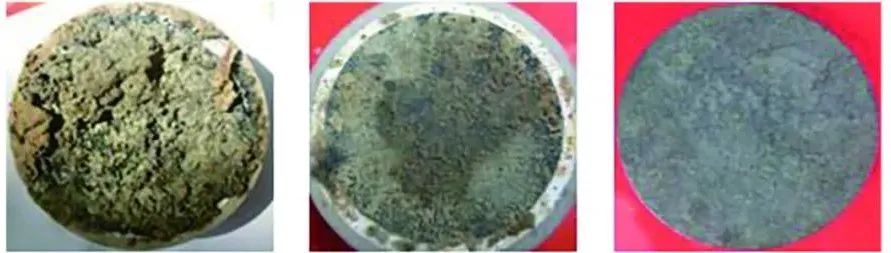

（a）剛從土壤取出物理清洗后化學酸洗后

圖2 自腐蝕檢查片的宏觀形貌

（a）剛從土壤取出物理清洗后化學酸洗后

圖3 與管道相連檢查片的宏觀形貌

由圖2和圖3可見：自腐蝕檢查片表面覆蓋土層；與管道相連的檢查片表面沉積著土和腐蝕產物的混合物，且牢固黏附在檢查片表面。在實驗室中物理清理后，自腐蝕檢查片表面較為平整，有少量沙土黏著。與管道相連檢查片表層沙土仍黏附在檢查片表面，裸露部分可見分布著均勻的黑色腐蝕產物層，邊緣處分布著黃褐色的銹層，這是典型的直流流出電解形貌。采用化學酸洗除去檢查片表面的腐蝕層，金屬基體顯露，自腐蝕檢查片表面腐蝕較為均勻，腐蝕面較為光滑平整，與管道相連的檢查片表面腐蝕很嚴重，出現凹凸不平的腐蝕坑。

自腐蝕檢查片的腐蝕速率為0.061 mm/a，與管道相連的極化檢查片的腐蝕速率為5.939 mm/a，約為自腐蝕檢查片的97倍，其較高的腐蝕速率與穩定流出的電流密切相關。

電連接測試

采用固定參比電極的電位法進行燃?xì)夤艿篮推渌摻Y(jié)構物如樓房接地、自來水管道等之間電連接性的測試，測量接線如圖4所示。燃?xì)夤艿篮推渌摻Y(jié)構物共用同一飽和硫酸銅參比電極，保持飽和硫酸銅參比電極位置不變，利用FLUCK289高阻抗電壓表測量管地電位和其他鋼質結構電位，并用UDL2高頻數據記錄儀進行電位記錄，根據管地電位和鋼質結構電位的大小及變化情況，判斷二者是否電連接。

圖4 電連接性測試示意圖

結果顯示：燃?xì)夤艿馈⒔ㄖ锝拥亍⒆詠硭艿馈羲拥氐碾娢环謩e為-0.39、-0.39、-0.48、-0.52 V。可見與其他鋼質結構物相比，管道和建筑物接地（接地地網）電位偏正，大小相同，說明二者存在電連接。由于鋼質燃?xì)夤艿涝倦娢回?fù)于接地網，二者的電連接會形成電偶腐蝕，其中低壓燃?xì)夤艿雷鳛殛枠O，接地網作為陰極，電流由燃?xì)夤艿懒鞒觯瑢?dǎo)致陽極極化，電位正向偏移。

低壓燃?xì)夤艿赖男孤┰?/span>

及防護建議

管道腐蝕電位和模擬管道防腐層破損點檢查片的通電電位明顯偏正，通電電位正于斷電電位，電流密度測量表明有穩定的直流電流從檢查片流出，法拉第定律計算得腐蝕速率為6.294 mm/a，與實測腐蝕速率在相同的數量級。與管道相連極化檢查片表面分布著均勻的黑色腐蝕產物層，為典型的直流流出電解的形貌，其腐蝕速率為5.939 mm/a，與理論計算得到的腐蝕速率相對誤差為5.89%。其較高的腐蝕速率與穩定流出的電流密切相關。而引起電流流出的根本原因在于燃?xì)夤艿琅c建筑物接地之間存在電連接，形成電偶腐蝕，管道作為陽極，電位正向偏移，有穩定電流流出。由此可見，由于接地地網與燃?xì)夤艿来嬖陔娺B接造成的電偶腐蝕是導致該小區管道失效的主要原因。

綜上可知，該燃?xì)夤艿朗г蛑饕墙拥氐鼐W(wǎng)與燃?xì)夤艿来嬖陔娺B接，造成電偶腐蝕。針對城市居民小區低壓燃?xì)夤芫W(wǎng)高頻泄漏的普遍現狀，對防止此類腐蝕提出以下建議：

（1）在建設施工階段，燃?xì)夤艿篮屯瑓^(qū)域的地下金屬構建應保持一定的距離，防止發生電連接。

（2）設置絕緣結構，采用絕緣法將埋地燃?xì)夤艿琅c樓房鋼筋、接地網等進行電隔離。

（3）對埋地低壓燃?xì)夤艿朗┘雨帢O保護，陰極保護可以有效抑制電偶腐蝕、雜散電流腐蝕及一般的土壤腐蝕問題。

（4）腐蝕主要發生在防腐層破損點處，應對防腐層破損點進行定期檢測與修復。

結論

（1）對泄漏低壓燃?xì)夤艿兰跋嗤馁|(zhì)孤立金屬結構物的電位測試結果表明，埋地燃?xì)夤艿赖墓艿仉娢幻黠@正于同一環境中孤立的鋼鐵結構物，說明低壓燃?xì)夤艿腊l(fā)生了陽極極化，導致電位正向偏移。

（2）模擬管道防腐層破損點檢查片的通電電位明顯正于其斷電電位，流出直流電流密度為5.4 A/m2。

（3）與燃?xì)夤艿老噙B檢查片表面均勻分布著黑色的腐蝕產物，是典型的電流流出的電解腐蝕形態，腐蝕速率為5.939 mm/a，遠高于自腐蝕檢查片。

（4）燃?xì)夤艿琅c建筑物接地存在電連接，形成電偶腐蝕，管道電位正移，腐蝕速率大幅增加，電偶腐蝕是導致該小區管道失效的主要原因。
