本文來自 COMSOL 用戶年會 2019 劍橋站的主題演講，作者是來自西格里碳素（SGL Carbon）公司的 Bojan Jokanovi 。他向我們介紹了如何基于光學顯微鏡圖像對材料結構進行仿真分析。

眾所周知，材料性能很大程度上取決于結構。材料微觀組織通常包含性質互不相同的兩個相或多個相。生產材料的每個環節都會在材料結構上留下痕跡，例如各種形狀和體積分?jǐn)?shù)的孔隙，不同取向和大小的夾雜物等。這也是為什么定量結構表征對于評估材料的性能及其在實際應用中的性能至關重要的原因。

合成石墨：一種有用而復雜的材料

西格里碳素公司（SGL Carbon）是開發和生產碳基解決方案的世界領先公司，為許多行業提供產品和解決方案，包括太陽能、半導體、汽車制造、陶瓷和冶金等行業。該公司的大多數解決方案均基于合成特種石墨。合成石墨是一種具有高熱導電性和優越化學惰性的材料，在惰性氣體和高溫中具有穩定性，廣泛應用于高溫和腐蝕性化學環境。

在所有類型的合成石墨中，等靜壓細晶粒石墨（圖1）的結構最精細，均質性（各向同性）最好，常用于對力學性能要求較高的應用。

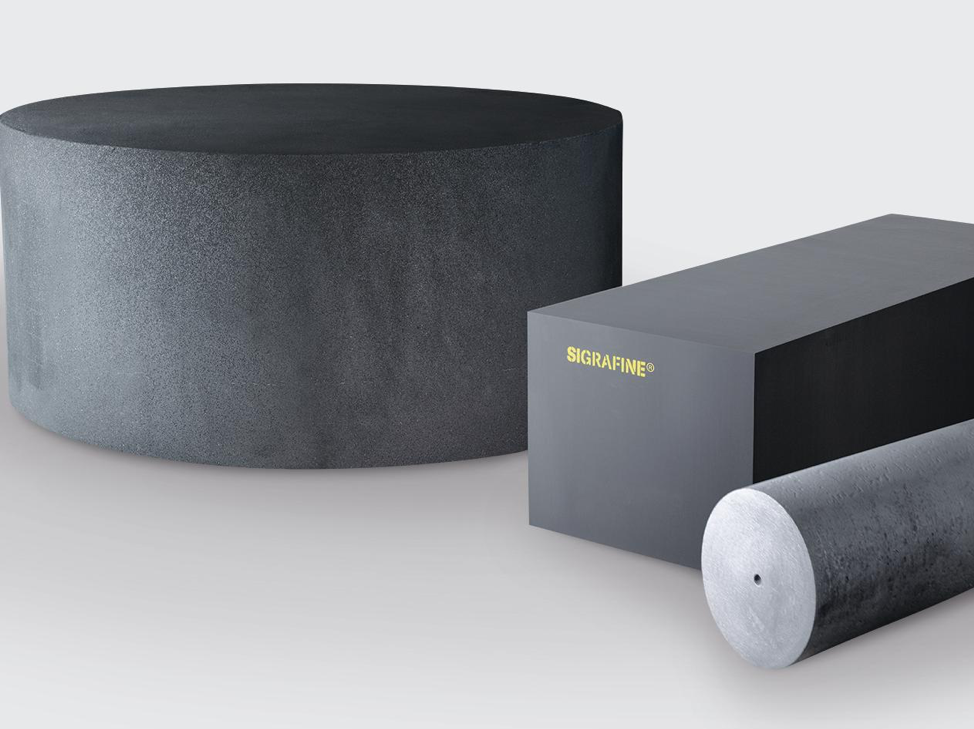

圖 1 .Sigrafine  型（SGL Carbon SE的注冊商標）等靜壓石墨。

等靜壓類石墨因具有復雜、精細的結構而難以進行定量光學分析，只有通過仿真等現代圖像技術，才能區分不同的材質。

通過仿真分析等靜壓石墨材料

在研究中，我們通過光學顯微鏡圖像（圖2）快速獲取了大量所需數據。在 COMSOL 用戶年會 2019 年劍橋站的主題演講中，我們向大家展示了在COMSOL中使用 CT 掃描的 3D 圖像可以進行更詳細的分析。但是，對 3D 圖像進行分析需要大量的計算資源，尤其是大量隨機存取存儲器，并且還需要大量的掃描、建模和仿真工作，因此可以分析的樣本數量非常有限。

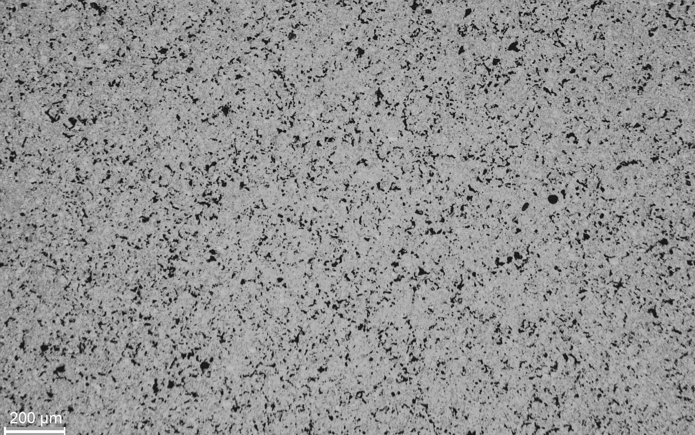

圖2. 等靜壓石墨的光學顯微鏡圖像。

基于石墨材料這兩個相的直方圖數值差異，我們將 2D 圖像分為孔隙相和固相，再導入 COMSOL Multiphysics  軟件（圖3）中，并使用具有窄過渡的階躍函數將材料分成兩個不同的相。為了精確的區分相，我們將網格調整為像素大小。

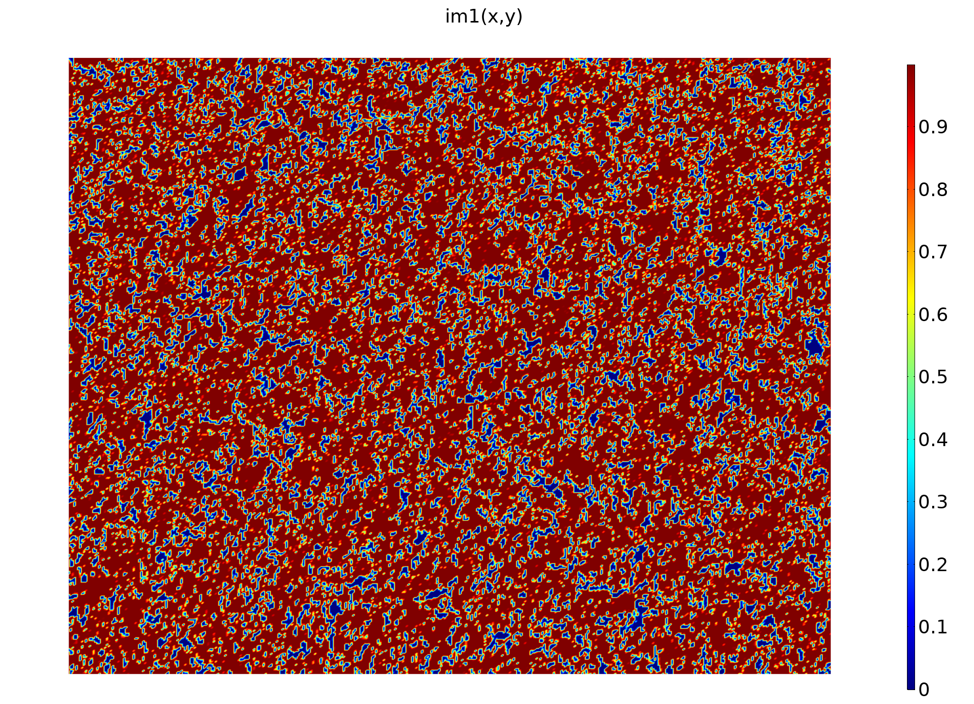

圖3. 導入 COMSOL Multiphysics 中的圖像，其中包含固體（紅色）與孔隙（藍色）之間的連續相。使用尖銳的階躍函數，可以消除過渡相。

材料的均質特性可以使用擴散方程來確定。由于 2D 圖像中的孔隙相是不連續的，為確定通過孔隙相的傳輸特性，必須為固相設定一個較小的正傳導率值，該值是一個比氣孔小一百萬倍的因子。

編者注：在孔隙尺度流動模型中，我們?cè)敿?xì)描述了如何通過二進制圖像來計算孔隙的等效滲透率和孔隙率。

圖4 顯示了兩種具有相同孔隙率但通過孔隙的氣體擴散率相差 35％的材料。顯然，在常見的強烈氣體腐蝕環境中，對石墨而言這有可能是材料穩定性的一個限制因素。

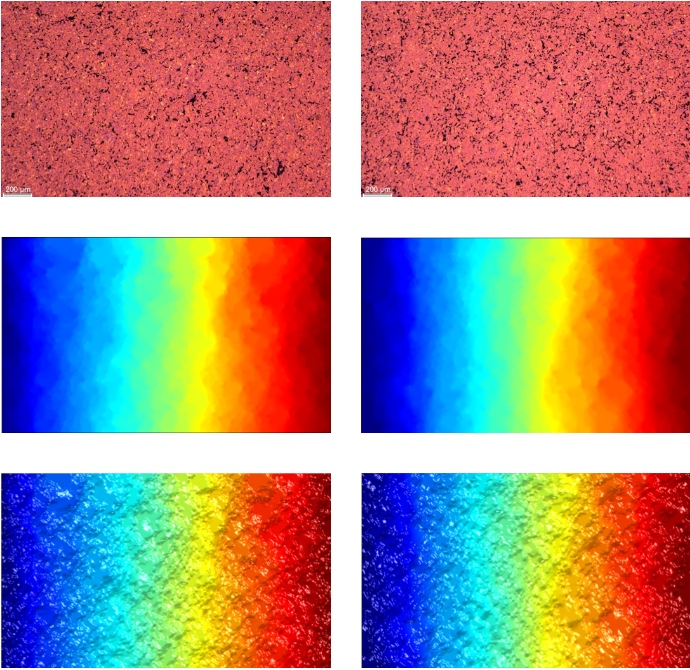

圖4.右側樣品的密度與左側樣品的密度大致相同，但氣體擴散率降低了 35％。顏色代表氣體濃度（從0 到 1）。

通過 LiveLink  for MATLAB  應用程序，可以方便地將數以千計的圖像自動導入 COMSOL 軟件中進行分析。在 COMSOL 軟件中，物理場是也可以互換，因此我們可以輕松地將模型轉為計算材料的彈性、熱導率和電導率等特性。基于仿真結果，我們能夠確定材料在應用中的所有相關特性并對同一類樣品進行評估。

計算一個方向上的傳輸，就可以評估樣品的各向異性（圖5）。在我們的研究中，孔隙相的各向異性遠高于固相的各向異性（圖6），因此，在某些應用中，石墨片的取向顯著影響材料的使用壽命。同樣，這些材料密度的微小變化都可能會極大地影響材料的滲透性和擴散性。

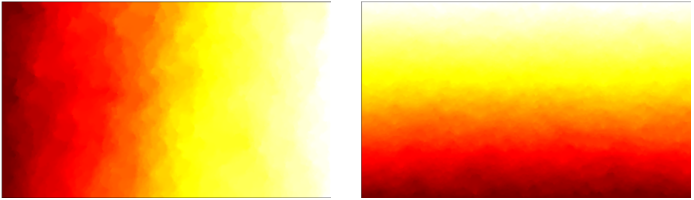

圖5.在水平方向和垂直方向上通過孔隙傳輸?shù)膭?shì)場。

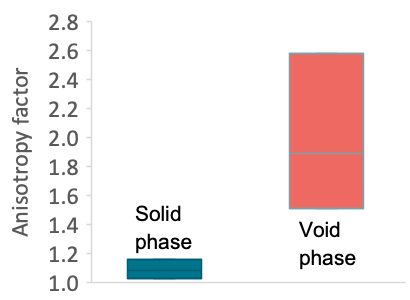

圖6.固相和孔隙相的各向異性因子。

不同處理工藝對材料的影響較大，圖6 所示的結果僅能代表某種材料的特性。

我們建立了一個現代化的實驗室和一套完整的材料分析流程，可用于公司內部的材料分析，還可以為客戶提供商業服務（圖7）。

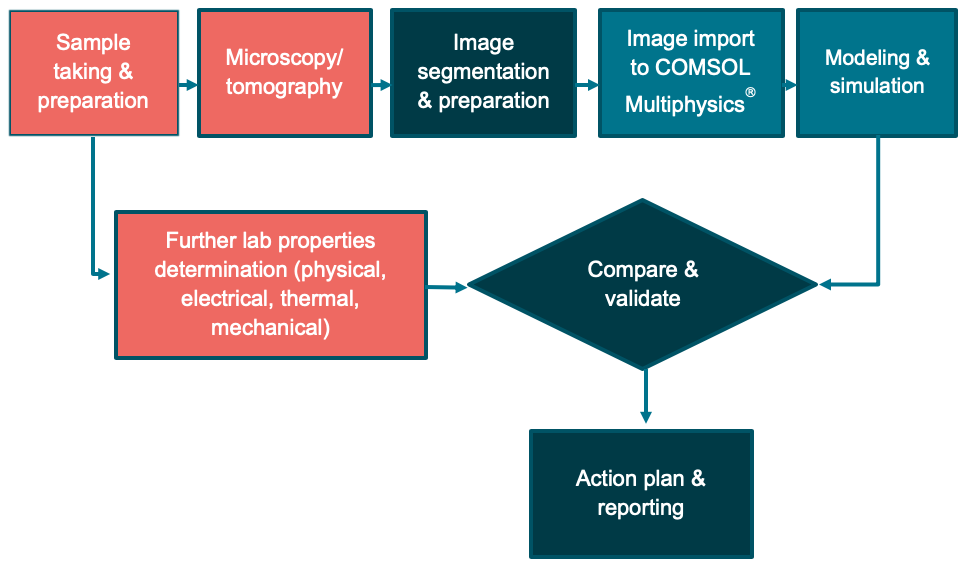

圖7.供組織內部使用和提供商業服務的材料分析流程圖。
