石墨烯（Graphene）是一種二維碳納米材料，由碳原子以 sp2 雜化軌道組成六角型呈蜂巢狀晶格結構的新材料。石墨烯具有優異的光學、電學、力學特性，在材料學、微納加工、能源、生物醫學和藥物傳遞等方面具有重要的應用前景，被認為是一種未來革命性的材料。

石墨烯該如何表征呢？今天給大家介紹幾種對石墨烯來說常見的表征方法,主要包括SEM、TEM、AFM、FT-IR、Raman、PL、UV-Vis、NH₃-TPD、XRD、XPS、分子動力學（AIMD）模擬、EPR等。

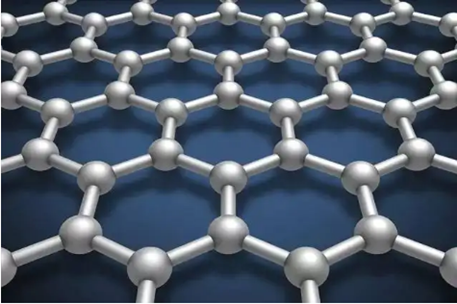

圖1. 石墨烯的結構示意圖

1、掃描電子顯微鏡（SEM）：

石墨烯和Ni/石墨烯復合粉末的SEM圖像清楚地顯示，復合粉末中的石墨烯片上包裹了一層薄金屬層。

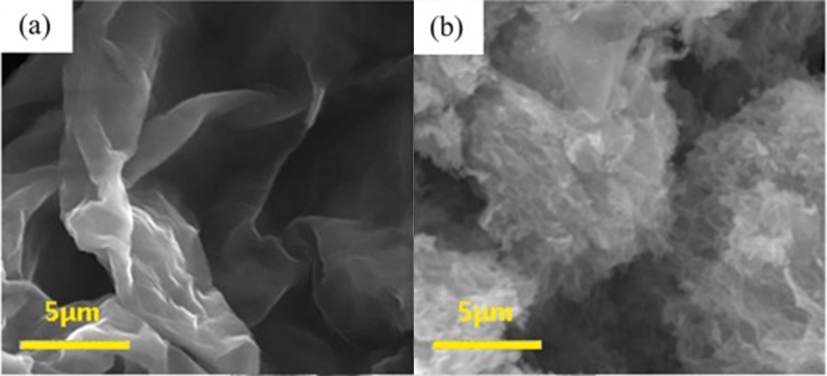

圖2. 石墨烯、Ni@石墨烯的SEM圖像

2、透射電子顯微鏡（TEM）：

TEM圖顯示石墨烯相對較薄。層的數量可以根據所選區域電子衍射（SEAD）分布來確定。正六邊形圖案具有均勻分布，第二內層的衍射點比最內層亮，這表明雙層石墨烯片的典型特征就是具有良好晶體。

圖3. 石墨烯的TEM圖像，插圖是SAED模式

3、原子力顯微鏡（AFM）：

單層石墨烯的平均厚度大約0.34 nm，而本研究中石墨烯的測量厚度為0.7～1.2 nm。這種變化主要是由于碳的范德華半徑和表面吸附劑引起的測量厚度偏差導致。隨著石墨烯層數的增加，石墨烯的厚度以0.34 nm/層增長。石墨烯層的厚度大約為1.1 nm，與Yao等人報道的結果一致。由于表面添加了銅和鎳顆粒，Cu@石墨烯和Ni@石墨烯的厚度增加，分別為3 nm和5.8 nm。使用Nano Scope軟件測量的銅顆粒和鎳顆粒的尺寸分別為9.93 nm和31.619，與TEM結果一致。厚度測量和粒度測量之間的差異可能是由于測量方向的差異。另外，由于納米粉末容易團聚，金屬顆粒的測量尺寸可能大于實際尺寸。

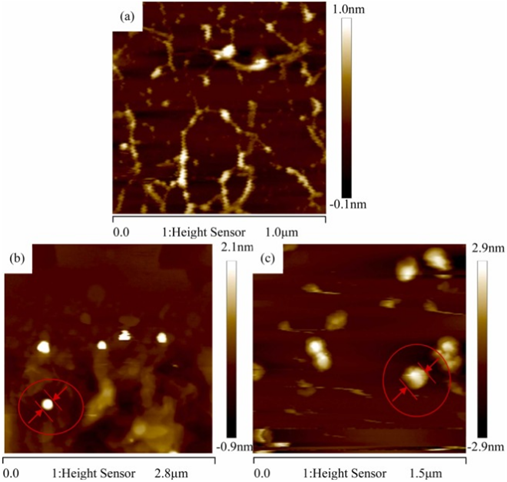

圖4. 石墨烯、Cu@石墨烯、Ni@石墨烯的AFM圖像

4、紅外光譜分析（FT-IR）：

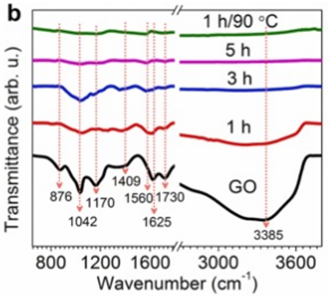

對所有樣品進行FTIR表征，以分析TMPD誘導的表面官能團的變化。GO的FTIR光譜圖在3385 cm⁻¹、1730 cm⁻¹、1625 cm⁻¹、1409 cm⁻¹、1170 cm⁻¹、1042 cm⁻¹和876 cm⁻¹都有吸收峰，分別對應于-OH、C=O、C=C、C-OH、C-O、C-H和C-O-C振動。隨著超聲處理時間逐漸增加，氧相關特征峰消失，證實GO減少。在1560 cm⁻¹出現了新的特征峰，與r-GO中C-C振動相關。

圖5. GO和不同條件下rGO的FTIR光譜

5、拉曼光譜（Raman）：

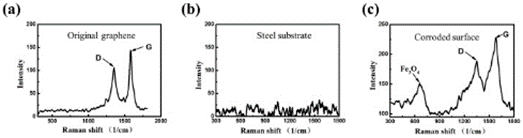

為了確定氧化物的類型并確認石墨烯的沉積，進行了Raman測試。G和D峰是石墨烯的特征峰。D峰位于1350 cm⁻¹處，涉及石墨烯的缺陷。G峰位于1580 cm⁻¹處，是由sp2碳原子的面內振動引起的。在石墨烯的拉曼光譜中，I_D/I_G可以用來表征sp3/sp2鍵比。圖C的拉曼光譜證實了Fe₃O₄和石墨烯沉積的形成。655 cm⁻¹處的峰對應于Fe₃O₄，這表明石墨烯/Fe₃O₄薄膜在AISI-52100表面上成功制備。

圖6. 石墨烯、鋼襯底、浸泡24 h腐蝕表面的拉曼光譜

6、光致發光光譜（PL）:

下圖為純LaFeO₃、MoS₂和LaFeO₃/MoS₂/石墨烯復合材料在310 nm激發波長的PL光譜。純LaFeO₃和MoS₂在376 nm顯示出強烈的熒光發射峰, 高于所有復合樣品。光致發光發射是由光生載流子的復合引起的，表明LaFeO₃/MoS₂/石墨烯異質結結構有效地抑制了光生電子和空穴的復合。LFO-50M-10G表現出的PL發射峰強度最弱，說明抑制效率最強。這主要?dú)w因于異質結的協同效應，可以顯著提高光生載流子的界面電荷分離和遷移效率。

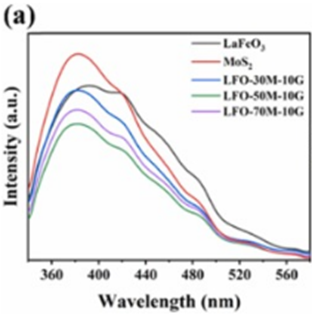

圖7. LaFeO₃、MoS₂和LFO-xM-10G (x=30, 50, 70)的PL光譜

7、紫外-可見漫反射光譜(UV-Vis):

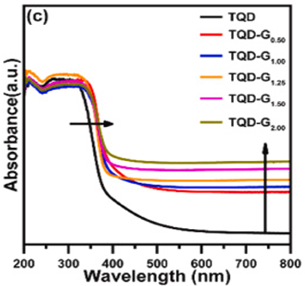

如圖所示，TQD從400 nm開始具有吸收邊緣。即使是量子尺寸，TQD帶隙為2.78 eV。如此小的帶隙原因是N摻雜到TQD中，在TQD的價帶邊緣附近產生局域態，從而將吸收邊緣延伸到可見區域中。后面XPS分析也證實了TQD中存在N摻雜。此外，通過石墨烯的添加，光學吸收明顯增強，帶隙減小。

圖8. TQDs和TQDs-Gx光催化劑的UV-Vis DRS光譜

8、化學吸附（NH₃-TPD）：

通過NH₃-TPD研究rGO、OZG-800和OZG-1200的酸性性質。對于石墨烯來說，在123.5 °C和459.2 °C的兩個解吸峰歸因于弱酸解吸位點和強酸解吸位點，酸量分別為0.167 mmol/g和0.146 mmol/g。OZG-800在375.3°C時有明顯的中強酸解吸峰，酸量為1.819 mmol/g。與rGO相比，OZG-800中的酸峰向較低溫度區域移動，表明部分氧官能團被去除并形成中強酸位點，這與XPS表征中C和O元素的變化一致。在1200°C下煅燒后，OZG-1200的酸性位點轉變?yōu)?69.4 °C。同時，較高的溫度使氧原子從石墨烯晶格中逸出，導致氧官能團含量降低，并產生了0.225 mmol/g的中等強酸位點。

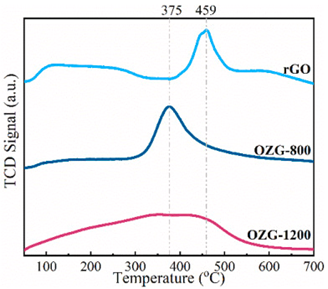

圖9. 石墨烯（rGO）、OZG-800和OZG-1200的NH₃-TPD

9、X射線衍射（XRD）：

為了研究晶體結構，進行了XRD分析。圖c展示了Fe₃O₄/石墨烯復合材料的XRD圖譜，位于26.52°和43.04°的峰，其對應于石墨烯的平面（002）和（101），位于30.16°、35.19°、54.8°、56.97°和62.57°的峰，分別對應于Fe3O4的平面（220）、（311）、（422）、（511）和（440），表明Fe₃O₄和石墨烯的成功復合。此外，沒有發現其他相，說明Fe₃O₄/石墨烯復合材料的產品純度和合成方法的高效性。其中，相關峰強度的降低，可能是由于石墨烯的表面變化引起。

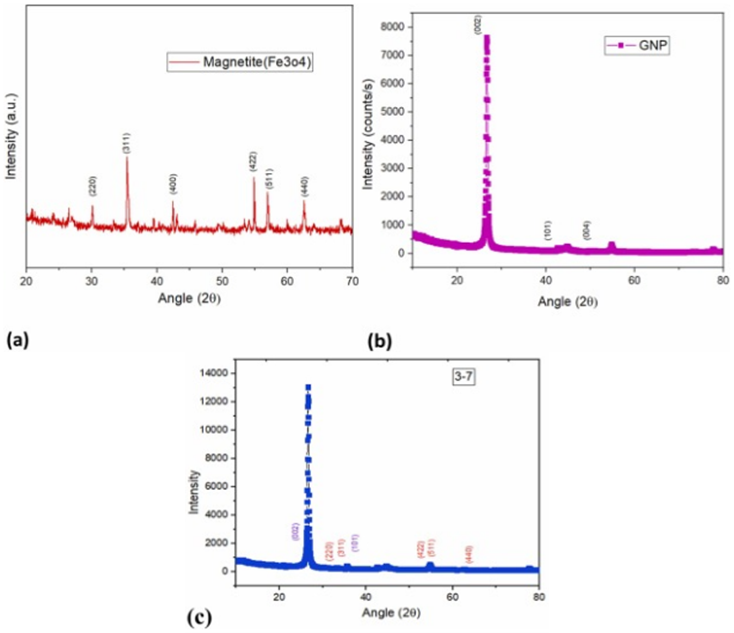

圖10. Fe₃O₄（a）、石墨烯、Fe₃O₄/石墨烯的XRD圖

10、x射線光電子能譜（XPS）：

石墨烯的C1s光譜圖如圖C所示，其中有兩個重要的代表峰，284.80 eV處為C-C sp2的峰，286.58 eV處為C–OH的峰，其余峰對應于石墨烯缺陷。圖d 展示了MXene/石墨烯的C1s光譜，復合膜在282.80 eV、285.64 eV、286.73 eV和289.42 eV的峰，分別對應于C–C、C–OH、C=O和COOH。比較圖e和f，可以看出MXene/石墨烯復合膜已成功引入Ti元素。其中454.89 eV、455.61 eV、456.42 eV、457.62 eV，459.11 eV、461.11 eV處的峰，分別對應于Ti–C（2p_3/2）、Ti-X、TixOy、Ti（II）（2p_3/2）、Ti-C（2p_1/2）、Ti（II）（2p_1/2），這些都是有利于氣體吸附的基團。

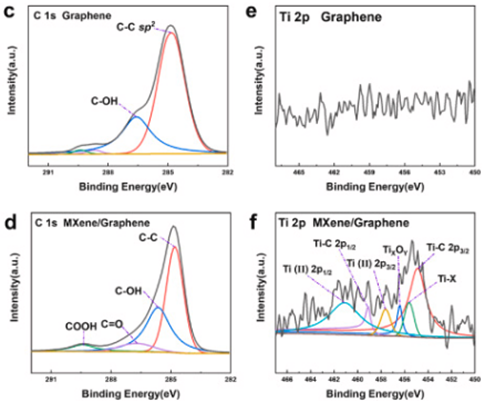

圖11. 石墨烯（c、e）和MXene/石墨烯（d、f）XPS圖

11、分子動力學（AIMD）模擬：

進行能壘、CDD、ELF和pDOS計算，可對相互作用機理進行分析。圖a中能量勢壘為23.68 eV，顯示了在接近環形中空部位的過程中AO上的持續排斥力。這種能量勢壘解釋了Ek從46.0 fs降低到75.0 fs，以及在AIMD模擬中散射后Ek的增加。根據圖b，我們發現當AO在75.0 fs處到達離中空中心最近的位置并在94.5 fs處逃逸時，電子轉移較少集中在AO和石墨烯之間,這表明它們之間的結合較弱。圖c中的pDOS計算也表明環中空部位AO的結合條件較差。總之，由于環中空部位的強排斥力和弱鍵合條件，AO在撞擊環中空部位后最終被分散。

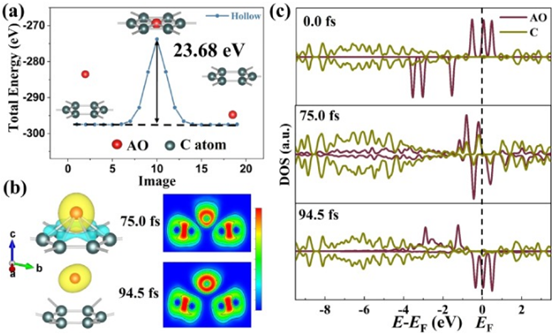

圖12. AO穿透石墨烯穿過環形中空部位的勢能曲線、CDD和ELF曲線圖、AIMD模擬環空垂直沖擊的關鍵時間點的pDOS（c）

12、電子順磁（EPR）：

對樣品進行EPR測試，以考察LCO、石墨烯、LCO+Gr和LCO/Gr的未配對電子情況。在LCO中觀察到的寬EPR信號與鈷離子的鐵磁（FM）聚集有關。對于石墨烯樣品，在g≈2.005處觀察到的窄信號，可歸因于傳導電子和/或與缺陷相關的局部σ“懸空鍵”自旋的存在。對LCO+Gr來說，寬信號歸因于鈷離子的聚集減少，同時出現了石墨烯中存在的小的窄信號。相反，LCO/Gr樣品的窄信號的強度增加，證明了LCO/Gr樣品中鈷離子的氧化減少，從而進一步表明了Ovac的形成。

圖13. 石墨烯、LCO、LCO+Gr和LCO/Gr的EPR光譜
