<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>


      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>


  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  4.




















































    超全面！一文講解焊接缺陷產(chǎn)生原因及防止措施



                2022-04-15 14:22:36
                作者：理化檢驗物理分冊                來源：焊接技術(shù)
                  分享至：

















     焊接接頭的不完整性稱為焊接缺陷，主要有焊接裂紋、未焊透、夾渣、氣孔和焊縫外觀缺陷等。這些缺陷減少焊縫截面積，降低承載能力，產(chǎn)生應(yīng)力集中，引起裂紋；降低疲勞強度，易引起焊件破裂導(dǎo)致脆斷。

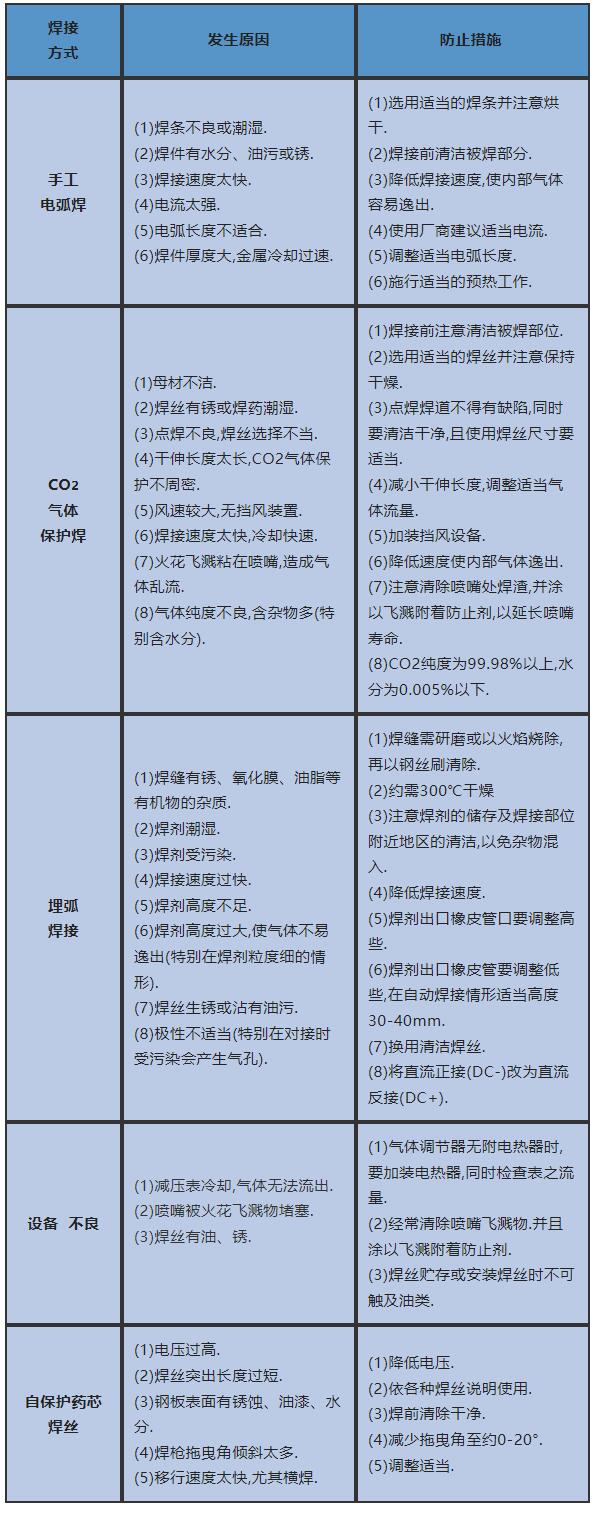

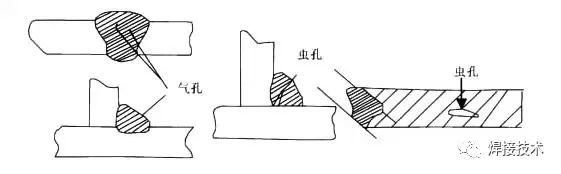

    氣孔(Blow Hole)









    典型缺陷照片

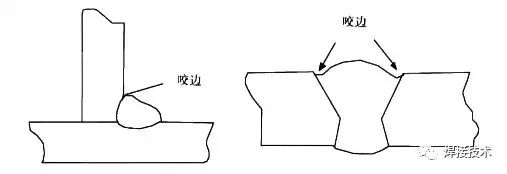

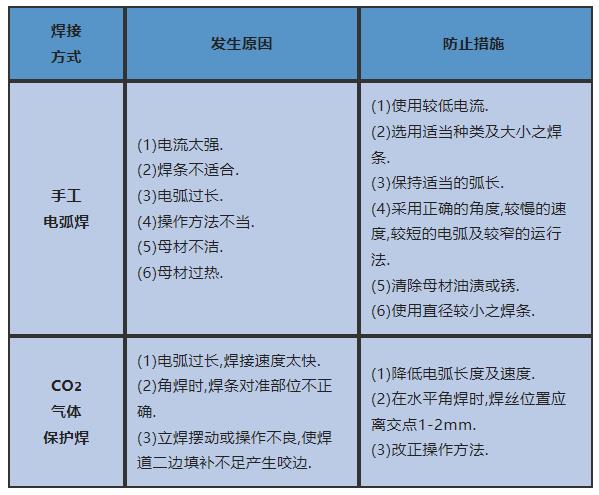

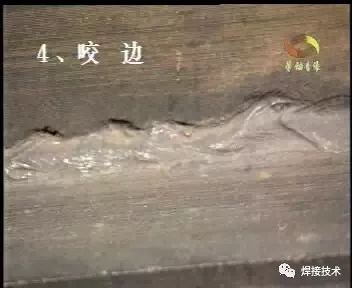

    咬邊(Undercut)














    典型缺陷照片

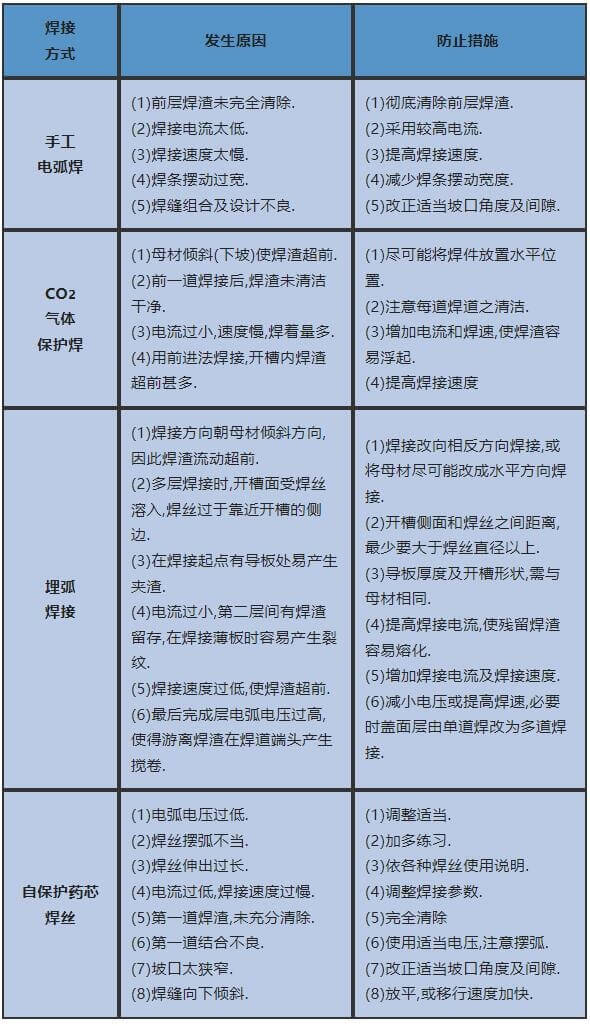

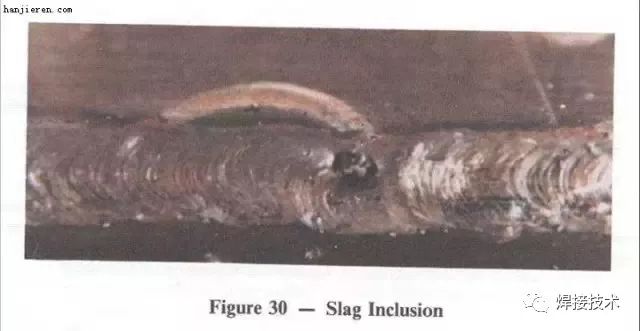

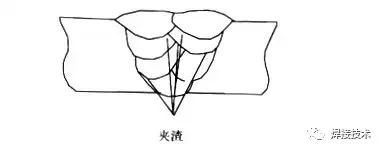

    夾渣(Slag Inclusion)






    典型缺陷照片

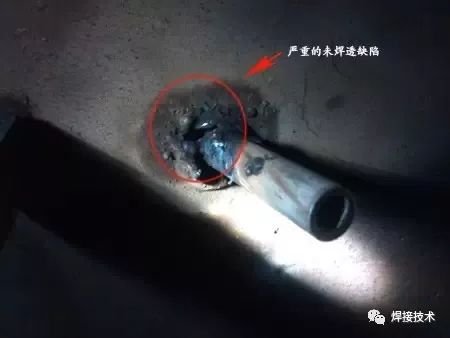

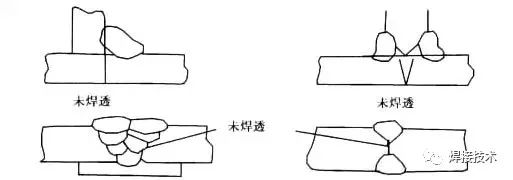

    未焊透(Incomplete Penetration)









    典型缺陷照片

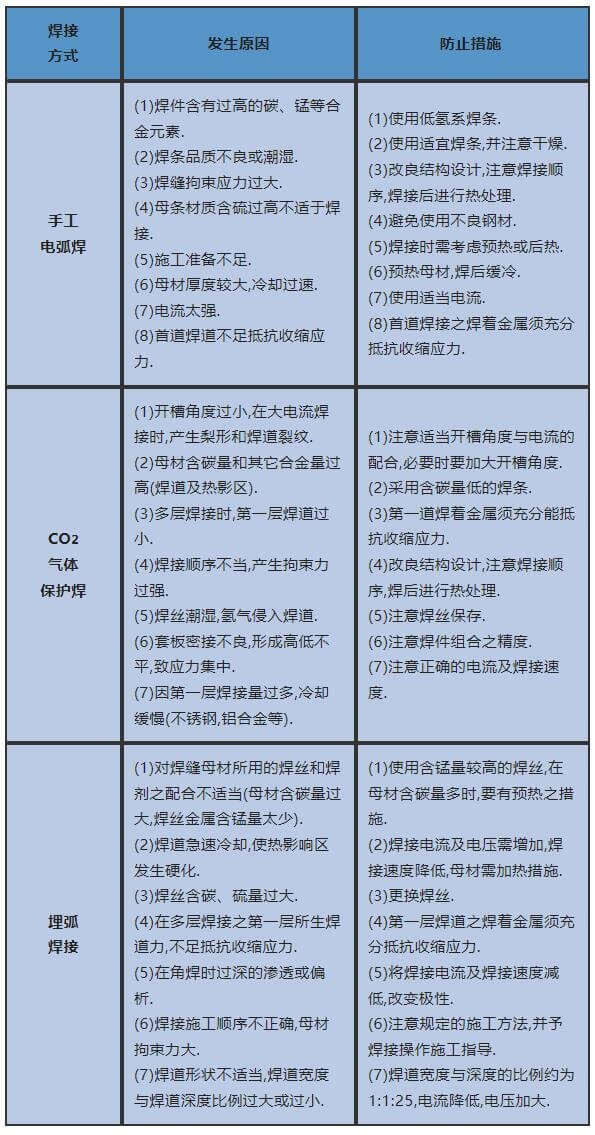

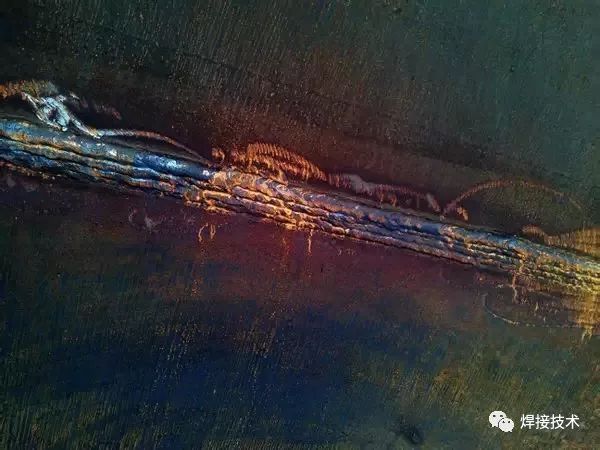

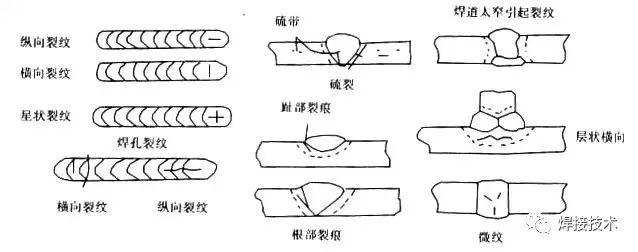

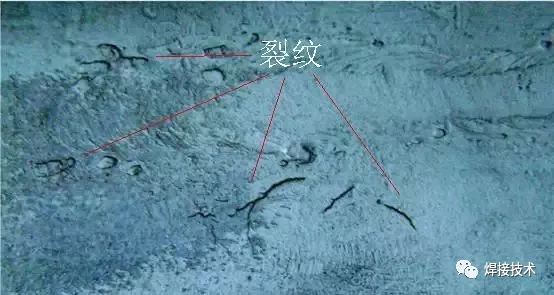

    裂紋(Crack)






    典型缺陷照片

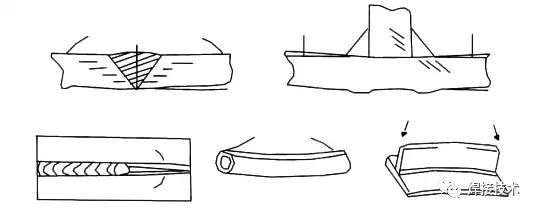

    變形(Distortion)













    免責聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權(quán)歸原創(chuàng)作者所有，如果涉及侵權(quán)，請第一時間聯(lián)系本網(wǎng)刪除。








    相關(guān)文章




  5. 【知識】焊接缺陷產(chǎn)生原因及防止措施，圖文并茂，必須收藏
  6. 南京航空航天大學(xué)：提高超雙相不銹鋼焊接接頭的強度、延
  7. 超全面！一文講解焊接缺陷產(chǎn)生原因及防止措施
  8. 雙相不銹鋼及其焊接接頭腐蝕研究進展
  9. Q690貝氏體橋梁鋼焊接接頭在模擬鄉(xiāng)村大氣中耐蝕性能研
  10. 2.25Cr1Mo鋼及其焊接接頭在高溫水蒸氣中的應(yīng)力腐蝕開
  11. 焊接缺陷發(fā)生的原因和防止措施，不知道的抓緊看看
  12. 鋁合金中厚板焊接接頭顯微組織及其疲勞損傷
  13. 常見焊接裂紋分類及其產(chǎn)生原因
  14. Q690 貝氏體橋梁鋼焊接接頭在模擬鄉(xiāng)村大氣中耐蝕性能
    15.















日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>


        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>


    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    4.
在线视频激情小说
|
亚洲欧美精品一区二区三区
|
亚洲午夜精品国产自
|
亚洲精品在线第一
|
亚洲欧美一区在线
|
日韩国产变态另类欧美
|
