科學家們合成了一種含有不同比例的鐠(Pr)和聚苯胺(PANI)的復合材料。

近幾年來，由于環境問題，人們對轉換涂料進行了大量的研究。含緩蝕劑的硅烷基涂料是很好的選擇。在最新的研究中，合成了不同配比的Pr和聚苯胺(PANI)復合材料。通過SEM、FE-SEM、EDS和MAP等方法，確認了PANI和Pr結構的形成。

采用不同濃度的緩蝕劑分散在硅烷雜化基體中，并在AZ 31鎂合金中進行浸漬沉積。鑒定和分析結果表明，這兩種有機-無機抑制劑形成了復合物，取代了苯胺結構中的鐠顆粒。

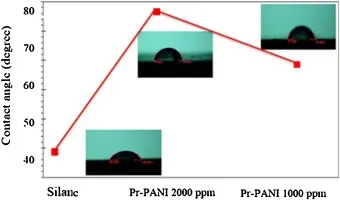

隨后對該復合材料在3.5%溶液中的抗腐蝕性能進行了評價.在硅烷涂層中加入Pr-PANI，提高了涂層的接觸角。2000 ppm的試樣接觸角的增加大于1000 ppm的試樣，說明涂層中存在較多的OH基團。這些結果證實了FT-IR和TGA數據的輸出.

另外，涂覆硅烷涂層的鎂樣品在24 h后完全降解，樣品上有腐蝕產物，但涂覆含有Pr-PANI的硅烷涂層在24h后的損傷較小，濃度為2000 ppm的樣品比其它濃度的樣品表現出更好的性能。
